AVK3 维修 手册 7.4 安装 WH 轴活 动电缆 D77M CC-83-EF 0-B0 7.4-4 4 保持活动电缆在挡块和支架之间，并用内六角扳手 M4 固定螺栓（ 2 件）。 = 检查重点 = 卡圈 挡块 倒角 螺栓（ 2 件） 支架 电缆应放置在支撑板上。 电缆与旋转中的轴之间应保持 10mm 以上的距 离。 50mm
AVK3
维修手册
7.4
安装
WH
轴活动电缆
D77MCC-83-EF0-B0
7.4-3

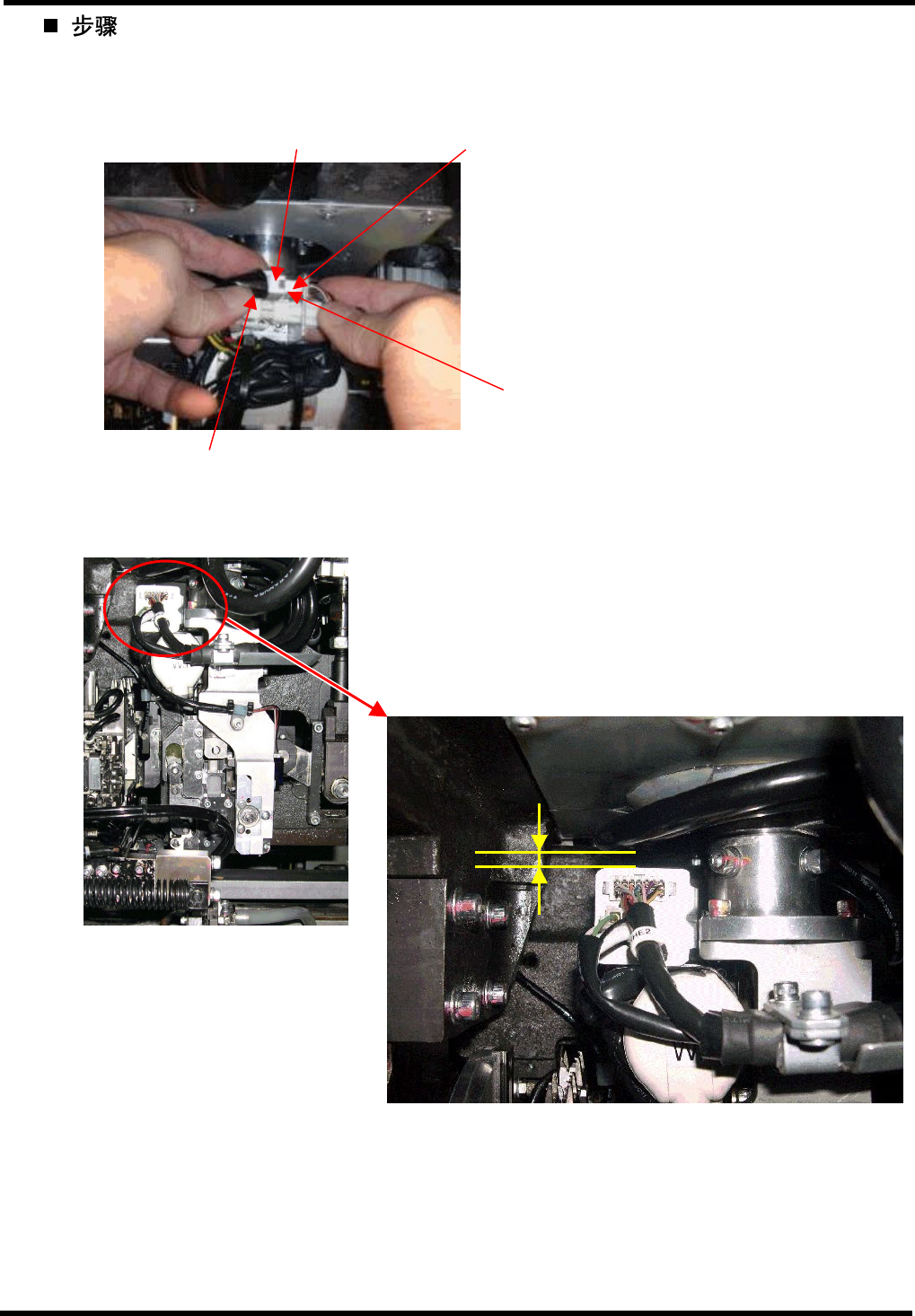

3
3.
1.
锁定解除编码连接器（
-XWHE2
）并重新连接连接器（电机侧）。
2.
锁定解除电机连接器（
-XWHM2
）并重新连接连接器（电机侧）。
=
=
检查重点
=
=
电机连接器（
-XWHM2
）
活动电缆连接器（
-XWHE2
）
活动电缆连接器（
-XWHM2
）
编码连接器（
-XWHE2
）
插入单元位于此位置时，确认
WH
轴电缆和连接器托架之间
最低保持在
5mm
以上的间隙。
5mm
以上的间隙
AVK3
维修手册
7.4
安装
WH
轴活动电缆
D77MCC-83-EF0-B0
7.4-4

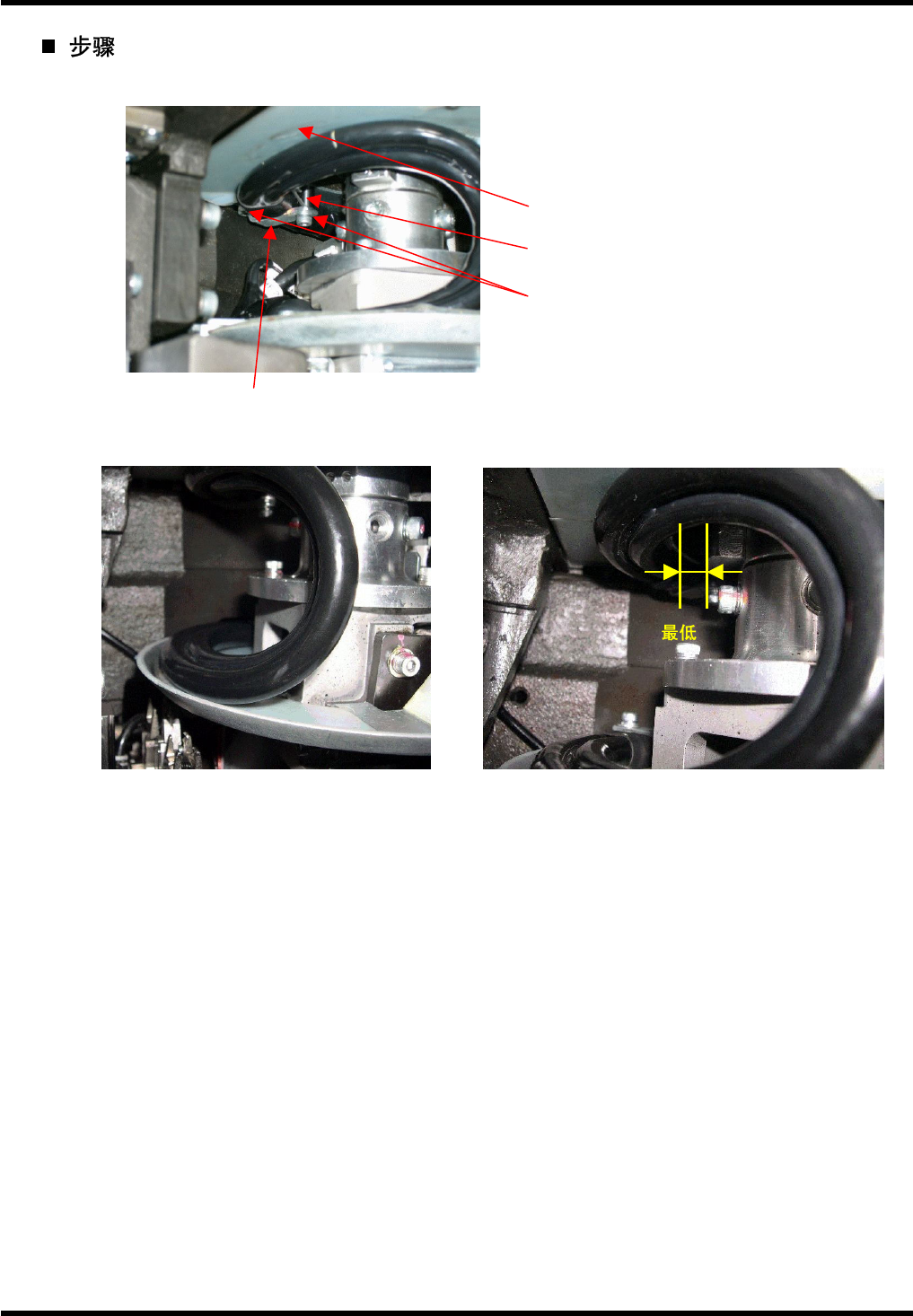

4
保持活动电缆在挡块和支架之间，并用内六角扳手
M4
固定螺栓（
2
件）。
=
检查重点
=
卡圈
挡块
倒角螺栓（
2
件）
支架
电缆应放置在支撑板上。
电缆与旋转中的轴之间应保持
10mm
以上的距
离。
50mm
AVK3
维修手册
7.4
安装
WH
轴活动电缆
D77MCC-83-EF0-B0
7.4-5

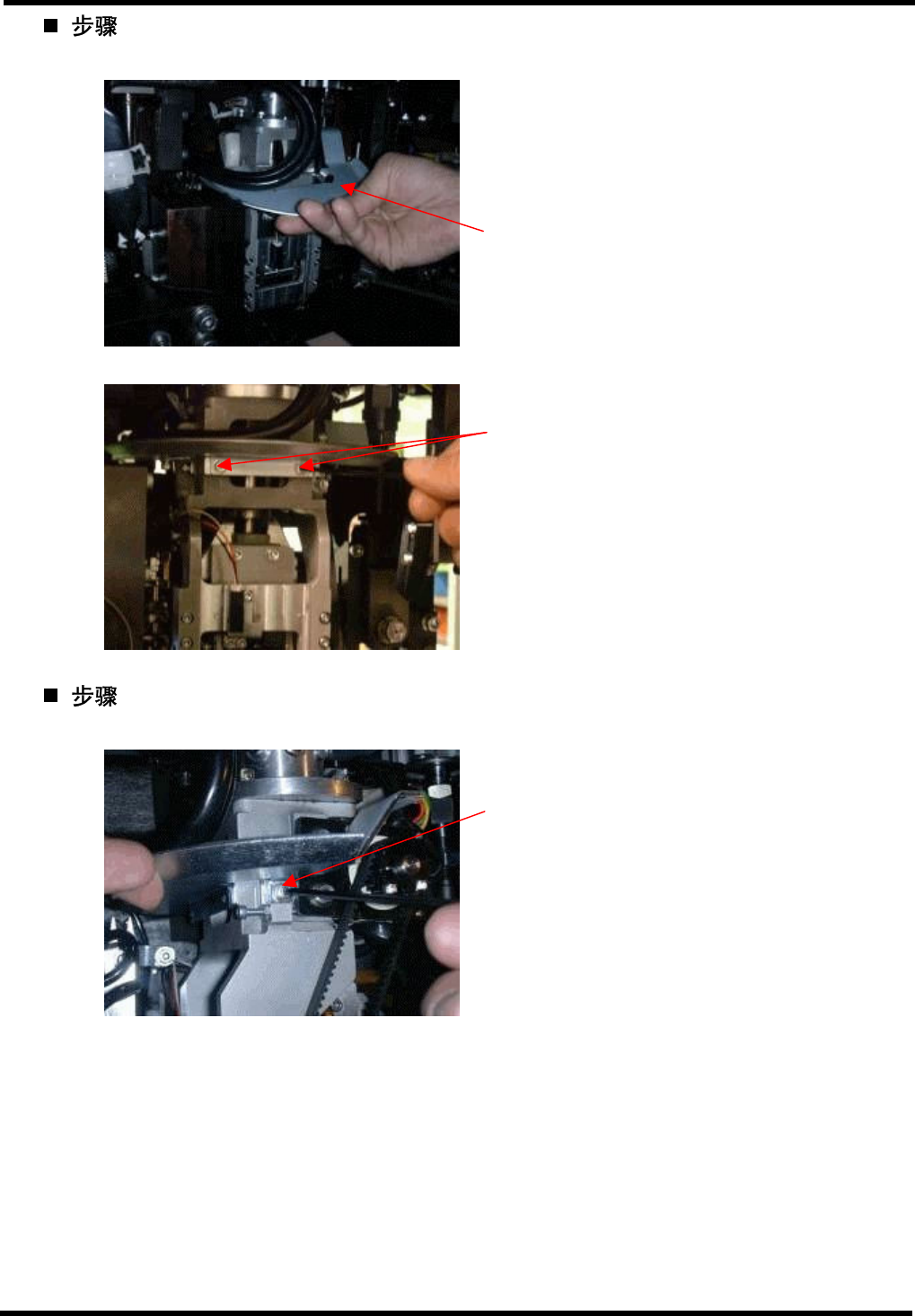

5
将板
1
插入到插入头单元并检查安装位置。
6
使用内六角扳手
M3
拧紧固定插入头单元的板
1
的螺栓（
2
件）。
倒角螺栓
（
2
件
.
）
板
1
倒角螺栓（两侧）
