AVK3 维修 手册 7.4 安装 WH 轴活 动电缆 D77M CC-83-EF 0-B0 7.4-6 7 使用内六角扳手 M4 拧紧螺栓（ 2 件）将板 2 固定到板 1 上。 = 检查重点 = 板 1 倒角 螺栓（ 2 件） 板 2 插入 单元位 于此位置 时， W H 轴电 缆的 端部 和金属制托架 最低应接触 50mm 以 上。 50mm 插入 单元位 于此位置 时，注意 确认 W H 轴电 缆不与 金属制托 架接触。 两者…
AVK3
维修手册
7.4
安装
WH
轴活动电缆
D77MCC-83-EF0-B0
7.4-5
5
将板
1
插入到插入头单元并检查安装位置。
6
使用内六角扳手
M3
拧紧固定插入头单元的板
1
的螺栓（
2
件）。
倒角螺栓
（
2
件
.
）
板
1
倒角螺栓（两侧）
AVK3
维修手册
7.4
安装
WH
轴活动电缆
D77MCC-83-EF0-B0
7.4-6

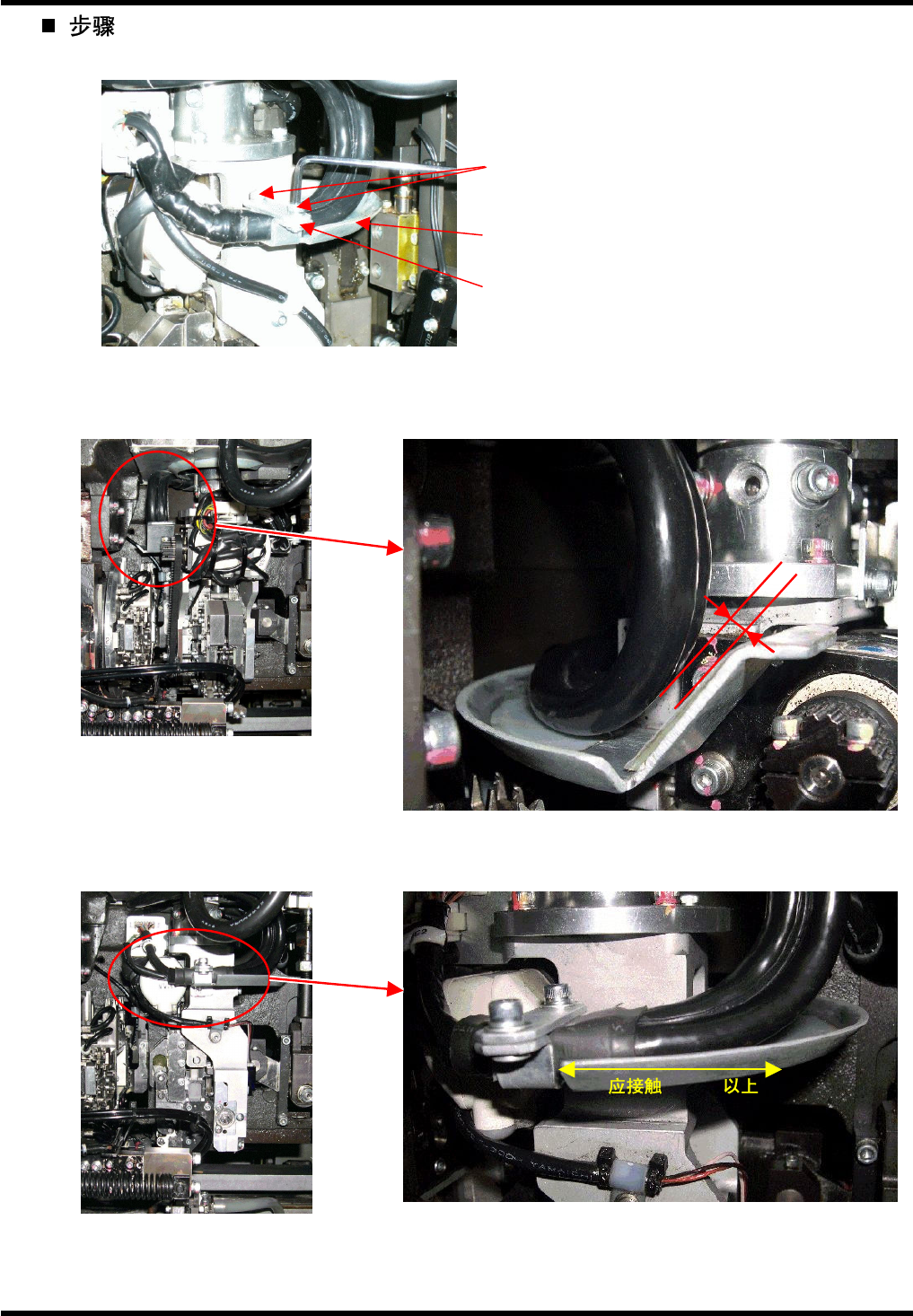

7
使用内六角扳手
M4
拧紧螺栓（
2
件）将板
2
固定到板
1
上。
=
检查重点
=
板
1
倒角螺栓（
2
件）
板
2
插入单元位于此位置时，
WH
轴电缆的
端部和金属制托架最低应接触
50mm
以
上。
50mm
插入单元位于此位置时，注意确认
WH
轴电缆不与金属制托架接触。两者之间
应有最低
5mm
以上的间隙。
5mm
以上的间隙
AVK3
维修手册
7.4
安装
WH
轴活动电缆
D77MCC-83-EF0-B0
7.4-7

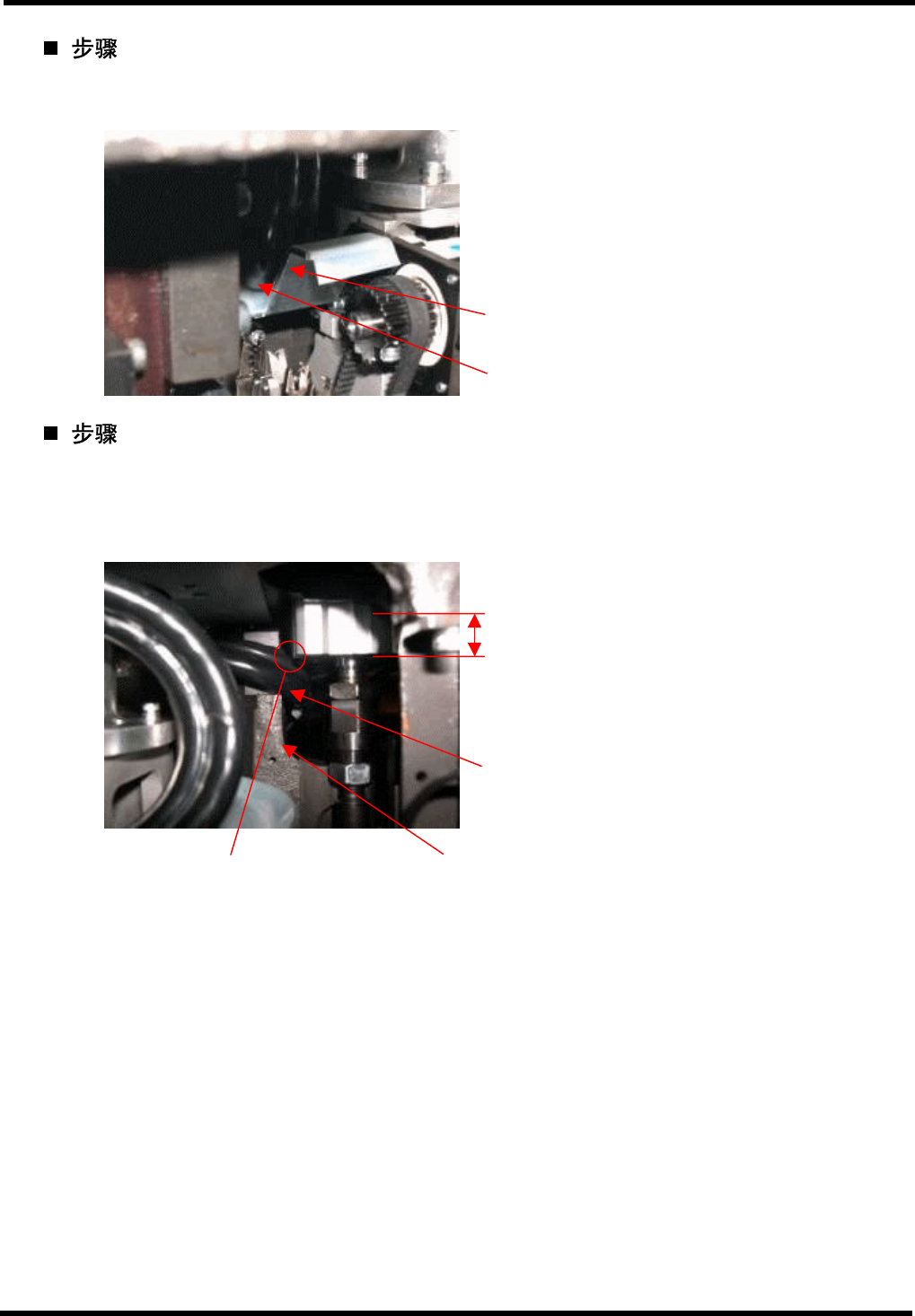

8
旋转插入头并检查活动电缆不会碰到板的弯曲部分。若碰到了，则应重复步骤
6
和
7
来
进行调整。
9
4.
1.
使用手轮操作
H
轴并检查活动电缆不会碰到编带切割气缸。若碰到了，则应重复步骤
6,7
到
8
来进行调整。
2.
在确保了上述第
1
项实现后，使用电缆扎带固定编带刀架和活动电缆。
活动电缆
板的弯曲部分
气缸活动范围
使用电缆扎带固定该位置到编
带刀架
确保气缸在它底部的死点不会碰到
活动电缆
编带刀架
