AVK3 维修 手册 7.6 安装 WA 轴活 动电缆 D77M CC-83-EH 0-B0 7.6-2 1 将活动电缆插入到下部砧座顶部的眼孔中。 2 1. 1. 将位于下部砧座板后侧的电机侧 D- 型连接器 （ -XW HE1 ） 与驱动器侧 D- 型连接器相连 接。 2. 将位于下部砧座板后侧的电机侧连接器（ -XW AM1 ）与驱动器侧连接器相连接。 活动 电缆 眼孔 下部 砧座的 顶部 电机 侧 D- 型连 接器（ -X…
AVK3
维修手册
7.6
安装
WA
轴活动电缆
D77MCC-83-EH0-B0
7.6-1

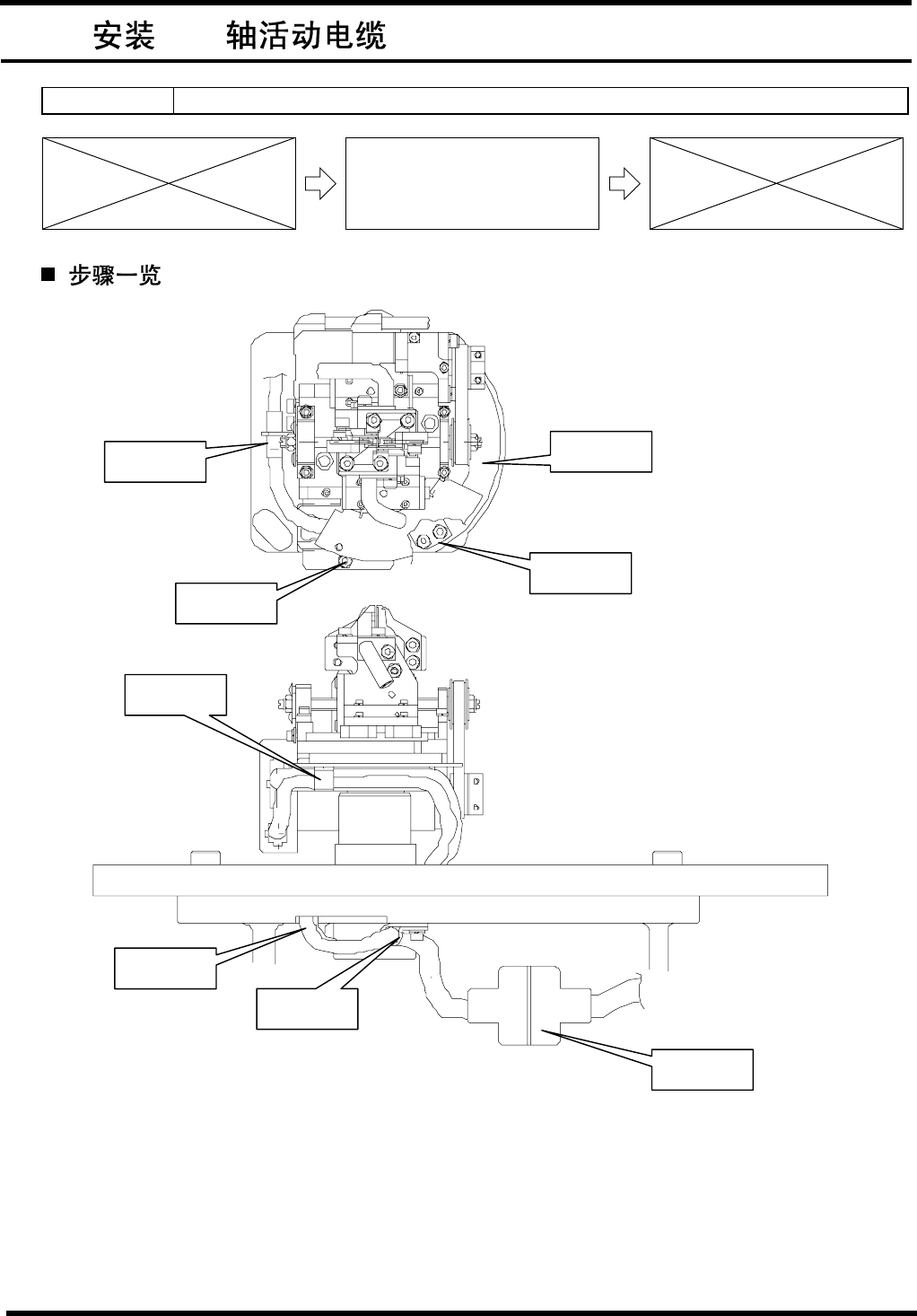

7.6. WA
D77MCC-83-EH0-B0
装置编号：
1087121000
7.6
安装
WA
轴活动电缆
步骤
6
步骤
5
步骤
1
步骤
7
步骤
3
步骤
2
步骤
8
步骤
4
AVK3
维修手册
7.6
安装
WA
轴活动电缆
D77MCC-83-EH0-B0
7.6-2
1
将活动电缆插入到下部砧座顶部的眼孔中。
2
1.
1.
将位于下部砧座板后侧的电机侧
D-
型连接器（
-XWHE1
）与驱动器侧
D-
型连接器相连
接。
2.
将位于下部砧座板后侧的电机侧连接器（
-XWAM1
）与驱动器侧连接器相连接。
活动电缆
眼孔
下部砧座的顶部
电机侧
D-
型连接器（
-XWHE1
）
电机侧连接器（
-XWAM1
）
驱动器侧连接器（
-XWAM1
）
电机侧
D-
型连接器（
-XWHE1
）
AVK3
维修手册
7.6
安装
WA
轴活动电缆
D77MCC-83-EH0-B0
7.6-3
3
使用通用扳手
M4
固定活动电缆到带有尼龙夹的下部砧座板的后侧。
4
用
M4
六角插座帽螺钉（
2
件）固定活动电缆盖板到下部砧座的顶部。
5
用
M4
六角插座帽螺钉（
2
件）固定活动电缆的支架。
活动电缆
下部砧座的顶部（从下往上看）
固定尼龙夹到较低砧座的顶部。
下部砧座的顶部
帽螺钉
盖板
活动电缆
帽螺钉（
2
件）
支架
