AVK3 维修 手册 7.6 安装 WA 轴活 动电缆 D77M CC-83-EH 0-B0 7.6-3 3 使用通用扳手 M4 固定活动电缆到带有尼龙夹的下部砧座板的后侧。 4 用 M4 六角插座帽螺钉（ 2 件）固定活动电缆盖板到下部砧座的顶部。 5 用 M4 六角插座帽螺钉（ 2 件）固定活动电缆的支架。 活动 电缆 下部 砧座的顶 部（从 下往上看 ） 固定 尼龙夹到 较低砧座 的顶部 。 下部 砧座的顶 部 帽螺 钉 盖…
AVK3
维修手册
7.6
安装
WA
轴活动电缆
D77MCC-83-EH0-B0
7.6-2

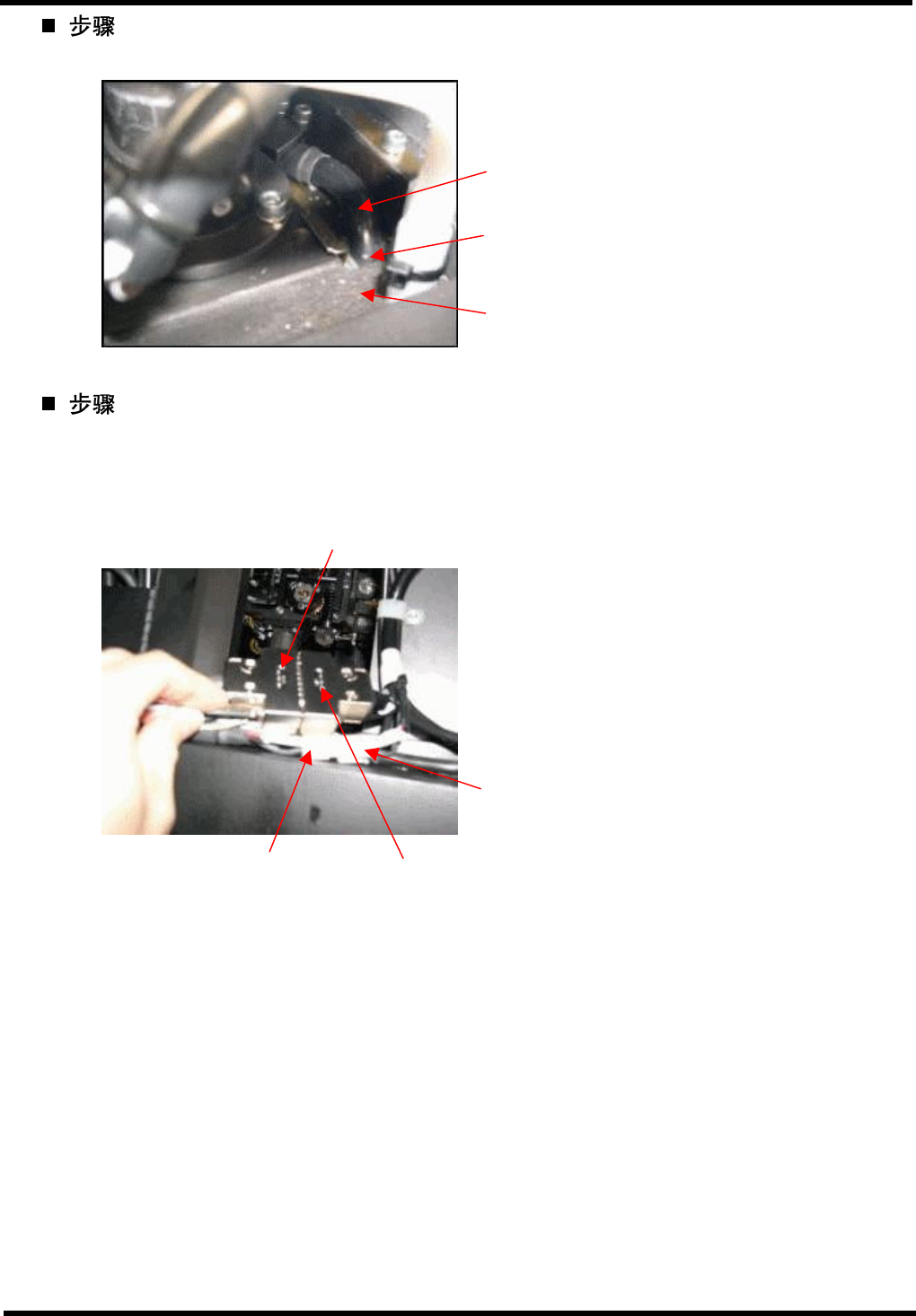

1
将活动电缆插入到下部砧座顶部的眼孔中。
2
1.
1.
将位于下部砧座板后侧的电机侧
D-
型连接器（
-XWHE1
）与驱动器侧
D-
型连接器相连
接。
2.
将位于下部砧座板后侧的电机侧连接器（
-XWAM1
）与驱动器侧连接器相连接。
活动电缆
眼孔
下部砧座的顶部
电机侧
D-
型连接器（
-XWHE1
）
电机侧连接器（
-XWAM1
）
驱动器侧连接器（
-XWAM1
）
电机侧
D-
型连接器（
-XWHE1
）
AVK3
维修手册
7.6
安装
WA
轴活动电缆
D77MCC-83-EH0-B0
7.6-3

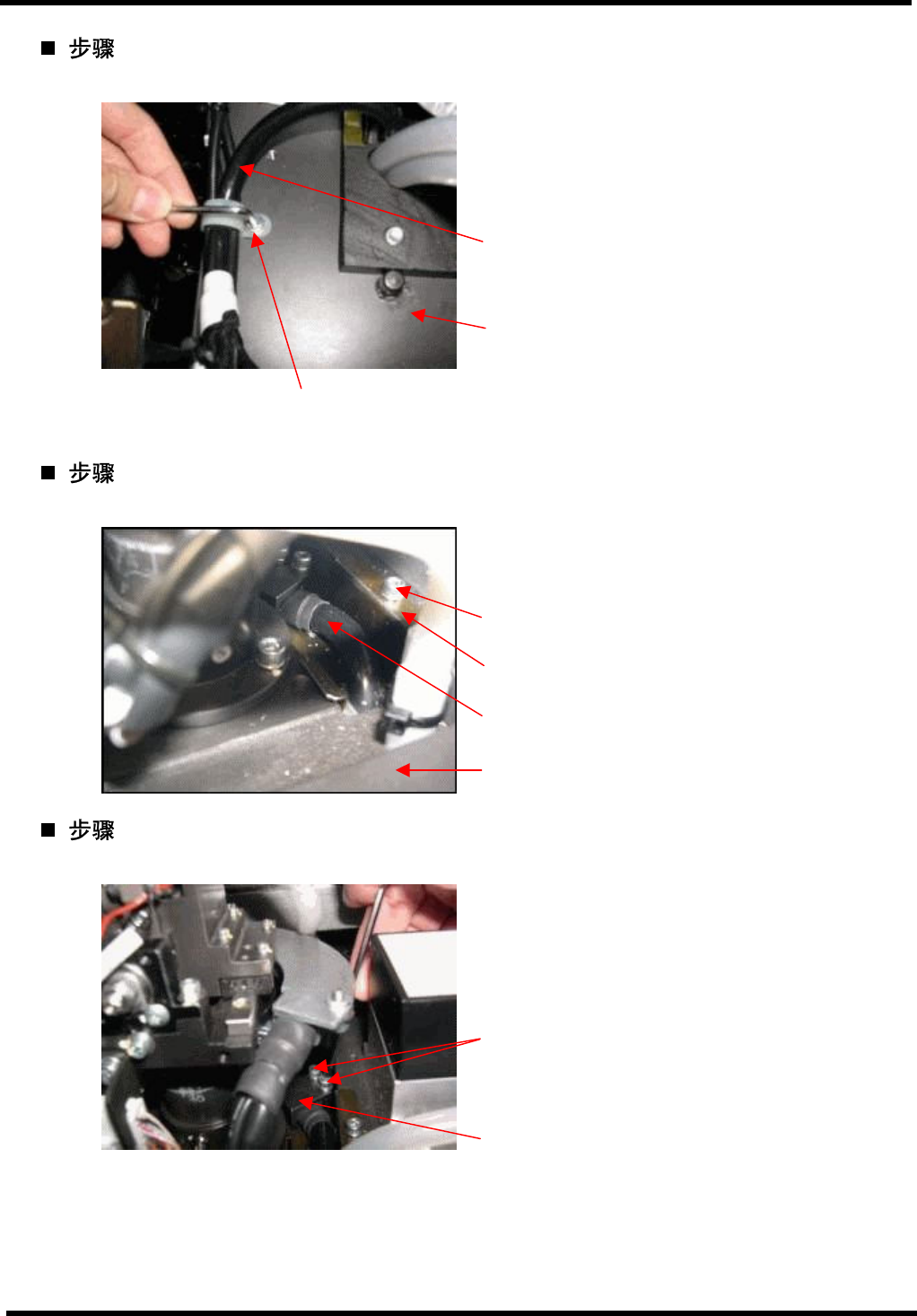

3
使用通用扳手
M4
固定活动电缆到带有尼龙夹的下部砧座板的后侧。
4
用
M4
六角插座帽螺钉（
2
件）固定活动电缆盖板到下部砧座的顶部。
5
用
M4
六角插座帽螺钉（
2
件）固定活动电缆的支架。
活动电缆
下部砧座的顶部（从下往上看）
固定尼龙夹到较低砧座的顶部。
下部砧座的顶部
帽螺钉
盖板
活动电缆
帽螺钉（
2
件）
支架
AVK3
维修手册
7.6
安装
WA
轴活动电缆
D77MCC-83-EH0-B0
7.6-4

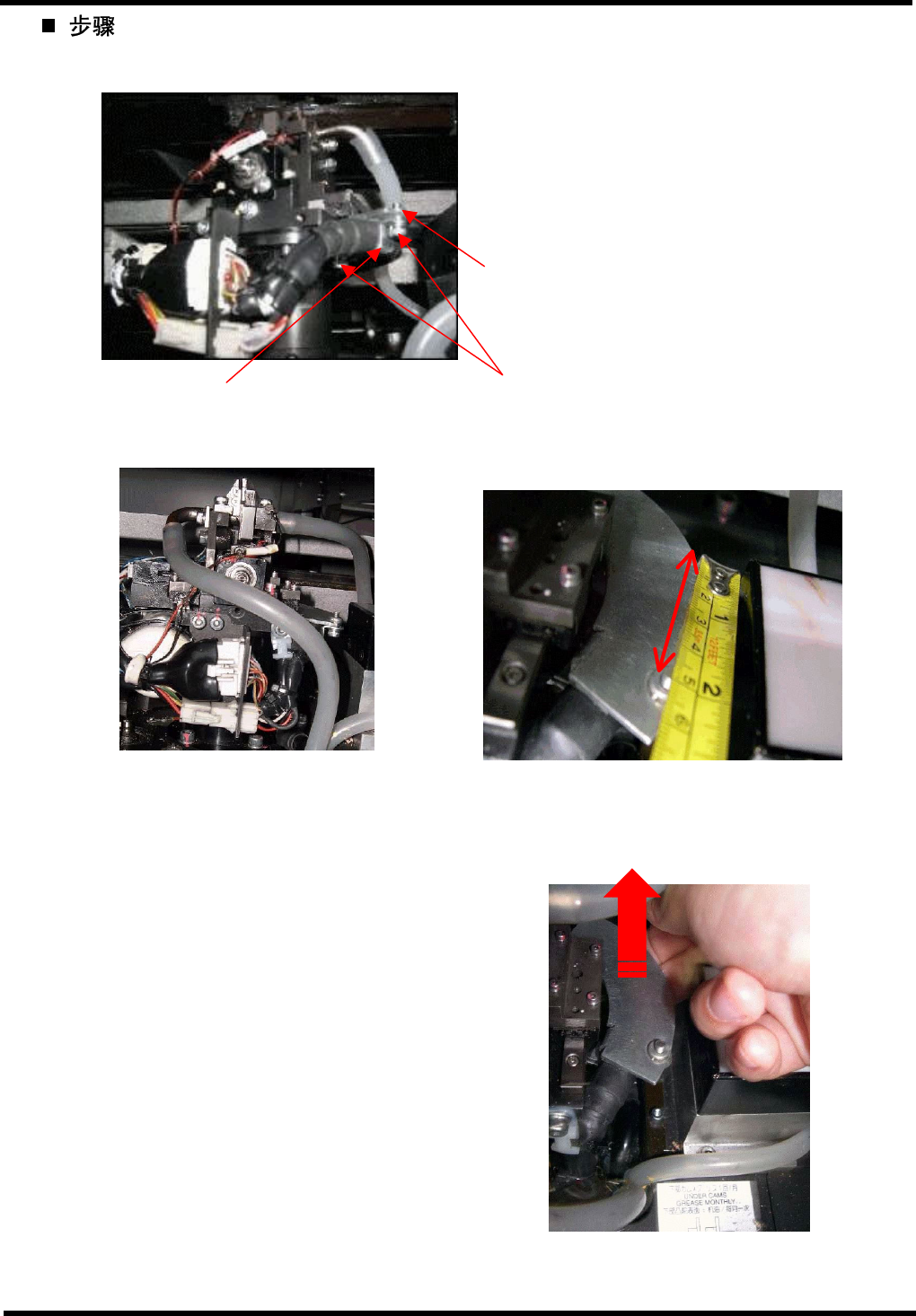

6
2.
1.
保持活动电缆在挡块和支架之间，并用通用扳手
M4
固定螺栓（
2
件）。
帽螺钉（
2
件）
支架
板
砧座单元位于此位置时，
WH
轴电缆的端部
和金属托架最低应接触
50mm
以上。
从螺丝的中心开始为
50mm
50mm
在金属托架的下方插入手指，向上提（朝
金属托架方向）。如果电缆已确实固定在
托架上，则为
OK
。反之则为
NG
。
