AVK3 维修 手册 7.8 砧座 高度调节 D77M CC-83-1J0 -A0 7.8-2 13. 如不处于规定的范围内，则应拧松设备下方部件、砧座驱动轴杆的下螺栓螺母，以调节高 度。 14. 再次检查导轨传送表面和砧座折弯器基座上表面之间的的高度。
AVK3
维修手册
7.8
砧座高度调节
D77MCC-83-1J0-A0
7.8-1
7.8.
D77MCC-83-1J0-A0
装置编号：
1087112000
7.8
砧座高度调节

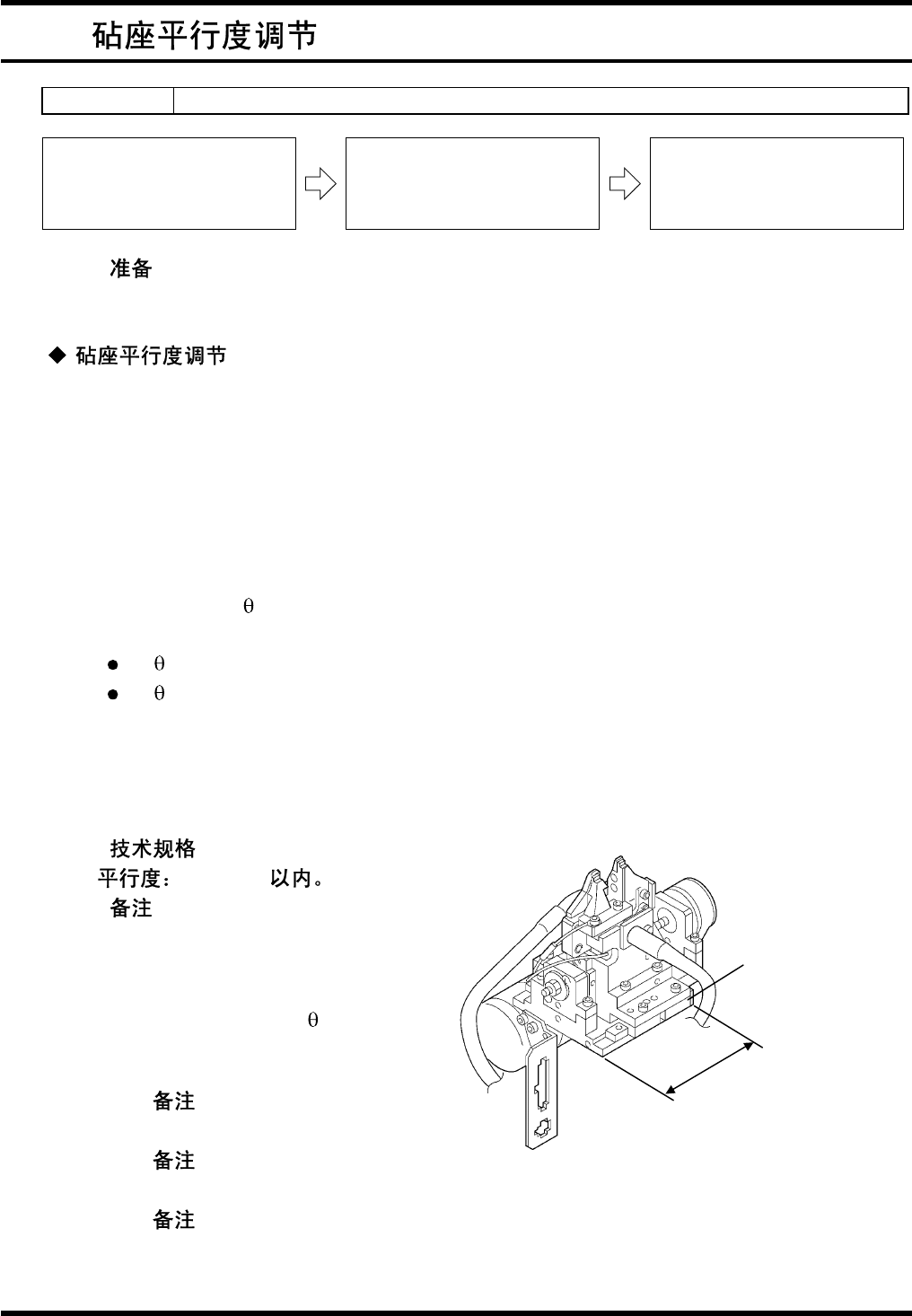

7.9
砧座平行度调节
= =
1.
千分表
1.
1.
接通电源
[ON]
。
2.
打开前盖板。
3.
将
XY
工作台的活动导轨移到远端。
4.
在
XY
工作台板上安装磁架。
5.
将千分表安放在导轨传送表面的上表面。
= =
为测量误差，在标准侧设置中，应
大致按图所示意的位置进行设置。
6.
接通维修开关
[ON]
。
7.
按下主控制面板上的“
START
”（开始）
键。
8.
断开在副操纵盘上的“插件头伺服电机关
闭”按钮
[OFF]
。
9.
用左手紧紧握住手轮并用左手食指按“
BRAKE
RELEASE ENABLING
”（刹车释放使能）开
关直至“
HEAD BRAKE RELEASE
”（插件头
煞车释放）开关被右手激活。
10.
将循环定时器的手动旋钮转到
233 - 286
。（砧
座上限）。
11.
将千分表调到零点位置。
12.
检查导轨传送表面和砧座折弯器基座上表面之
间的的高度。
= =
0.25 0.05 mm
（千分仪）
设
置
前
（千分仪）
设
置时
在千分仪零点，
约
+0.4
处
ガイドレール
夹紧螺栓
环
螺母
调整螺母（有
2
个螺
母，调整螺母顶端）
折弯器座
基准
砧座上限
砧座
XY
工作台
传送表面
(233 - 286 )
0.25 ± 0.05 mm
导轨
AVK3
维修手册
7.8
砧座高度调节
D77MCC-83-1J0-A0
7.8-2
13.
如不处于规定的范围内，则应拧松设备下方部件、砧座驱动轴杆的下螺栓螺母，以调节高
度。
14.
再次检查导轨传送表面和砧座折弯器基座上表面之间的的高度。
AVK3
维修手册
7.9
砧座平行度调节
D77MCC-83-1K0-A0
7.9-1
7.9.
D77MCC-83-1K0-A0
装置编号：
1087112000 / 1087121000
7.8
砧座高度调节
7.9
砧座平行度调节
7.10
砧座原点
(WA
轴
)
调节
= =
1.
千分表
1.
1.
接通电源
[ON]
并返回原点。
2.
打开前盖板。
3.
接通维修开关
[ON]
。
4.
按主控制面板上的“
START
”（开始）。
5.
检查前控制面板上
A
左边的星号
(*)
是否闪烁。
如果不闪烁：
若
A
值为“
0.00
”，则按下“
RESET
”键。
若
A
显示其他值，则使用
NC
轴点动检查功能
(
“
F1
”
)
将其复置为“
0.00
”。
6.
在
XY
工作台上安装磁性架子。
7.
将千分表放置在砧座
A
表面，并当
XY
工作台移动时检测平行度。
= =
0.03mm
= =
当砧座在
0°
和
90°
时，确认检测
平行度。
8.
如不在规定范围内，返回
A
轴原点。
9.
拧松
N
型联轴器。
= =
确认电机联锁未断开。
= =
小心在拧松
N
型联轴器时，当电机一侧增加负载时，驱动器可能被断开。
= =
若驱动器被断开，关闭电源
[OFF]
并重新启动。
砧座
A
表面千分仪测量
表面
测量范围
60mm
