AVK3 维修 手册 7.11 砧座 装置折弯 器角度调 整 D77M CC-83-2U 0-A0 7.1 1-2
AVK3
维修手册
7.11
砧座装置折弯器角度调整
D77MCC-83-2U0-A0
7.11-1
7.11.
D77MCC-83-2U0-A0
装置编号：
1087112000
7.11
砧座装置折弯器角度调整
= =
1. (-)
驱动器
1.
1.
插入电子元件，检查折弯器角度。
= =
15 - 30
2.
如超出规定的范围，则应拧松砧座下侧圈垫。
3.
将
(-)
驱动器安置在轴杆底部凹槽内，用来调节折弯
器角度。
4.
再次检查折弯器角度。
= =
旋转轴杆时，应握住圈垫以防其旋转脱落。
15 - 30
圈垫
轴杆底部
AVK3
维修手册
7.11
砧座装置折弯器角度调整
D77MCC-83-2U0-A0
7.11-2
AVK3
维修手册
7.12

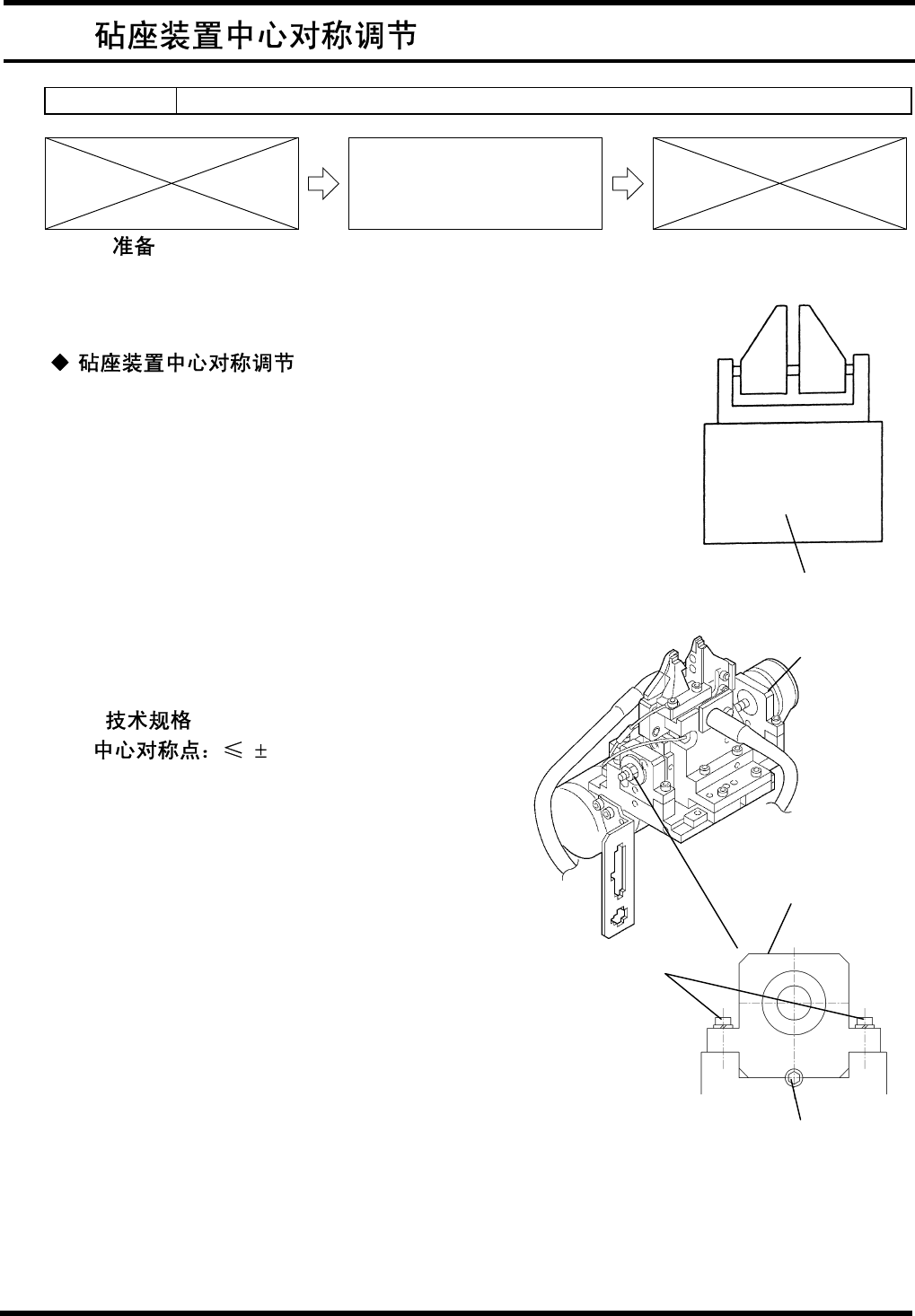

砧座装置中心对称调节
D77MCC-83-2V0-A0
7.12-1
7.12.
D77MCC-83-2V0-A0
装置编号：
1087121000
7.12
砧座装置中心对称调节
= =
1.
千分表
2.
砧座装置中心对称检查夹具
1.
1.
接通电源
[ON]
并返回原点。
2.
将砧座装置中心对称检查夹具安装到砧座装置。
3.
在坚硬的模块上，以折弯器基座（
A
面）为基准
表面，将千分表放置于位置
A
。
4.
将千分表归零。
5.
使用夹具关闭砧座装置，在相反一侧，检查折弯
器基座位置。
= =
0.02 mm
6.
如超出规定的范围，则应拧松皮带轮螺栓。
7.
拧松于对面一侧卡住轴承的安装螺钉。
8.
旋转轴承校准螺钉，以调节中心对称点。
9.
再次检测中心对称点。
滑轮
螺栓
(B)
轴承座
螺栓
(A)
砧座装置中心
对称检测夹具
