AVK3
维修手册

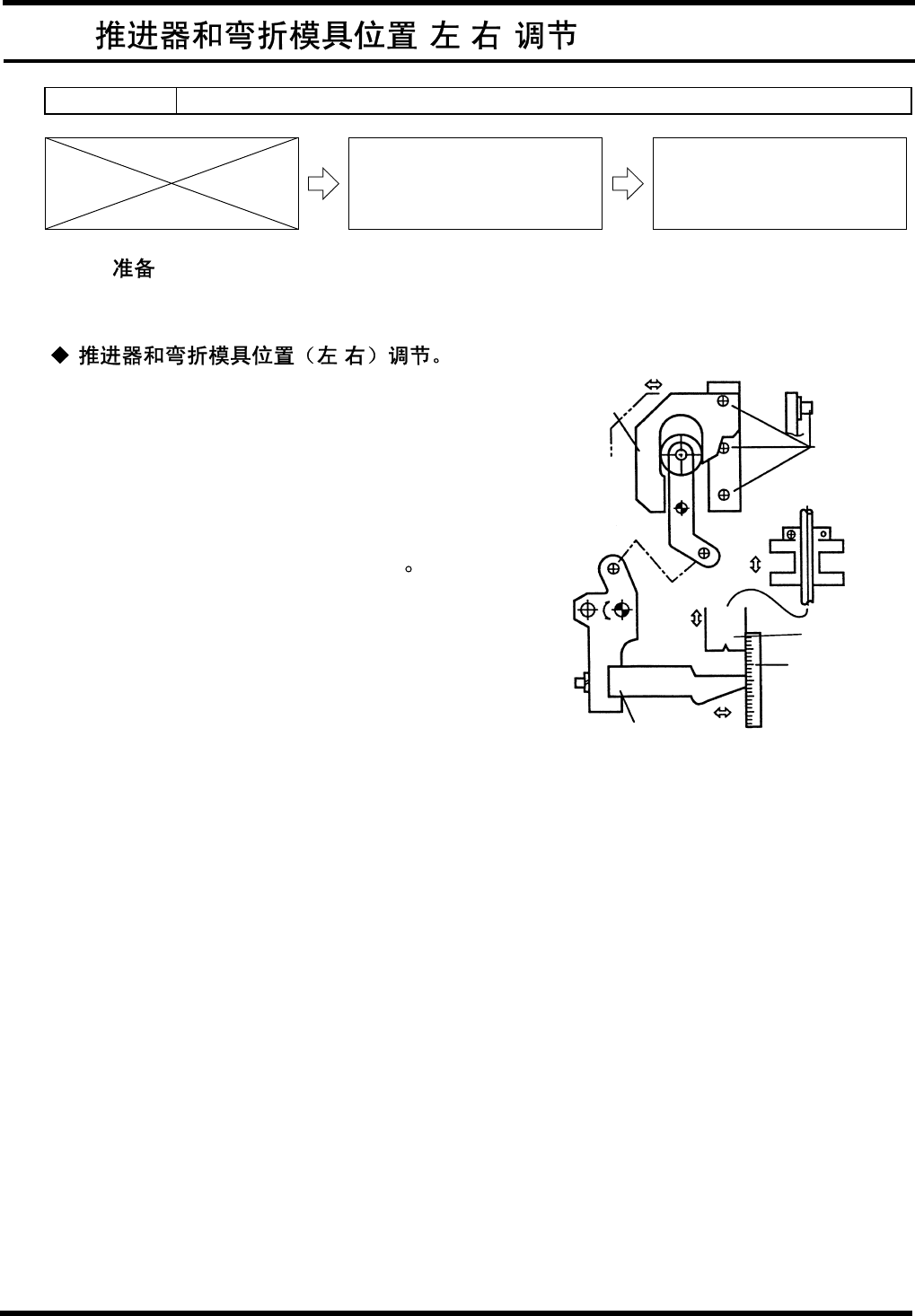

7.13
推进器和弯折模具位置(左/右)调
D77MCC-83-1M0-A0
7.13-1
7.13. ( / )
D77MCC-83-1M0-A0
装置编号:
1087110000
7.13
推进器和弯折模具位
(
/
)
调节
7.14
推进器和弯折模具间距调节
= =
1.
刻度尺
/
1.
1.
接通电源
[ON]
并返回原点。
2.
检查副操纵盘上的“插件头伺服电机关闭”按
钮是否断开
[OFF]
3.
断开插件头开关中的“插件头制动”
[OFF]
(释
放)。
4.
将循环定时器的手动旋钮旋转至
96
5.
闭合插件头开关中的“插件头制动”开关
[ON]
(锁定)。
6.
将刻度尺靠在推进器一侧,并检查其是否对准
弯折模具侧边。
7.
如果没有,则应拧松螺栓。
8.
将刻度尺依靠在推进器侧边,并左右移动滑动轮,进行调节。
9.
拧紧螺栓。
10.
返回原点。
11.
将刻度尺靠在推进器侧,并再次检查其是否对准弯折模具侧边。
滑动凸轮
弯折模具
刻度
推进
螺钉
AVK3
维修手册
7.13
推进器和弯折模具位置(左/右)调
D77MCC-83-1M0-A0
7.13-2
AVK3
维修手册
7.14
推动器和弯折模具间距调节
D77MCC-83-1N0-A0
7.14-1
7.14.
D77MCC-83-1N0-A0
装置编号:
1087110000
7.13
推动器和弯折模具位置
(
/
)
调节
7.14
推动器和弯折模具间距调节
7.15
承插式传动销
= =
1.
厚度量规
1.
1.
接通电源
[ON]
并返回原点。
2.
检查副操纵盘上的“插件头伺服电机关闭”
是否断开
[OFF]
3.
断开插件头开关中的“插件头制动”开关
[OFF]
(释放)。
4.
将循环定时器的手动旋钮旋转至
96
5.
接通插件头开关中的“插件头制动”开关
[ON]
(锁定)。
6.
使用厚度量规,检查左右推进器和弯折模
具之间的间距。
= =
0.19 0.02 mm
7.
如超出规定的范围,则拧松螺栓,调节间距。
= =
V
轴装置下部,有两个螺母。调整时,应该使用上面一个对开螺母。
8.
拧紧螺栓。
9.
返回原点并再次检查间距。
推进
螺钉
滑动凸轮
对开螺母
弯折模具
0.19 0.02 mm
