AVK3 维修 手册 7.16 插入 装置消 耗部件更 换 D77M CC-83-2W0-A0 7.16-2 11. 检查固定刀片和可移动刀片之间的间距。 = = 0.00 - 0.03 mm 12. 检查固定刀片侧面和可移动刀刃侧面之间的间距。 = = 3.58 - 3.62 mm = = 确保更换已磨损或损坏的钢球或定位销。 固定 刀片 可移 动 刀片 间距 间隙 固定 刀片 可移 动 刀片
AVK3
维修手册

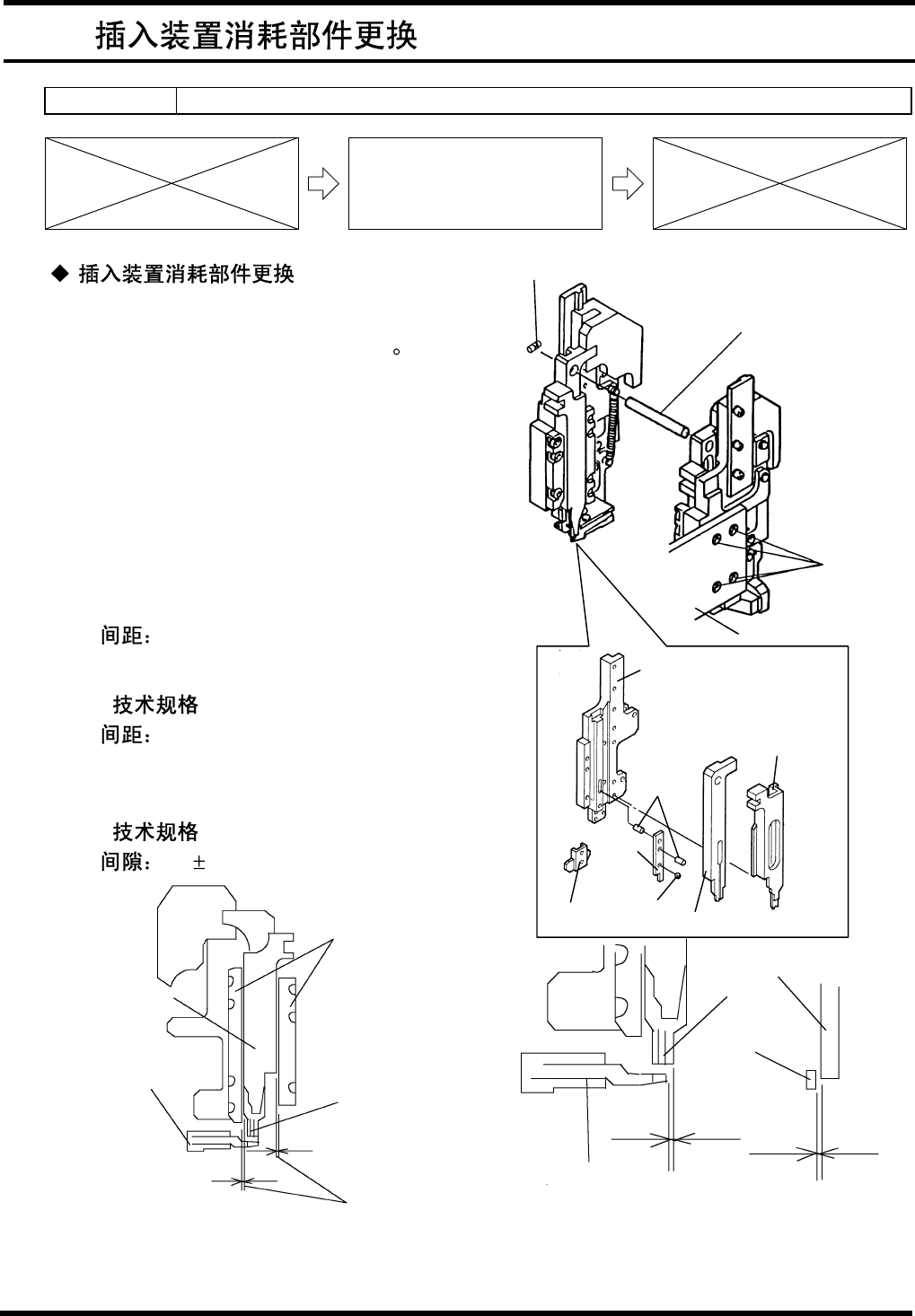

7.16
插入装置消耗部件更换
D77MCC-83-2W0-A0
7.16-1
7.16.
D77MCC-83-2W0-A0
装置编号：
1087110000
7.16
插入装置消耗部件更换
1.
1.
接通电源
[ON]
返回原点。
2.
将循环定时器的手动旋钮旋转至
0
。
3.
断开电源
[OFF]
。
4.
拆下螺栓（
4
件）。
5.
拧松定位螺丝并拔出传动轴。
6.
拆下插入装置。
7.
更换插入导轨，刀具和推进器。
8.
检查推进器和导轨板之间的的间距。
0.01 - 0.03 mm
9.
检查插入导轨和弯折模具之间的间距。
= =
0.01 - 0.03 mm
10.
检查插入导轨侧面和弯折模具顶面之间的间
隙。
= =
0 0.02 mm
推进器
折弯模具
间距
插入导轨
导轨板
插入导轨
折弯模具
折弯模具
间隙
间距
螺栓
定位螺钉
传动
导轨基座
插入导轨
刀具
定位销
钢珠
推进器
插入装置驱动
刀具
AVK3
维修手册
7.16
插入装置消耗部件更换
D77MCC-83-2W0-A0
7.16-2
11.
检查固定刀片和可移动刀片之间的间距。
= =
0.00 - 0.03 mm
12.
检查固定刀片侧面和可移动刀刃侧面之间的间距。
= =
3.58 - 3.62 mm
= =
确保更换已磨损或损坏的钢球或定位销。
固定刀片
可移动
刀片
间距
间隙
固定刀片
可移动
刀片
AVK3
维修手册
7.17 T
轴和插入装置的中心调整
D77MCC-83-2C0-A0
7.17-1
7.17. T
D77MCC-83-2C0-A0
装置编号：
1087111000 / 1087110000
7.17 T
轴和插入装置的中心调整
7.28
滑动夹冲程
= =
1.
千分尺
2.
千分表
T
1.
1.
接通电源
[ON]
并返回原点。
2.
将千分尺测量仪插入装置外侧。（
B
）
3.
读取从插入装置外侧到中央的距离。（
D
）
4.
将千分表安置于插入装置外侧。
5.
将千分表归零。
6.
从主操纵盘上，选择“
F1
”键（
NC
轴点动检
查），并测量从插入装置到
LM
导轨的距离。
（
C
）
7.
检查从
LM
导轨到插入装置中央的距离。
(B÷2) + C
= =
75.50 0.1 mm
8.
如超出规定的范围，则拧松凸轮从动件模块的螺钉。
9.
拧松
T
轴装置的螺钉（
M5×4
）并进行调节。
= =
上述的调节改变了传送夹前进和后退冲程。
10.
检查凸轮从动件是否正好接触到滑动块。
11.
拧紧凸轮从动件模块的螺栓。
= =
当旋转手动轮旋钮旋转至循环定时器
0°
时，确
保
T
轴旋转平稳。
LM
导轨
插入装置
(C)
75.50 0.1 mm
(D)
(B)
T
轴装置螺栓
(M5 4)
后侧
螺栓
模块
凸轮从动件
