AVK3 维修 手册 7.26 部件 检测传 感器调节 D77M CC-83-2X0-A 0 7.26-2
AVK3
维修手册
7.26
部件检测传感器调节
D77MCC-83-2X0-A0
7.26-1
7.26.
D77MCC-83-2X0-A0
装置编号：
1087118000
7.26
部件检测传感器调节
1.
1.
将转换开关模式设定为“
SET
”。
2.
在设备停止运行的情况下（不中断部件
检测），按
[OFF]
键（敏感度设置按钮）。
3.
在设备运行的情况下（中断部件检测），
按
[ON]
键（敏感度设置按钮）。
= =
使用电子元件作为该项调节的工件。不
要使用金属元件或其它会反射光的元
件。
4.
将模式转换开关转换到“
SIF
”档。
5.
在设备停止运行的情况下（不中断部件检测），
按
[OFF]
键（敏感度设置按钮）。
6.
将模式转换开关转换到“
RUN
”档。
= =
这将使敏感度设置按钮无效，所以即
使你不小心按下此按钮，设置的敏感
度仍不会改变。
7.
将定时器作用转换开关设置到“
OPD
”档。
= =
确认固定定时器大约运行
40ms
。
灵敏度设置按钮
ON
按钮
OFF
按钮
模式转换开关
定时器运行转换开关
稳定性
指示灯(绿)
操作指示灯（红）
光纤传感器
托架
AVK3
维修手册
7.26
部件检测传感器调节
D77MCC-83-2X0-A0
7.26-2
AVK3

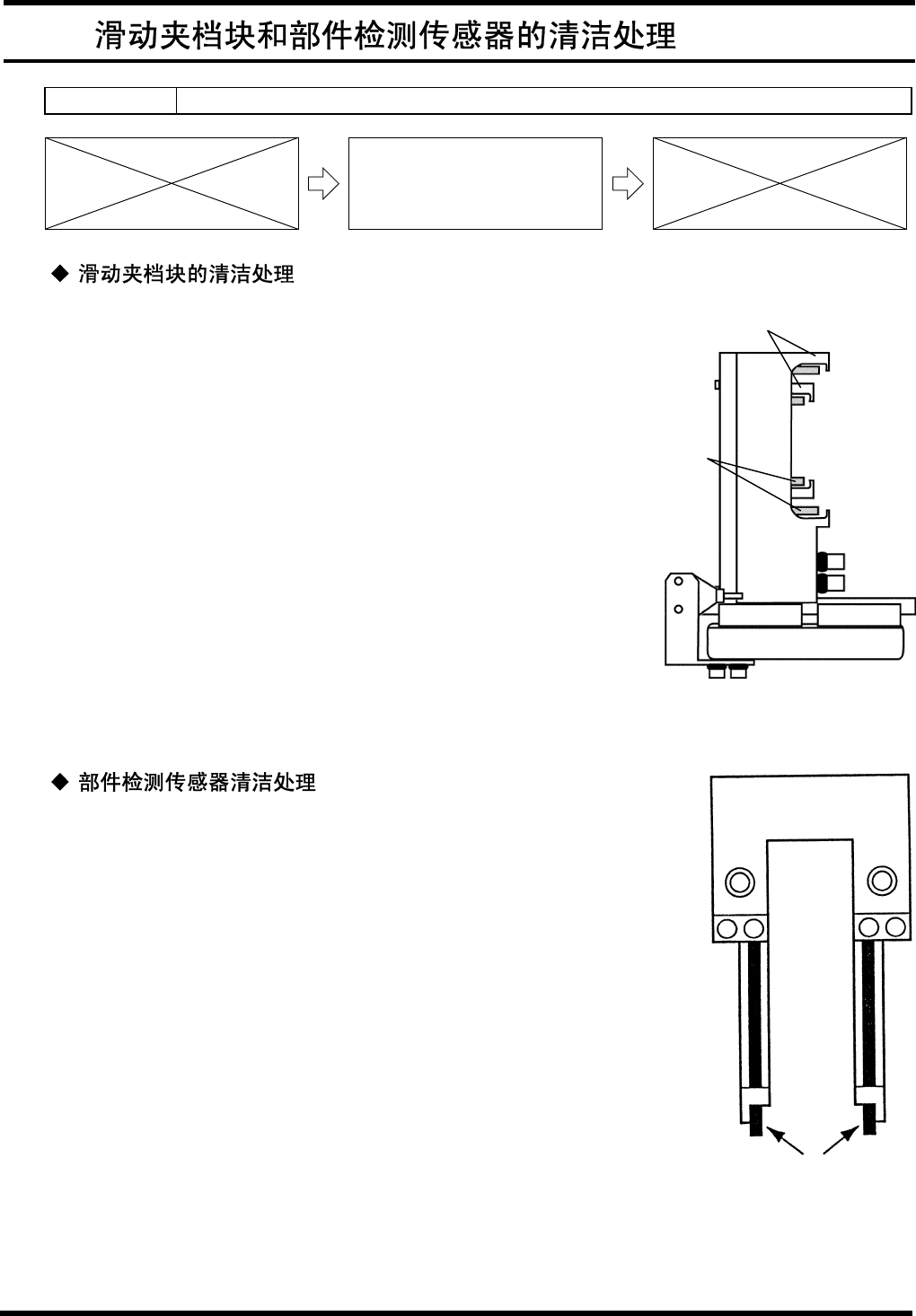

维修手册
7.27
滑动夹档块和部件检测传感器的清洁处理
D77MCC-83-1V0-A0
7.27-1
传感器
7.27.
D77MCC-83-1V0-A0
装置编号：
1087111000 / 1087118000
7.27
滑动夹档块和部件检测传感器
的清洁处理
1.
1.
接通电源
[ON]
并返回原点。
2.
合上副操纵盘的“滑动块横动”开关
[ON]
。
3.
一边切换副操纵盘的“改变传送跨距”开关
[ON]/[OFF]
时，一边使用浸泡在酒精或者清
漆中的棉纱球，清洁滑动夹档块和活塞。
2.
1.
接通电源
[ON]
并返回原点。
2.
将供料器移动到备用位置。
3.
清洁传感器时，应使用在酒精或清漆中浸泡过的棉纱。
滑动夹挡块
活塞
