AVK3 维修 手册 7.31 JW 装置 过滤器 调节 D77M CC-83-3B 0-A0 7.31-2
AVK3
维修手册

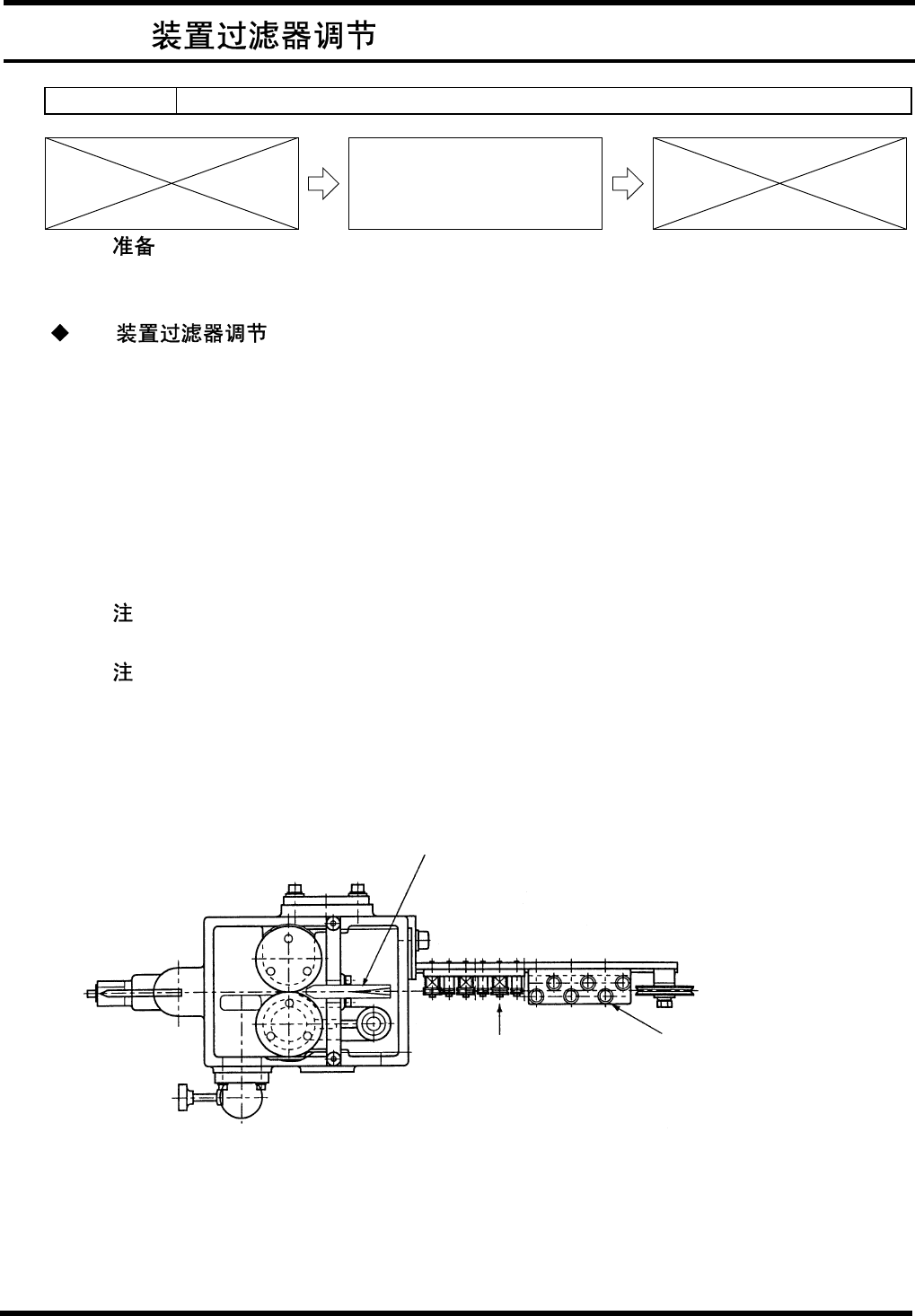

7.31 JW
装置过滤器调节
D77MCC-83-3B0-A0
7.31-1
7.31. JW
D77MCC-83-3B0-A0
装置编号：
1087120100
7.31 JW
装置过滤器调节
= =
1.
喷嘴位置调节夹具
JW
1.
1.
合上主操纵盘的“菜单”开关
[ON]
。
2.
从主操纵盘选择“
F1
”→“
F5
”。
3.
通过主操纵盘上的转盘式键，设定跳线器。
4.
检查跳线器的线性度。
5.
如跳线在垂直方向上不稳定，则应使用偏心距滚轴进行水平和垂直调节。
= =
旋转托架和偏心距滚轴之间的切刀部件，以调节线性度。
= =
当
JW
垂直方向不稳定时，则应上下移动导轨进行调节。
6.
拧紧偏心距滚轴螺母，进行水平和垂直的调节。
7.
再次检查平行度。
导轨
用于水平调节的
偏心距滚轴
用于垂直调节的
偏心距滚轴
AVK3
维修手册
7.31 JW
装置过滤器调节
D77MCC-83-3B0-A0
7.31-2
AVK3
维修手册
7.32
编带切刀位置调节
D77MCC-83-1X0-A0
7.32-1
7.32.
D77MCC-83-1X0-A0
装置编号：
1087118000
7.32
编带切刀位置调节
= =
1.
千分表
1.
1.
接通电源
[ON]
并返回原点。
2.
合上副操纵盘的“插件头伺服电机
OFF
”开关
[ON]
。
3.
将循环定时器的手动旋钮旋转至
90
度。
4.
断开副操纵盘的“插件头伺服电机
OFF
”开关
[OFF]
。
5.
拧松螺母。
6.
旋转调节螺母，直到编带刀具框架和
模块之间的间距为
7.3mm
时停止。
7.
拧紧螺母。
8.
检查编带刀具从完全开启到完全关
闭（
324
°）的模块行程为
7
±
0.1mm
。如行程
超出规定的范围，则应拧松螺母并调节
（
a
）的尺寸。
9.
同样，可调节背部螺母，使模块行程
位于
7
±
0.1mm
以内。
调整螺母
杠杆
螺母
连接器
挡块
编带切刀框架
挡块
a
