7.32
编带切刀位置调节
D77MCC-83-1X0-A0
7.32-1
7.32.
D77MCC-83-1X0-A0
装置编号：
1087118000
7.32
编带切刀位置调节
= =
1.
千分表
1.
1.
接通电源
[ON]
并返回原点。
2.
合上副操纵盘的“插件头伺服电机
OFF
”开关
[ON]
。
3.
将循环定时器的手动旋钮旋转至
90
度。
4.
断开副操纵盘的“插件头伺服电机
OFF
”开关
[OFF]
。
5.
拧松螺母。
6.
旋转调节螺母，直到编带刀具框架和
模块之间的间距为
7.3mm
时停止。
7.
拧紧螺母。
8.
检查编带刀具从完全开启到完全关
闭（
324
°）的模块行程为
7
±
0.1mm
。如行程
超出规定的范围，则应拧松螺母并调节
（
a
）的尺寸。
9.
同样，可调节背部螺母，使模块行程
位于
7
±
0.1mm
以内。

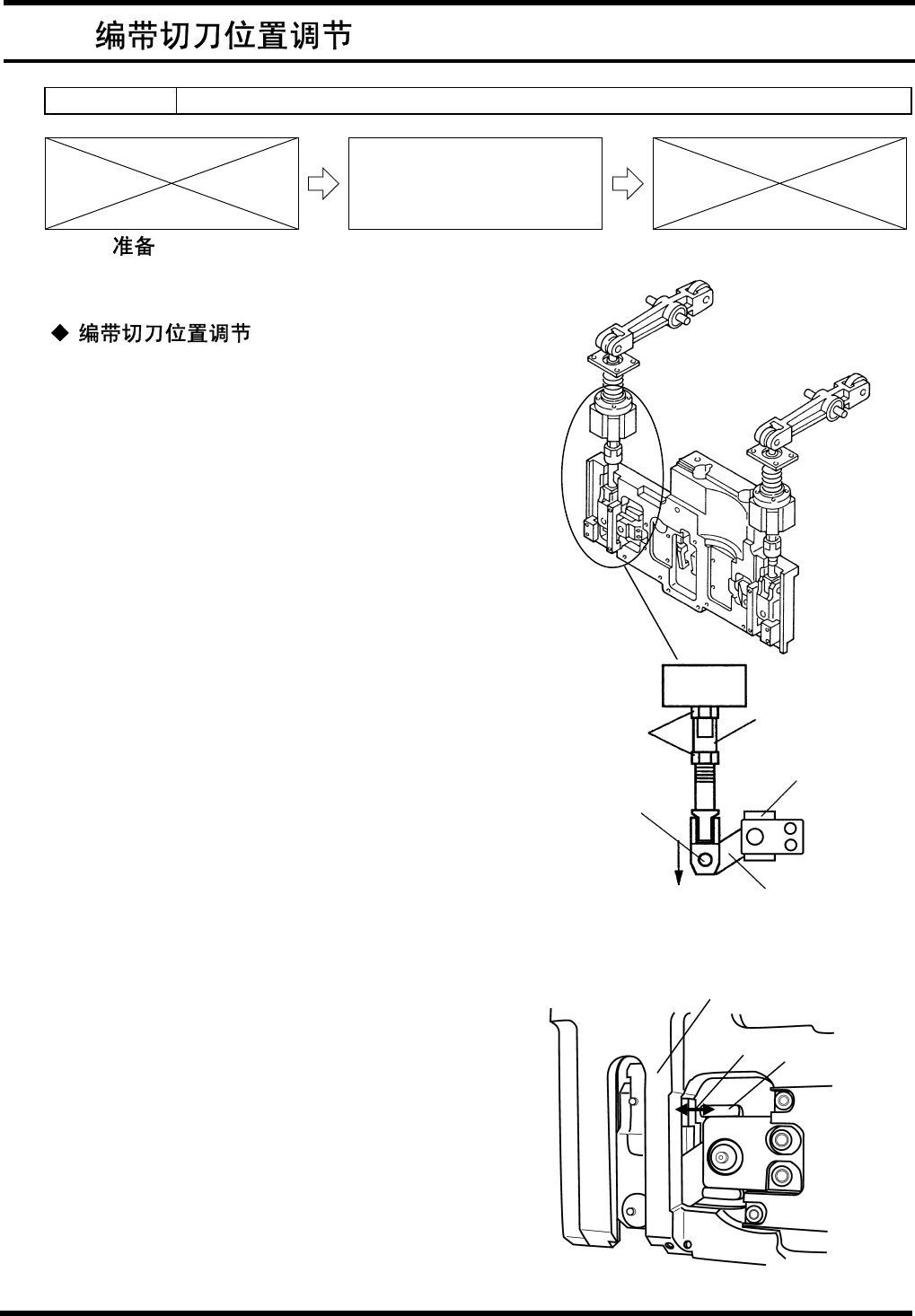

调整螺母
杠杆
螺母
连接器
挡块
编带切刀框架
挡块
a
