AVK3 维修 手册 7.34 风道 清洁和 高度调节 D77M CC-83-1Y 0-A0 7.34-2
AVK3
维修手册
7.34
风道清洁和高度调节
D77MCC-83-1Y0-A0
7.34-1
7.34.
D77MCC-83-1Y0-A0
装置编号：
1087125000
7.34

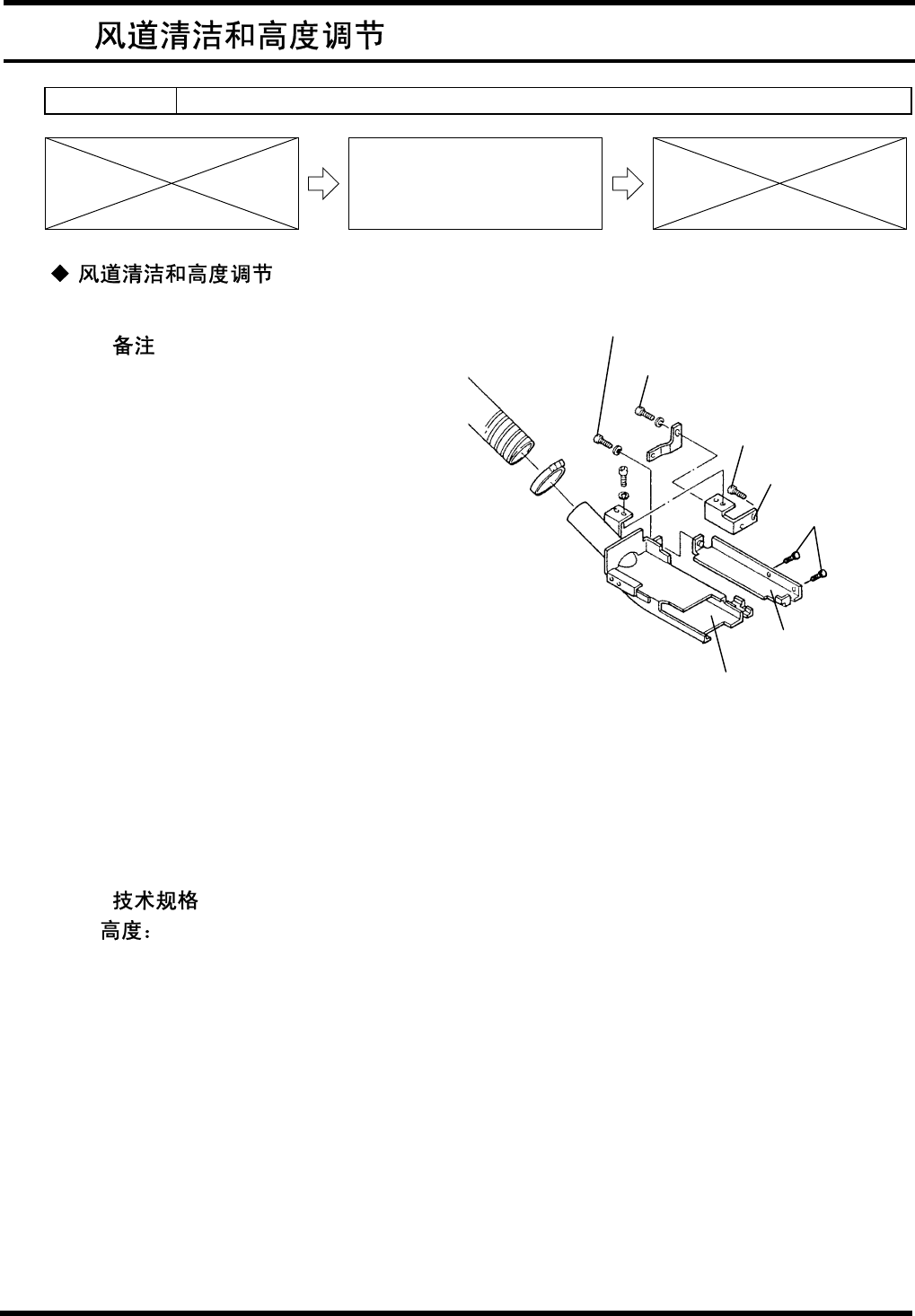

风道清洁和高度调节
1.
1.
接通电源
[ON]
并返回原点。
= =
确保定位器轨道不在插入装置之下。
2.
检查副操纵盘的“插件头伺服电机
OFF
”
开关是否断开
[OFF]
。
3.
合上副操纵盘的“滑动块横动”开关
[ON]
。
4.
断开“插件头制动”开关
[OFF] (
释放
)
。
5.
将循环定时器的手动旋钮旋转至
90
度。
6.
合上“插件头制动”开关
[ON] (
锁定
)
。
7.
拧松螺栓（
b
）、（
c
）。
8.
拆下风道并清洁。
9.
安装风道。
10.
检查从风道底端到印刷线路板底高度（
1.6mm
厚）。
= =
6.5 - 7.0 mm
11.
前后移动滑动夹，检查并确认其未干扰风道。
12.
如超出规定的范围，则应拧松螺栓（
d
）和（
e
），直到风道能上下移动。
13.
调节风道底端到印刷线路板的高度（
1.6mm
厚）。
14.
拧紧螺栓（
d
）、（
e
）。
15.
再次检查风道高度。
16.
前后移动滑动夹，检查并确认其未干扰风道。
托架
(a)
螺栓
(d)
托架
(e)
托架
(b)
风道
螺栓
(c)
螺栓
(b)
AVK3
维修手册
7.34
风道清洁和高度调节
D77MCC-83-1Y0-A0
7.34-2
AVK3
维修手册
7.35
无滚筒检测传感器放大器调整
D77MCC-83-2Z0-A0
7.35-1
7.35.
D77MCC-83-2Z0-A0
装置编号：
7.35

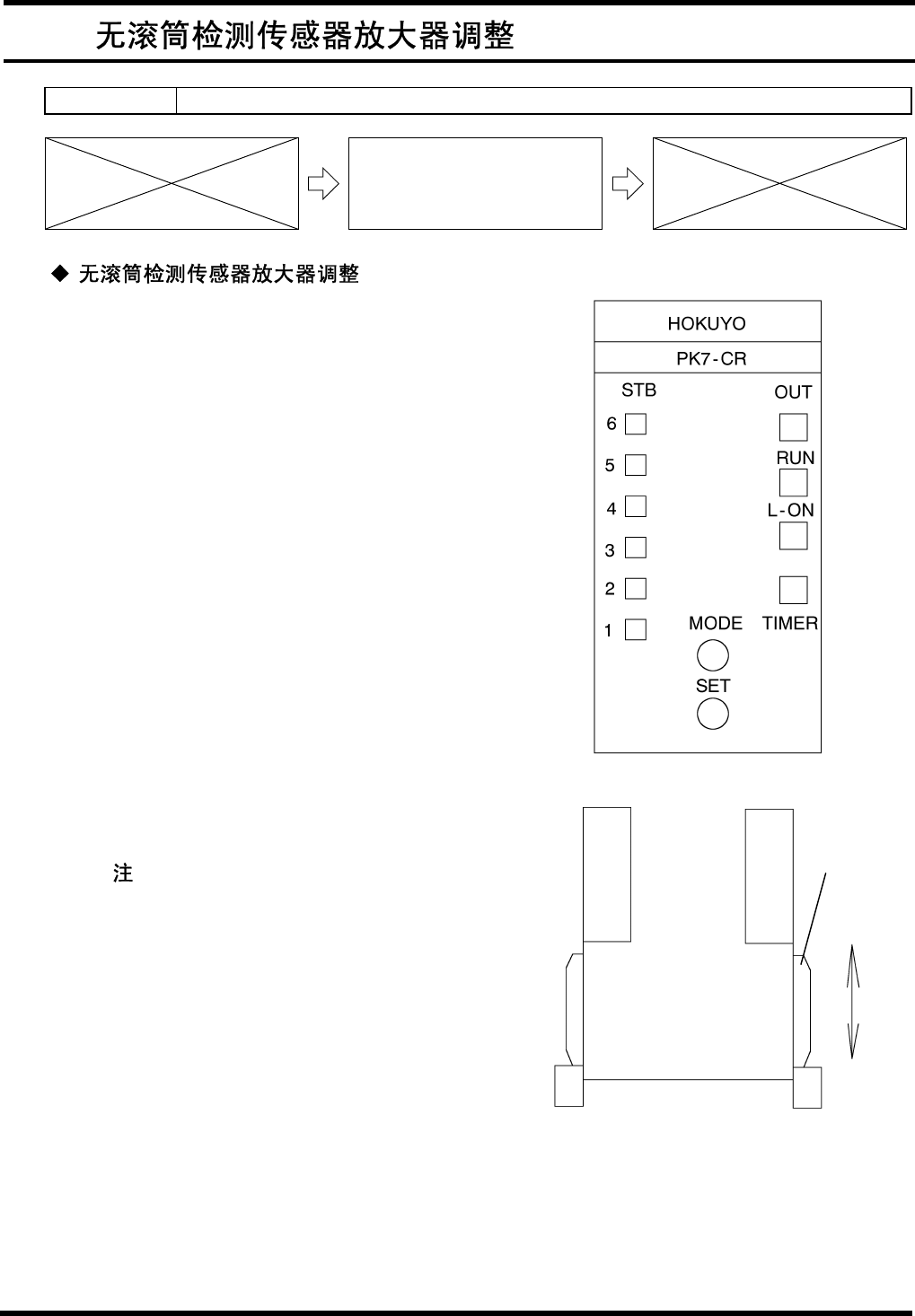

无滚筒检测传感器放大器调整
1.
1.
按住
<MODE>
键一秒钟。
2.
4
号
STB
闪烁。
3.
用手遮挡光纤（安装部件）受光侧，检查当其受
光和被屏蔽时，是否有足够的光量差异。
4.
如果光学部件被屏蔽时，检测到受光侧的接收光
量没有多少变化，则应前后移动光学部件发射装
置侧档铁，寻找光量足够的位置、进行调整。
5.
当检测到充足的光差时，固定档铁。
6.
在发光状态下，按下设置
<SET>
键。
7.
即使在被屏蔽状态下，按下设置
<SET>
键（光学
部件发光一侧被手挡住）。
8.
按下模式
<MODE>
键，检查“
L-ON
”是否闪烁。
9.
按下模式
<MODE>
键，检查
1
号
STB
是否闪烁。
= =
当按下设置
<SET>
键，“
TIMER
”灯闪烁。但
是，在此调节中不使用“
TIMER
”。
10.
按下模式
<MODE>
键超过一秒钟，使开关切换至
“
RUN
”模式。
11.
当发光和被屏蔽时，检查放大器一侧是否能获得
充足的光差。
例如：当发光时→
STB5
当被屏蔽时→
STB2
档块
如光轴没对齐，则可按上图箭头方向移动
挡块，进行调节。
