AVK3 维修 手册 7.37 摄像 机/泛光 灯清洁处理 D77M CC-83-EJ0 -A0 7.37-2
AVK3
维修手册
7.37

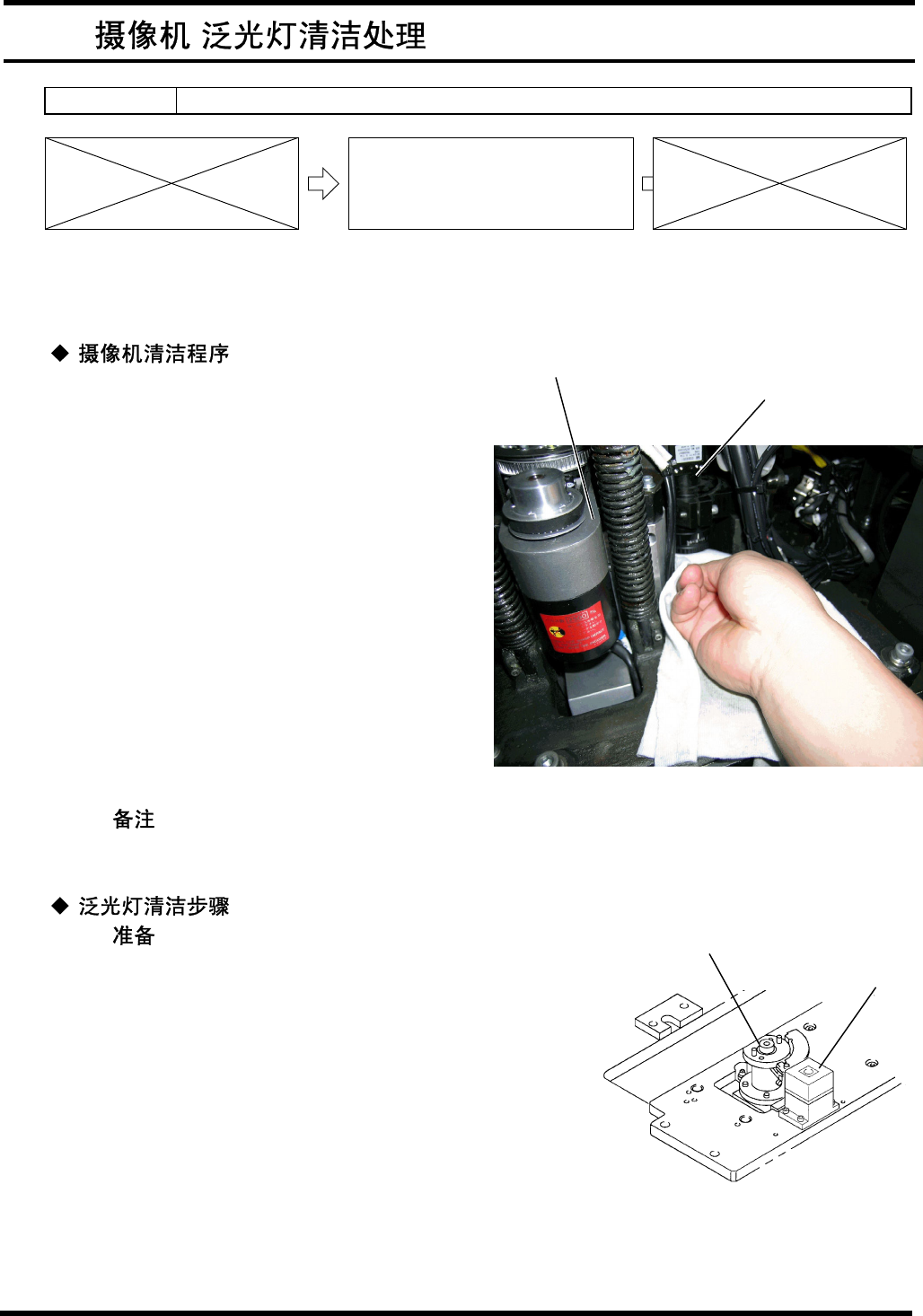

摄像机/泛光灯清洁处理
D77MCC-83-EJ0-A0
7.37-1
识别摄像机
插件头旋转电机
7.37. /
D77MCC-83-EJ0-A0
装置编号：
1087123000
7.37
摄像机
/
泛光灯清洁处理
在识别印刷线路板孔过程中，如发生“搜索区域不存在
2
孔识别孔”，则可能是识别摄
像机镜头表面有玷污。镜头表面清洁程序如下所示：
1.
1.
准备一块软布。
2.
将设备返回原点，然后切断伺服锁定系统或
电源。
3.
打开设备前罩盖。
4.
移开前部内罩盖。
5.
识别摄像机位于插件头旋转电机的右方。如
右图所示，从底部进入摄像机，用第一步中
准备的软布清洁镜头。
6.
再次进行印刷线路板孔识别操作，检查直到
无“搜索区域不存在
2
孔识别孔”显示出现。
= =
小心不要使用油脂擦拭镜头。
= =
1.
清洁工具
2.
干燥、柔软的布
2.
1.
将设备返回原点，然后切断伺服锁定系统或电源。
2.
打开设备前罩盖。
3.
从设备前端看，泛光灯位于砧座单元的右方。擦去泛光
灯顶部的污垢或灰尘。
4.
再次执行印刷线路板孔识别操作，检查直到无“搜索区
域不存在孔识别孔”显示出现。
砧座单元
泛光灯
AVK3
维修手册
7.37
摄像机/泛光灯清洁处理
D77MCC-83-EJ0-A0
7.37-2
AVK3
维修手册
7.38
更换真空泵消耗件
D77MCC-83-W00-A0
7.38-1
7.38.
D77MCC-83-W00-A0
装置编号：
1087103000
7.38
更换真空泵消耗件
= =
在更换消耗件之前，务必切断电源。
1.
1.
从泵头
1
上拆下内六角螺丝（
M6
×
4
）。
2.
卸下泵头，并拆除隔膜压板上的十字平
头螺钉（
M5
×
4
）。每个泵头都有一个
隔膜，总共应更换两个新的隔膜。
= =
1.
在装配时，可以在十字平头螺钉
（
M5
）涂一些螺丝上紧用的粘合剂
（
LOCITITE 242
，等）。
2.
1.
拆下插件头罩盖的十字平头螺钉
（
M4
×
5
）。
2.
灰色滤片装在盖垫密片内部（两个装在泵
头一侧，另一个装在另一侧。总计三个）。
拆下这些过滤器，并更换新过滤器。
A
B
隔膜压板
泵头
隔膜
十字平头螺钉
内六角插头螺钉
DAT-100S
分解图
空气过滤器
盖垫密片
泵头罩盖
十字平头螺栓
A
详解图
