AVK3 维修 手册 8.2 监测 D77M CC-71-02 0-A0 8.2-4 4. 转到下一个输入区。 按“→”键使光标移到下一个输入区。 5. 指定监测类型。 例：若要指定输入监测。 按“ 0 ”。 6. 回车。 按“ ENTER ” ( 回车 ) 键。
AVK3
维修手册
8.2
监测
D77MCC-71-020-A0
8.2-3
8.2.2 SC
可以用
SC
输入／输出监测功能来监测指定地址的
SC
输入／输出信号。
SC
2.
1.
调用监测屏幕。
2.
选择
SC
输入／输出监测。
(1)
按“
F1
”
(SC I
／
O [SC
输入／输出
])
键。
(2)
光标将移到
SC
地址输入区。
3.
输入
SC
输入／输出的地址。
按“
2
”、“
0
”和“
0
”。
3
AVK3
维修手册
8.2
监测
D77MCC-71-020-A0
8.2-4
4.
转到下一个输入区。
按“→”键使光标移到下一个输入区。
5.
指定监测类型。
例：若要指定输入监测。
按“
0
”。
6.
回车。
按“
ENTER
”
(
回车
)
键。
AVK3
维修手册
8.2
监测
D77MCC-71-020-A0
8.2-5

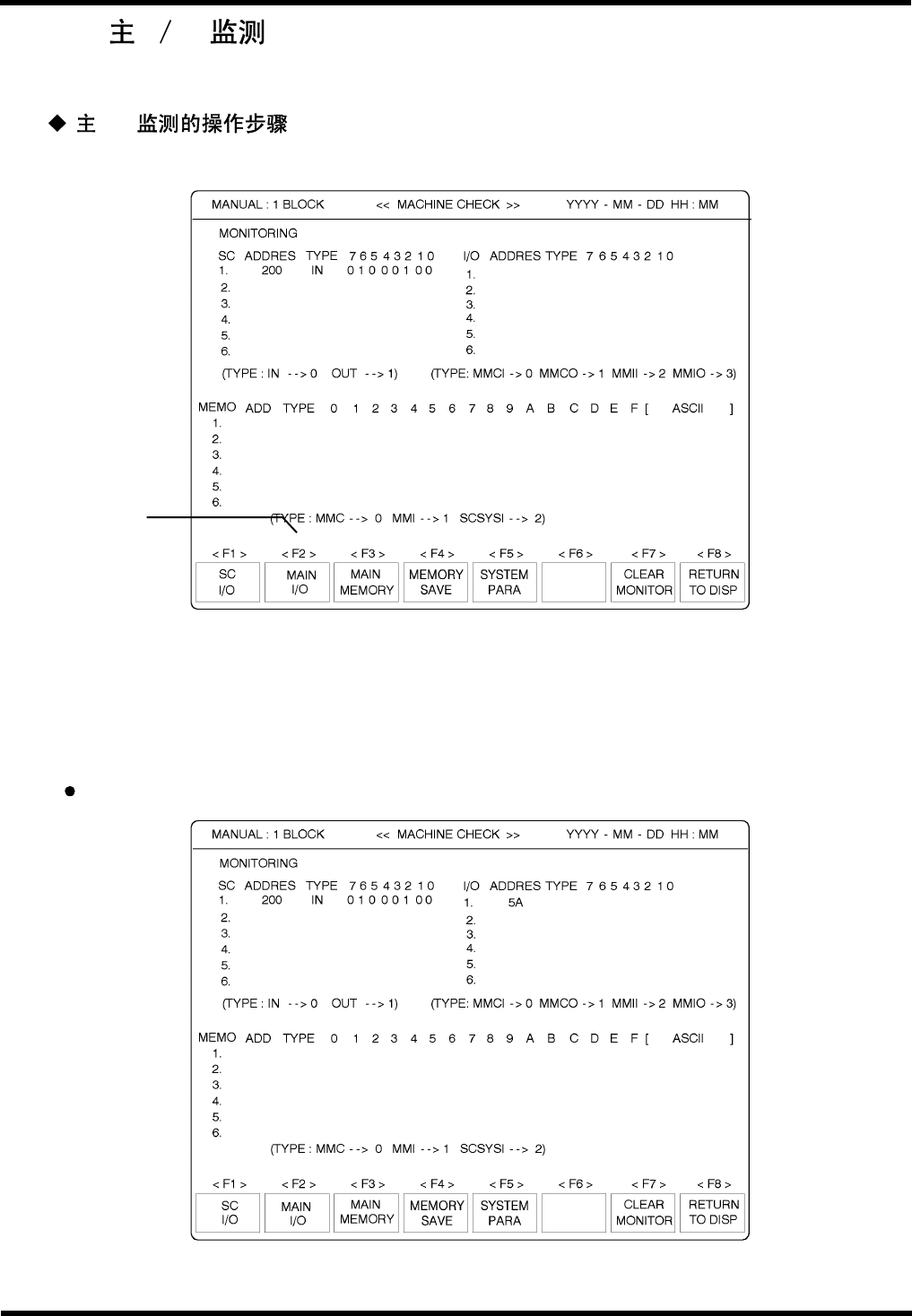

8.2.3 I O
可以用主
I
／
O
监测功能来监测指定地址的
(MMI
／
MMC)
主
I
／
O
信号。
I/O
3.
1.
调用监测屏幕。
2.
选择主
I
／
O
监测。
(1)
按“
F2
”
(Main I
／
O [
主
I
／
O])
键。
(2)
光标将移到
I
／
O
的地址输入区。
3.
输入
I
／
O(
输入／输出
)
的地址。
例：若要监测主
I
／
O
地址“
5AH
”。
按“
5
”和“
A
”。
2
