AVK3 维修 手册 2.3 维修 功能 D77M CC-10-03 0-A0 2.3-4 在维修过程中，为了从操纵盘对每个 NC 轴进行点动操作，出于安全的原因，应使用一 只手进行操作，另一只手按住启动开关。 开关 ： M22 -D-G-X1 / K1 0 （ MO ELLER ） 标牌 号： （ M304 27-44 -250 ）
AVK3
维修手册
2.3
维修功能
D77MCC-10-030-A0
2.3-3
2.3.3

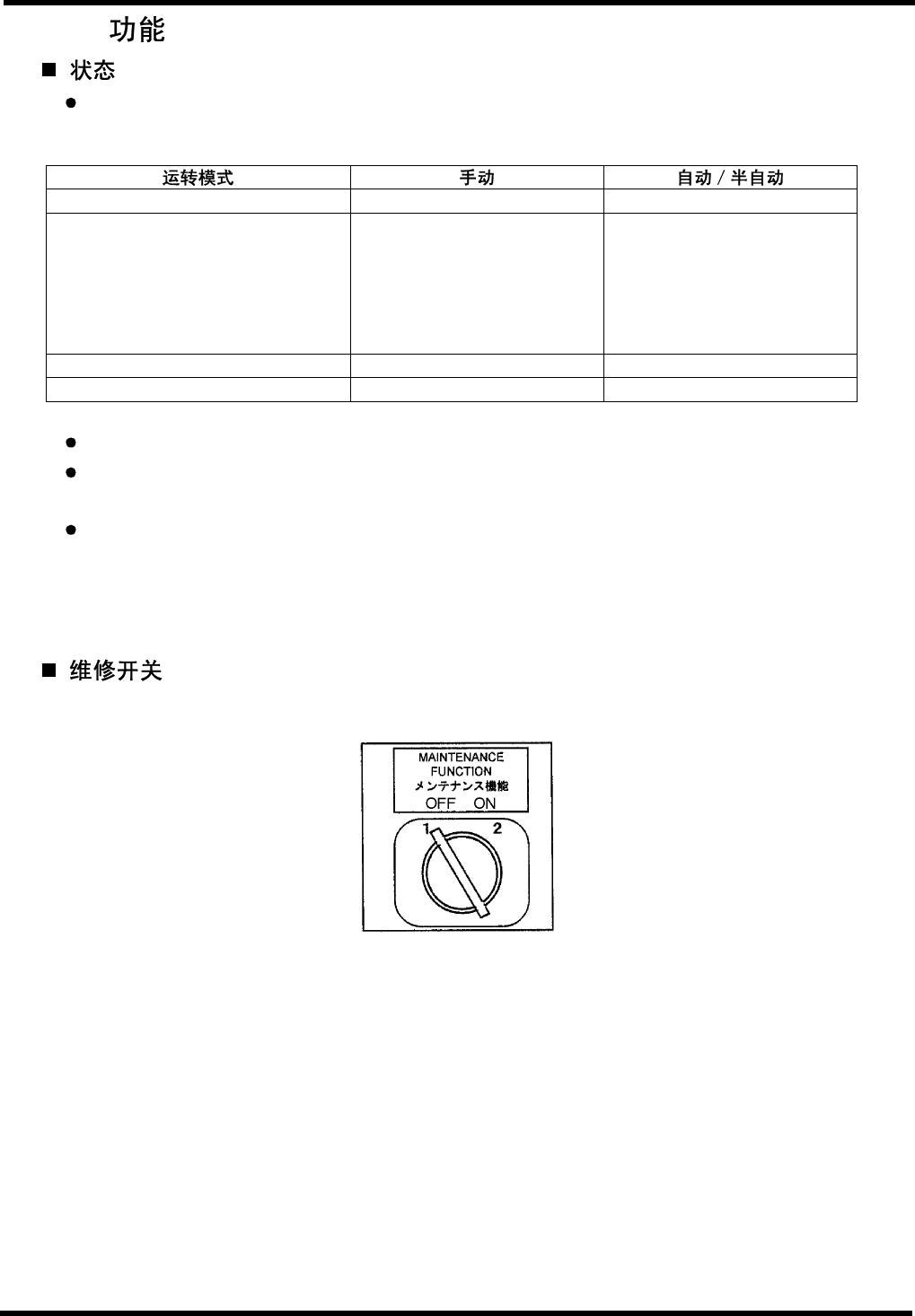

维修开关装在机器的正面。
该开关能使安全联锁开关不起作用，以便进行维修工作。
维修开关
ON -
正面
安全联锁开关
（前盖）
后面
安全联锁开关
（后盖）
不起作用
不起作用
起作用
起作用
显示信息
维修
维修电路出错
操纵盘操作
只能在正面
-
在维修时只允许
NC
轴作点动运行。（不能进行
NC
移动运行）。
若在运行处于“
AUTO
”（自动）或“
SEMI
”（半自动）模式时合上维修开关，则会出
现维修电路出错。
如果检测到某一维修电路出错，机器将即刻停止运行。为了消除该项出错，可以采取以
下任一步骤：
1
）在
MANUAL[
手动模式
]
下将维修开关置于
ON
位置，并按“
RESET
”
（复置）开关；或
2
）将维修开关置于
OFF
位置，再将安全联锁开关置于
ON
位置，（通
过关闭安全盖板），然后按“
RESET
”（复置）开关。
开关：
TM3-8222EZ / S-N
标牌号：
（
M30427-44-250
）
AVK3
维修手册
2.3
维修功能
D77MCC-10-030-A0
2.3-4

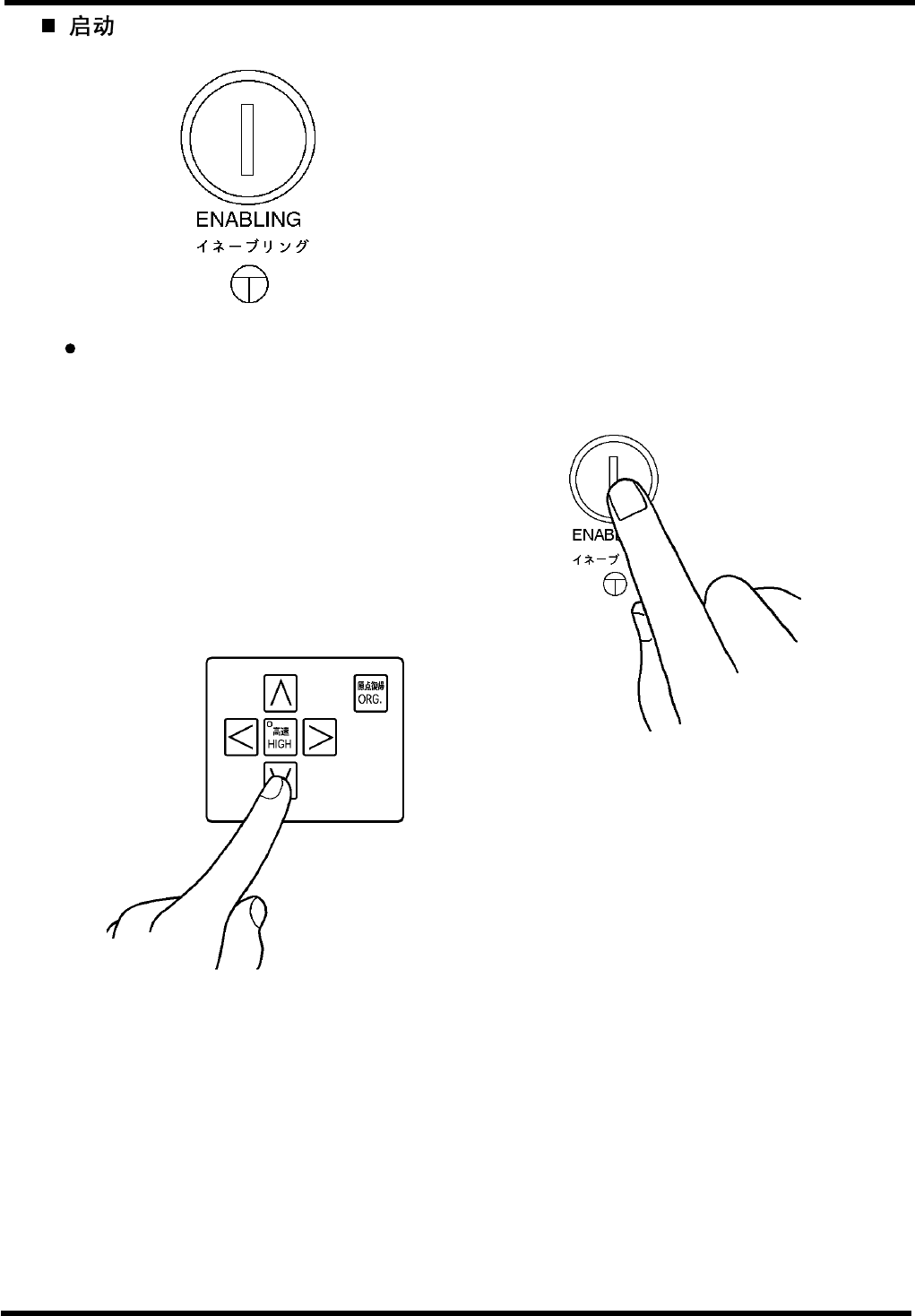

在维修过程中，为了从操纵盘对每个
NC
轴进行点动操作，出于安全的原因，应使用一
只手进行操作，另一只手按住启动开关。
开关：
M22-D-G-X1 / K10
（
MOELLER
）
标牌号：
（
M30427-44-250
）
AVK3
维修手册
2.3
维修功能
D77MCC-10-030-A0
2.3-5
2.3.4
所有轴都返回原点。
根据“
NC
轴移动检查”屏幕的显示进行轴的定位。
根据“自动摄像机刻度测量”屏幕定位
XY
轴。
根据“线路板二孔示教”屏幕显示定位
XY
轴。
通过按供料器架操纵盘上的“
MOVE WAITING POSITION
”键定位
Z
轴。
宽度调整轴返回原点。
根据“宽度调整轴移动检查”显示定位宽度调整轴。
根据“线路板数据选择”屏幕显示进行自动宽度调整。
根据“线路板数据编辑”屏幕显示进行自动宽度调整。
根据“线路板数据示教”屏幕显示进行轨道宽度调整。
通过按“
START
”开关脱开安全停机。
通过“
NC
轴点动检查”屏幕显示进行每个轴的示教（慢速）。
通过“双水平设定”平面显示进行
XY
轴示教（慢速）。
通过“手动摄像机标尺测量”屏幕显示进行
XY
轴示教（慢速）。
通过“自动摄像机标尺测量”屏幕显示进行
XY
轴示教（慢速）。
通过“线路板
2
孔示教”屏幕显示进行
XY
轴示教（慢速）。
通过“宽度轴点动检查的屏幕”显示进行宽度调整轴示教（慢速）。
通过“线路板数据示教的屏幕”显示进行宽度调整轴示教（慢速）。
如果在安全盖打开时将正处于维修模式下的运行模式改变成“
AUTO
”（自动）或
“
SEMIAUTO
”（半自动）会导致“安全停机”，以致机器将不能运行。此时，系统会
显示“维修电路出错”的信息。但是，这并不是出错。此时应将维修开关置于
OFF
位置，
再按“
RESET
”（复置）复位键，恢复运行。
