AVK3 维修 手册 2.5 安全 功能 D77M CC-10-05 0-A0 2.5-1 2.5. D77MCC-10-050 -A0 2.5.1 安全功能的设计基于安全标准包含以下功能。 安全功能类型（突然停机和单步停机系统）。 紧急停机 联锁停机 超限停机 2.5.2 按下紧急停机按钮，不会切断全部电力供应。 2.5.3 打开安全罩将启动传感器，并使设备停止运行。要重新启动设备，关闭安全罩盖，使传 感器关闭，并按下“开始”（ S…
AVK3
维修手册
2.4
安全标准
D77MCC-10-040-A0
2.4-2
AVK3
维修手册
2.5
安全功能
D77MCC-10-050-A0
2.5-1
2.5.
D77MCC-10-050-A0
2.5.1
安全功能的设计基于安全标准包含以下功能。
安全功能类型（突然停机和单步停机系统）。
紧急停机
联锁停机
超限停机
2.5.2
按下紧急停机按钮，不会切断全部电力供应。
2.5.3
打开安全罩将启动传感器，并使设备停止运行。要重新启动设备，关闭安全罩盖，使传
感器关闭，并按下“开始”（
START
）键，设备继续运行。
配备保护罩盖和安全停机电路，此功能设计用于安全保护联锁停机开关动作时，所有轴
立即停止运行。
= =
当安全罩盖打开时，安全罩盖上安全装置会发出“安全停机信号
1
”送到控制器。
控制器（
NC
侧）收到“安全停机信号
1
”后，将信号传送到所有插件机轴，并指令其停
机。同时将信号发送到
S/C
，命令受
S/C
控制的运行部件停止在指定的位置。此外，为
了双重安全起见，将“安全停机信号
2
”发送到电机电源切断回路。
当安全停机状态取消、并按下“开始”（
START
）键后，设备重新启动。
2.5.4
当
X
、
Y
或
Z
轴走行过长，为了防止发生危险，设备装有内置式限位开关，以帮助光电
传感器检测限位距离。
AVK3
维修手册
2.5
安全功能
D77MCC-10-050-A0
2.5-2

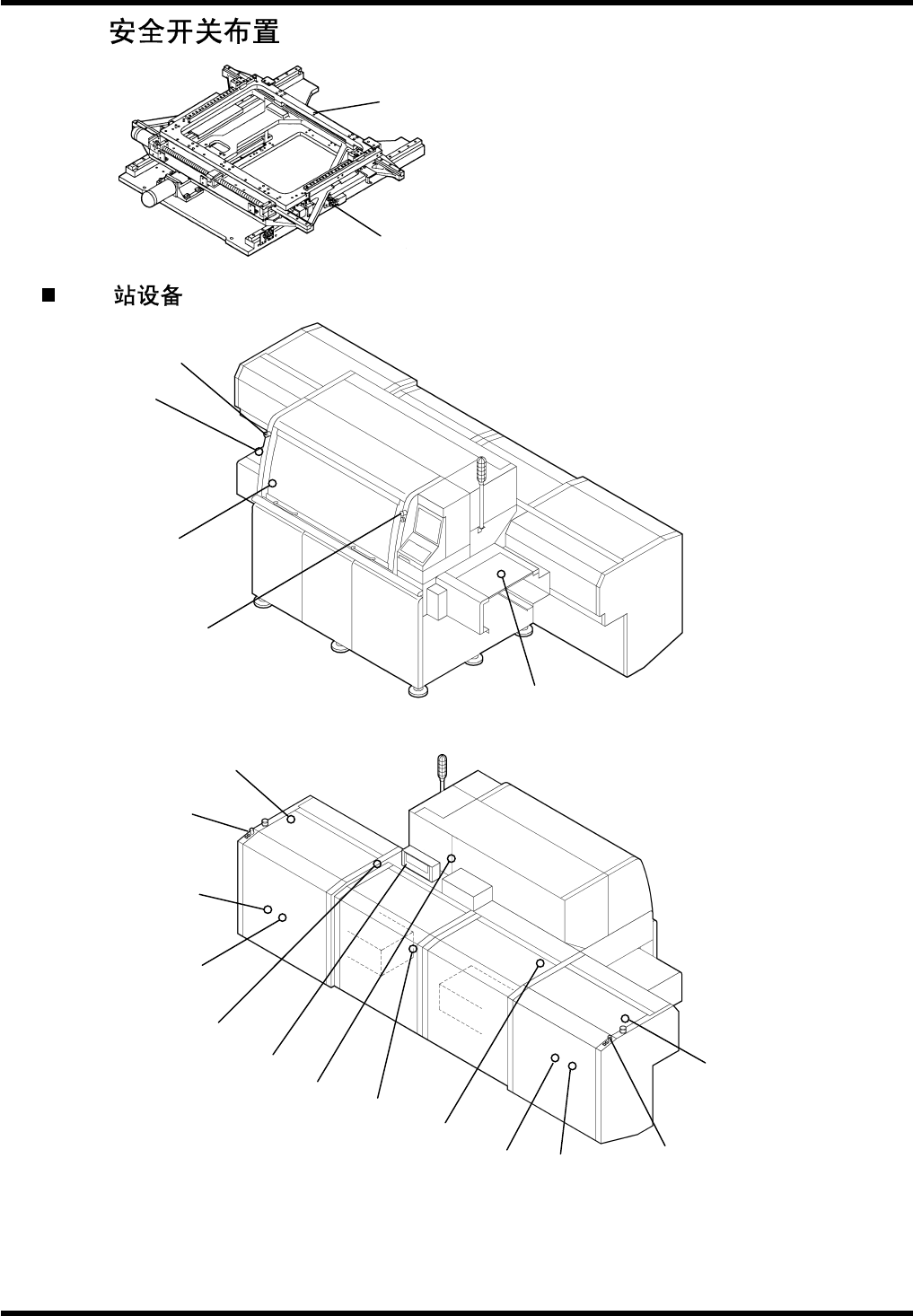

2.5.5
120
IL4
ES1
IL2
ES2
IL5
ES4
IL10
ES5
ES3
IL8
ZRS
IL7
IL9
ZLPL
TSA2
IL6
ZRML
ZLS
XSL
YSL
