AVK3 维修 手册 3.1 安装 概要 D77M CC-11-01 0-B0 3.1-3 3.1.5 下图所示为在本机各点测定的噪声数据。 位置 A B C D E F G H I J D / N 测量 值（ dB ） 70.9 70.4 70.8 71. 8 69.6 70.1 71 .0 70.4 68.2 70.6 33.3 D / N ：黑 暗噪声 3.1.6 务必安装防护装置和警示灯。 = = 参阅《安全注意事项》进行安…
AVK3
维修手册
3.1
安装概要
D77MCC-11-010-B0
3.1-2

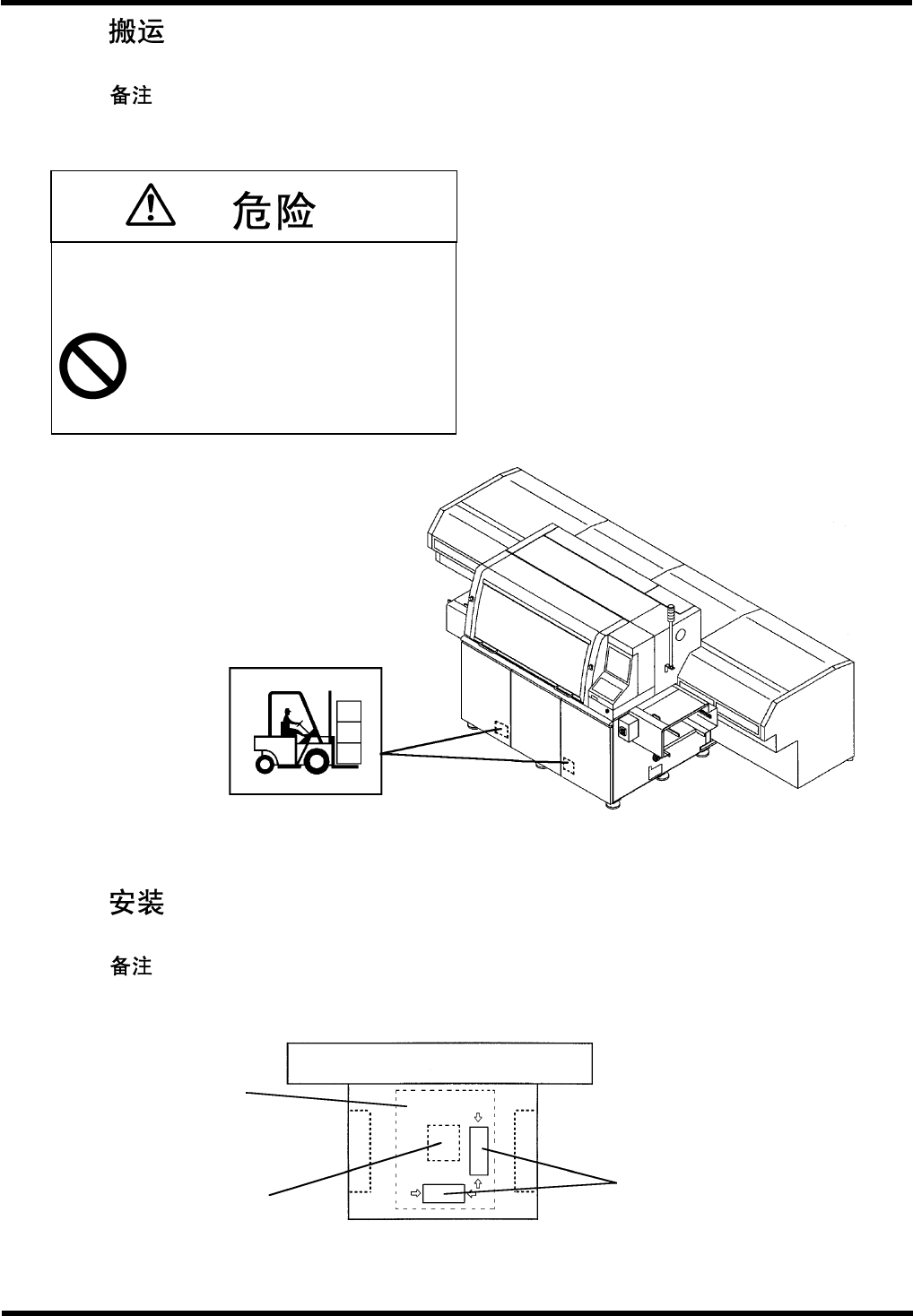

3.1.3
机器的搬运由我们的服务人员来完成。
= =
如果客户想要自己移动机器，应使用能承受本机重量的适合的搬运设备。
3.1.4
使用气泡水平仪安装机器，使之与地面平行。
= =
如果机器安装得不呈水平状态就达不到预期的功能。
务必使用确当的（搬运）装置，切勿进
入设备下面。
严禁
不正确的搬运可能会使负载跌落，导致
受伤。
叉车叉臂插入点
供料器托架
气泡水平仪安装位置
上料器
下料器
砧座单元
X-Y
台基座
AVK3
维修手册
3.1
安装概要
D77MCC-11-010-B0
3.1-3

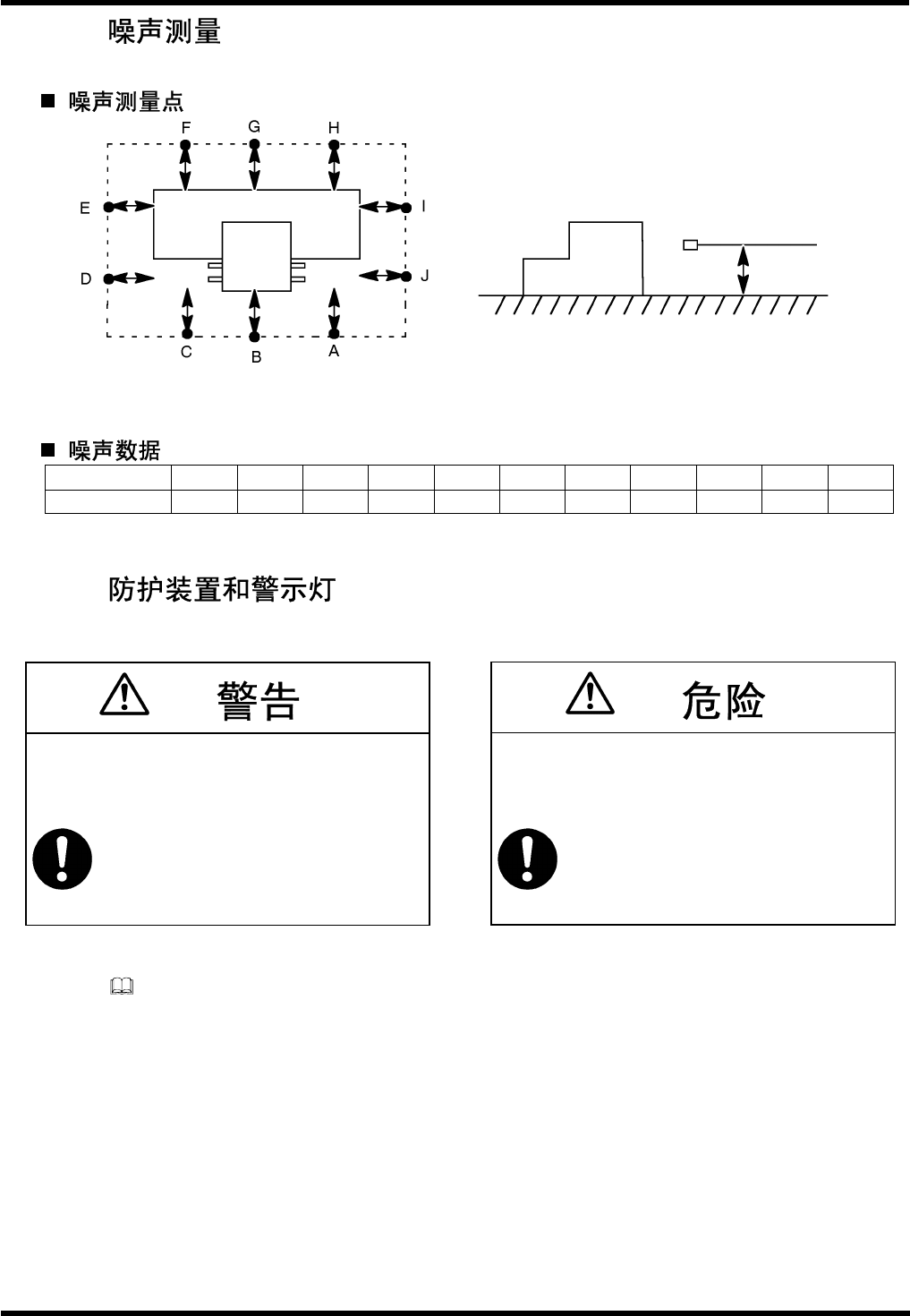

3.1.5
下图所示为在本机各点测定的噪声数据。
位置
A B C D E F G H I J D / N
测量值（
dB
）
70.9 70.4 70.8 71.8 69.6 70.1 71.0 70.4 68.2 70.6 33.3
D / N
：黑暗噪声
3.1.6
务必安装防护装置和警示灯。
= =
参阅《安全注意事项》进行安全联锁开关布置。
务必检查安全联锁开关。
在使用机器时没有或不用联锁可能会导
致受伤危险。
进行接线前务必将机器电源开关断开。
电源开关开启时工作可能会导致触电危
险。
（顶视）
（侧视）
1 m
1 m
1 m
1 m
1.6 m
AVK3
维修手册
3.1
安装概要
D77MCC-11-010-B0
3.1-4
3.1.7
将主气管连接到机器上。
应确保主气源压力大于
0.5Mpa
（
5kgf
／
cm
2
）和流量大于
150L
／
min
（
A
．
N
．
R
）。
= =
主气源应无诸如水分之类的杂质。
在连接好管路之后，供给主压缩空气，并利用调压单元将气压调到
0.5MPa
。
连接管路时务必切断主气源。
将气压调到零，否则您会受到人身伤害。
