AVK3 维修 手册 3.2 连接 电源 D77M CC-11-02 0-A0 3.2-4 = = 由于机器采用安全接地结构， 所以接地对于防止触电、 火灾和设备的误动作很重要。 2. 1. 如何接地 = = 接地电缆的横截面积应等于或大于主电源供应电缆的横截面积。 200V 达到 10K VA 5.3 mm 2 AW G10 达到 20K VA 8.0 mm 2 AW G8 达到 40K VA 14.0 mm 2 AW G6 = =…
AVK3
维修手册
3.2
连接电源
D77MCC-11-020-A0
3.2-3

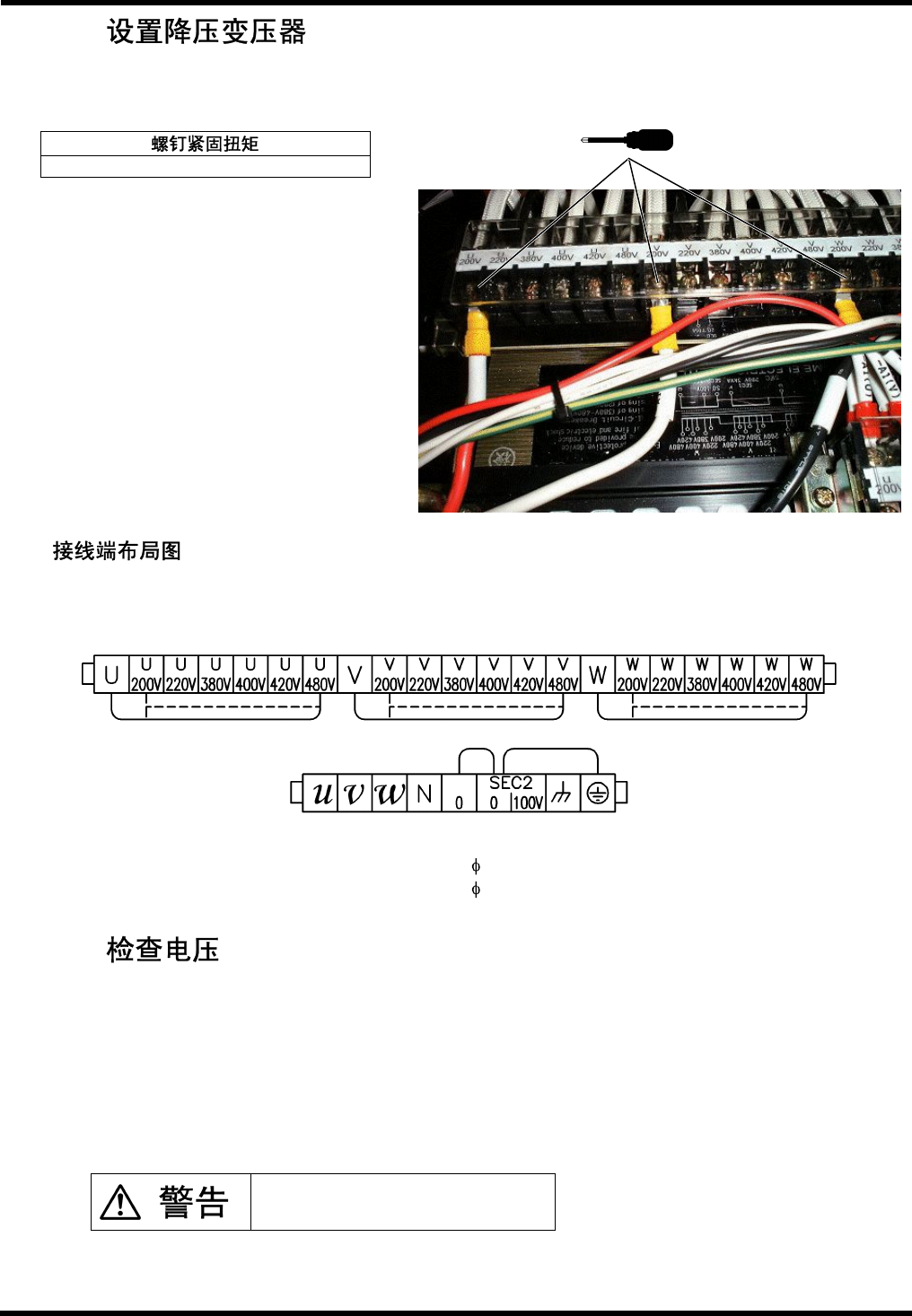

3.2.3
断开配电盘上的电源开关。
分别连接
U
、
V
和
W
到合适的电压端子。
1.4 ~ 1.8 Nm
3.2.4
使用检测器测量降压变压器的输入和输出接线端之间的电压，以确保电压额定。
1.
1.
断开降压变压器外侧的断路器和电路保护器。
2.
合上主电源开关。
3.
使用检测器测量降压变 压器输入接线端之间的电压，以确保额定电压。
4.
测量降压变压器的输出接线端。在
U
和
V
、
V
和
W
、
W
和
U
之间的电压应当为
200V AC
。
务必确保合格的技术人员进行电压测
量。
输出接线端
U, V, W
：
3 200V
0, 100V
：
1 100V
输入接线端
从
200 / 220 / 380 / 400 /
420 / 480
选择
AVK3
维修手册
3.2
连接电源
D77MCC-11-020-A0
3.2-4
= =
由于机器采用安全接地结构，所以接地对于防止触电、火灾和设备的误动作很重要。
2.
1.
如何接地
= =
接地电缆的横截面积应等于或大于主电源供应电缆的横截面积。
200V
达到
10KVA
5.3 mm
2
AWG10
达到
20KVA
8.0 mm
2
AWG8
达到
40KVA
14.0 mm
2
AWG6
= =
EN
标准规定接地电缆的横截面积应等于或大于机器供电电缆的横截面积
不得拼接接地电缆
符合三级接地（
D
级）要求
接地应当符合地方电气法规的要求
= =
接地电阻（机器和地之间）：
100

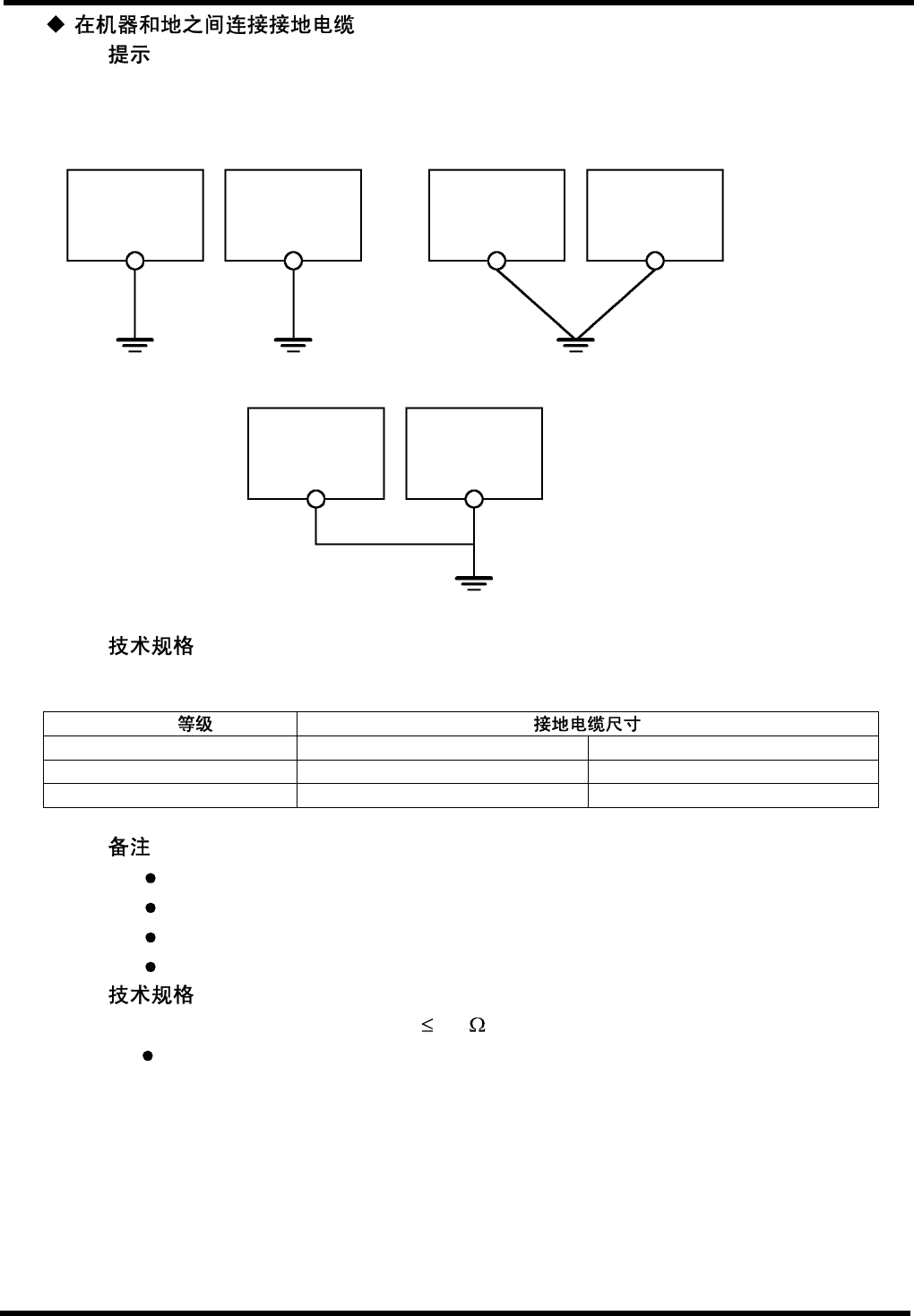

配置接地电缆时，必需符合下列条件：
使接地电缆线尽可能远离对噪声敏感的装置的输入
/
输出电线，同时，尽可能
缩短导线平行敷设的距离。
机器
A
机器
A
机器
B
机器
B
机器
A
机器
B
三级接地装置
专用接地装置：
OK
共用接地装置：
OK
共用接地装置：
NG
三级接地装置
AVK3
维修手册
3.3
检查安全装置
D77MCC-11-030-A0
3.3-1
3.3.
D77MCC-11-030-A0
3.3.1
确保下面的安全装置正常运行。
= =
有关开关的位置，请参照
2.5.5
节。
紧急停机开关
安全连锁开关（前盖、上料器
/
下料器盖子）
超限位开关
紧急停机开关：
合上“
POWER ON
”开关后，再按紧急停机开关，检查是否能关闭电源（“
POWER
ON
”开关断开状态）并确保紧急停机开关处于保持状态。
安全连锁开关：
在机器运行时按安全连锁开关会立刻停止机器的运行。（安全停机状态）
屏幕上显示“安全停机”信息。
当电源处于
OFF
位置时，关闭安全连锁开关，按“启动”键切断安全停机状态。这
将使机器立即回到该状态，然后安全连锁开关开启。
超限位开关：
关闭“伺服电机”，并朝负方向手动移动
X
、
Y
、或
Z
轴，使超限位开关断开。这
时，检查电源是否断开。
使所移动的轴复位到原来的位置并按“
POWER ON
”键，则会启动机器。
