AVK3 维修 手册 4.1 控制系 统配置 D77M CC-14-02 0-A0 4.1-3 4.1.3 P-783 P-783 ( Panad ac-783 )是采用 16 位微处理机的多 CPU 系统控制器。

AVK3
维修手册
4.1
控制系统配置
D77MCC-14-020-A0
4.1-2

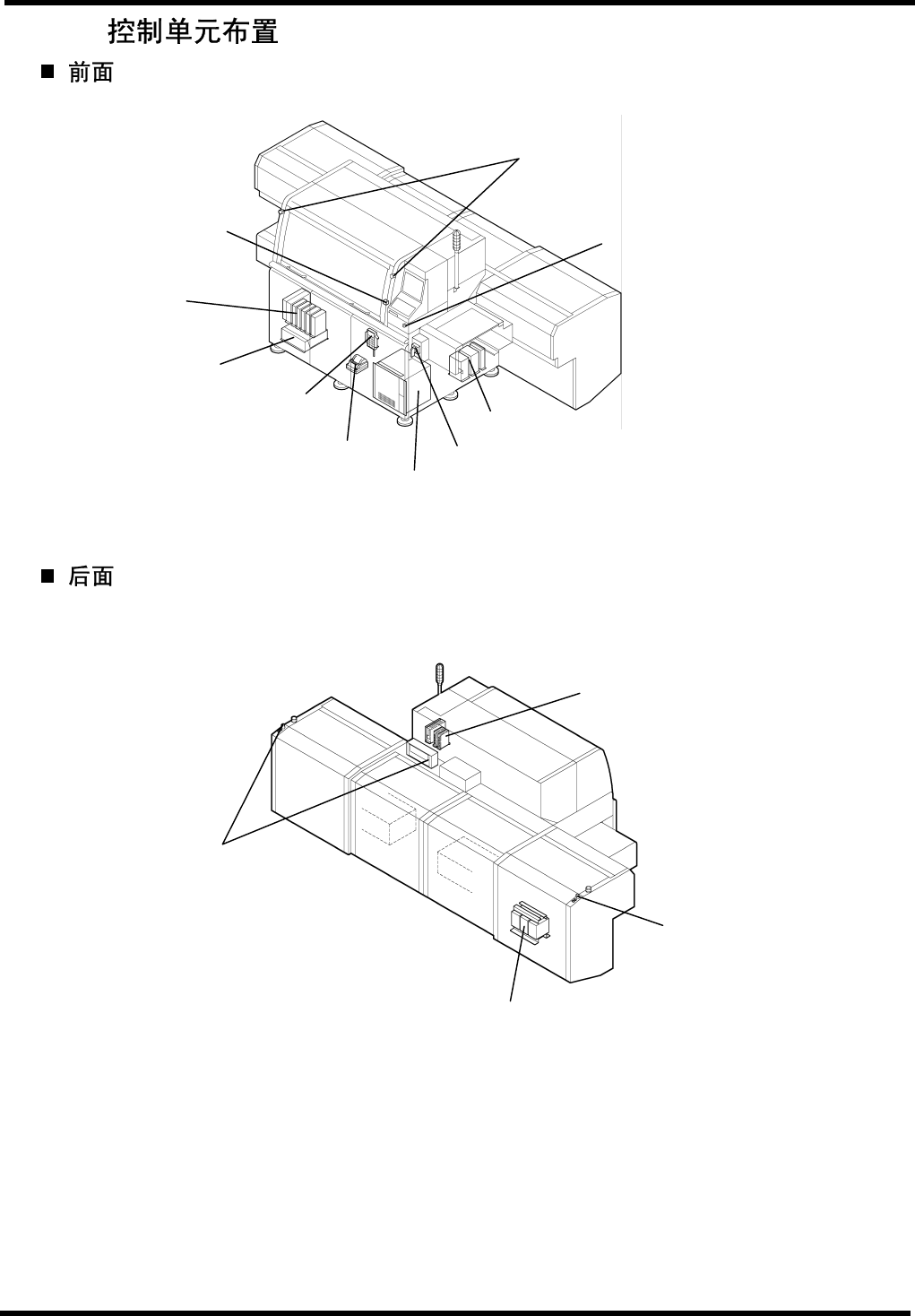

4.1.2
紧急停机开关
紧急停机开关
变压器盒
交流伺服电机驱动器
* NM-AA30
维修开关
紧急停机开关
交流伺服电机驱动器
配电装置
副控制台
启动开关
打印机
主开关
交流伺服电机驱动器
主控制器

AVK3
维修手册
4.1
控制系统配置
D77MCC-14-020-A0
4.1-3

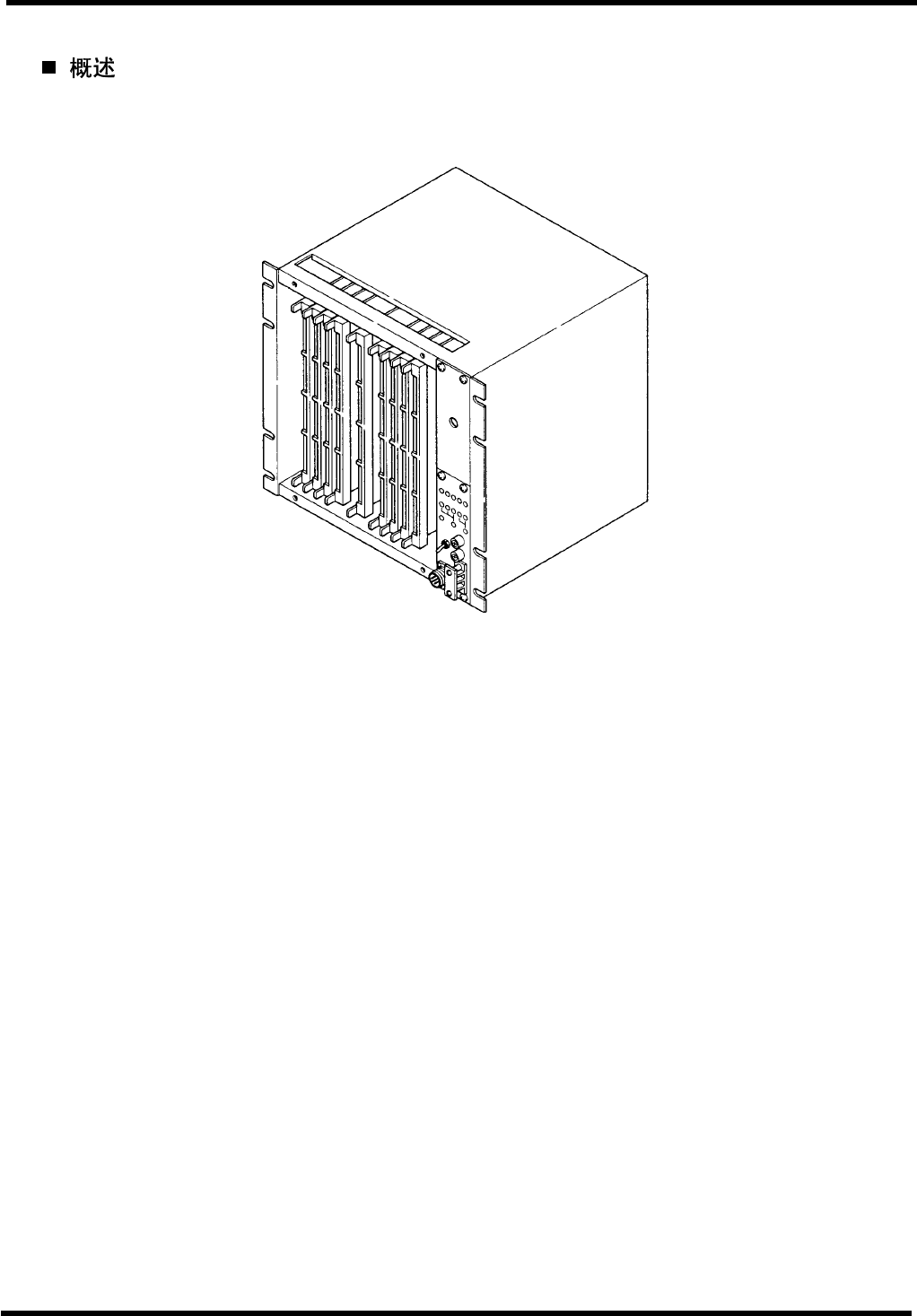

4.1.3 P-783
P-783
(
Panadac-783
)是采用
16
位微处理机的多
CPU
系统控制器。

AVK3
维修手册
4.1
控制系统配置
D77MCC-14-020-A0
4.1-4
P783
由以下各种控制卡组成:
MMC
卡
型号:
JA-M00006-C1
插口号:
1
功能:
MMC
是“主机控制”的英文缩写。
MMC
卡对所有其它控制卡进行控制,它
接收来自其它控制卡的数据,并向其它控制卡传送正确的命令。
MMI
卡
型号:
LA-M00105-5F
插口号:
3
功能:
MMI
是“主机接口”的英文缩写。
MMI
卡控制外部环节的接口,并将数据送
至
MMC
卡。
连接器布置:
SC
卡
型号:
JA-M00016-C1
插口号:
5
功能:
利用顺序控制,
SC
卡对插入头系统、传送系统以及出错处理作出判定。
它将判定结果的数据送至
MMC
卡,并将指令从
MMC
卡送至其它控制卡。
连接器布置:
脉冲电机控制卡
型号:
SA-M00223
插口号:
8
功能:
T
脉冲电机控制卡接收来自
MMC
卡的数据,计算脉冲数和电机转向,然
后将信号数据送至脉冲电机驱动器。(选购)
连接器布置:
CN1 CRT MMI
CN1 SC3 SC2 SC1
CN1 CN2 CN3
