AVK3 维修 手册 4.1 控制 系统配 置 D77M CC-14-02 0-A0 4.1-6 4.1.4 Panadac 3 26M-2.0Kw H H Panadac 3 26M-2.5kW ZL ZR - 120 / ZR - 6 0 Panadac 3 26M-750W Y T A
AVK3
维修手册
4.1
控制系统配置
D77MCC-14-020-A0
4.1-5
识别卡
型号：
FA-M00862-43A
功能：
将来自
CCD
摄象机的元件插入孔数据记入存储器，并与预先确定的标准孔
位作比较后对数据进行计算。该计算结果送至
MMC
卡。
插口号：
10
连接器布置：
NC
控制卡
型号：
FA-M00225-2A
插口号：
12
功能：
NC
卡接收来自
MMC
卡的运行状态信号，并按照
NC
程序设定的数值将信
号送至交流伺服驱动器以控制交流伺服电机。
连接器布置：
NC1-A NC4 NC3 NC2 NC1
AVK3
维修手册
4.1
控制系统配置
D77MCC-14-020-A0
4.1-6

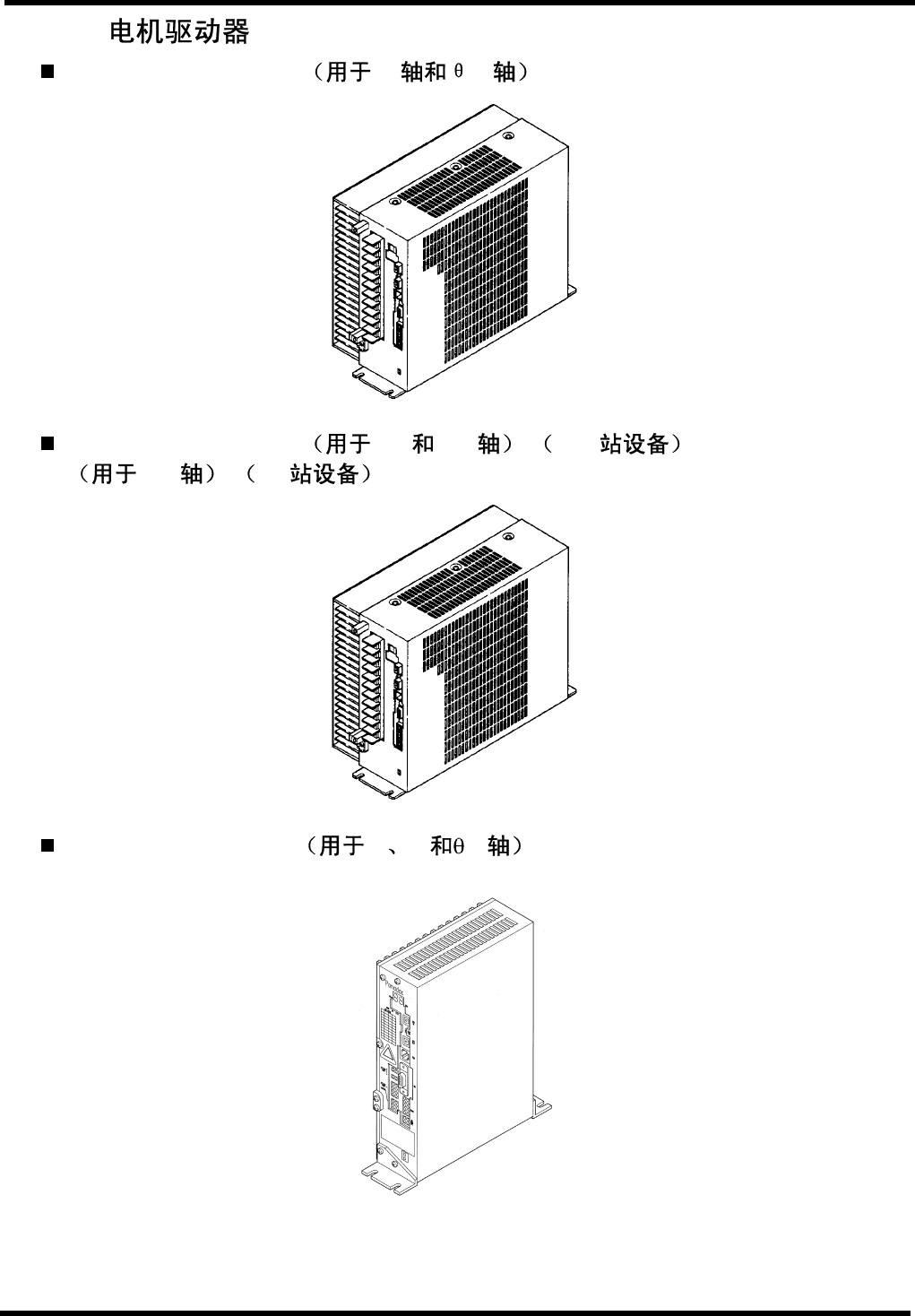

4.1.4
Panadac 326M-2.0Kw H H
Panadac 326M-2.5kW ZL ZR - 120 /
ZR - 60
Panadac 326M-750W Y T A
AVK3
维修手册
4.1
控制系统配置
D77MCC-14-020-A0
4.1-7
Panadac 326M-400W X
Panadac 326M-100W U
