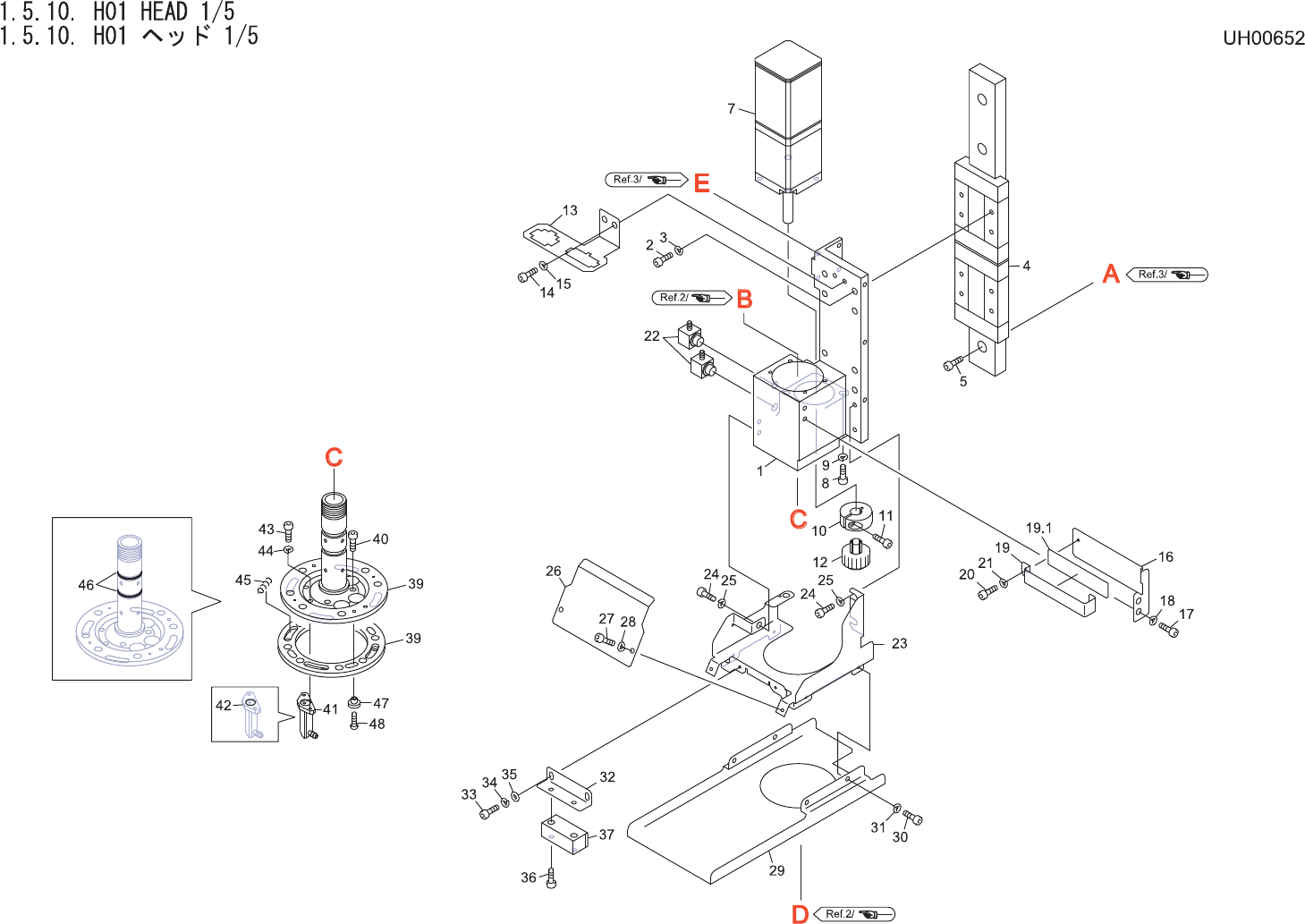

1.5.10.H01HEAD1/5
1.5.10.H01ヘッド1/5
UH00652
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM20773 1 SLIDER スライダ AL
2 H5275A 7 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
3 W1021A 7 WASHER,LOCK ワッシャスプリング 3M/M FE
4 XG00122 1 GUIDE,RAIL ガイドレール OT
5 H5274A 6 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
7 AA37408 1 MOTOR モータ OT
8 H5277A 2 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
9 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
10 PM04633 1 COLLAR カラー FE
11 H5268Z 1 BOLT,HEXSOCKET ボルト六角穴 M02.5X008 FE
12 PM05963 1 GEAR ギヤ FE
13 PB06245 1 BKT,TERMINAL ＢＫＴターミナル FE
14 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
15 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
16 PB15162 1 BKT,WIRING ＢＫＴ配線 FE
17 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
18 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
19 PB15131 1 BKT,RETAINER ＢＫＴ押え FE
19.1 PS00821 1 SHEET シート OT
20 H5265A 1 BOLT,HEXSOCKET ボルト六角穴 M02X005 FE
21 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
22 A4068G 2 ELBOW エルボ M-5ALU-3 OT
23 PB17066 1 BKT,COVER ＢＫＴカバー FE
24 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
25 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
26 PB12992 1 HOLDER,STRAP 受け当て AL
27 H5264T 2 BOLT,HEXSOCKET ボルト六角穴 M02X004 FE
28 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
29 PB17073 1 COVER カバー FE
30 H5264A 4 BOLT,HEXSOCKET ボルト六角穴 M02X003 FE
31 W1020A 4 WASHER,LOCK ワッシャスプリング 2M/M FE
32 PB17202 1 BKT ＢＫＴ FE
33 H5264T 2 BOLT,HEXSOCKET ボルト六角穴 M02X004 FE
34 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
35 W1039A 2 WASHER,FLAT ワッシャ平 2M/M FE
36 H5429X 2 BOLT,HEXSOCKET ボルト六角穴 SSH-M03X010 OT
37 S40289 1 SENSOR,PHOTO センサフォト EX-26B-PN OT
39 PM20155 1 GEAR ギヤ OT
