PTS-NXT-10JE - 第114页

1. PARTS PLACING / 部品装着 114 PTS-NXT-10JE Vol.1

100%1 / 891
1.5.10.H01HEAD2/5
1.5.10.H01ヘッド2/5
UH00652
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA60706 1 SLEEVE スリーブ OT
2 PM20282 1 CAP キャップ FE
3 PZ30441 1 SPRING スプリング FE
4 PM36082 1 PIPE パイプ FE
5 PM20324 1 SLEEVE スリーブ FE
5.1 A5202W 1 ORING Ｏリング ﾟ6.60X0.81(NBR) OT
5.2 PM20293 1 COLLAR カラー FE
5.3 H1339A 1 PAD,VACUUM パットバキューム KP-3.5-N OT
6 PM11691 1 NUT,LOCK ナットロック AL
7 N4018A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X003ｸﾎﾞﾐｻｷ FE
8 K5613A 1 BLOCK 駒 SM-301E OT
9 PB06641 1 RETAINER,BEARING 押えベアリング FE
10 H5268T 4 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
11 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
12 H42220 1 BEARING ベアリング 7901CTYDBC7P5 OT
13 PM20304 1 COLLAR,BEARING カラーベアリング AL
14 H1166T 4 PACKING パッキン MY-16 OT
15 A52030 3 ORING Ｏリング ﾟ21.50X1.50(NBR) OT
16 AA61304 1 SPACER スペーサ OT
17 AA1TM04 1 SHAFT,SPLINE シャフトスプライン OT
18 A5203A 1 ORING Ｏリング ﾟ8.31X1.00(NBR) OT
22 H2168A 1 PIN,PARALLEL ピン平行 ﾟ1.6X4Aｼｭ(ｽﾃﾝﾚｽ) OT
23 PZ11901 4 SCREW,C/RPAN 小ネジ十穴鍋 FE
24 AA1FR03 1 FLANGE フランジ OT
25 PZ11671 2 STOPPER ストッパ OT
26 H5266A 4 BOLT,HEXSOCKET ボルト六角穴 M02X006 FE
27 W1020A 4 WASHER,LOCK ワッシャスプリング 2M/M FE
28 PH00274 2 PIN,CLAMP ピンクランプ OT
30 PM11721 1 PLUG プラグ FE
31 PS00811 1 SHEET シート PL
32 PZ09531 1 HOSE,AIR ホースエアー OT
33 PS01220 1 SEAL シール PL
34 AA1FZ04 1 FILTER フィルタ OT
35 PZ22531 1 HOOK フック FE
1.
PARTS
PLACING
/
部品装着
113
PTS-NXT-10JE
Vol.1
1.
PARTS
PLACING
/
部品装着
114
PTS-NXT-10JE
Vol.1

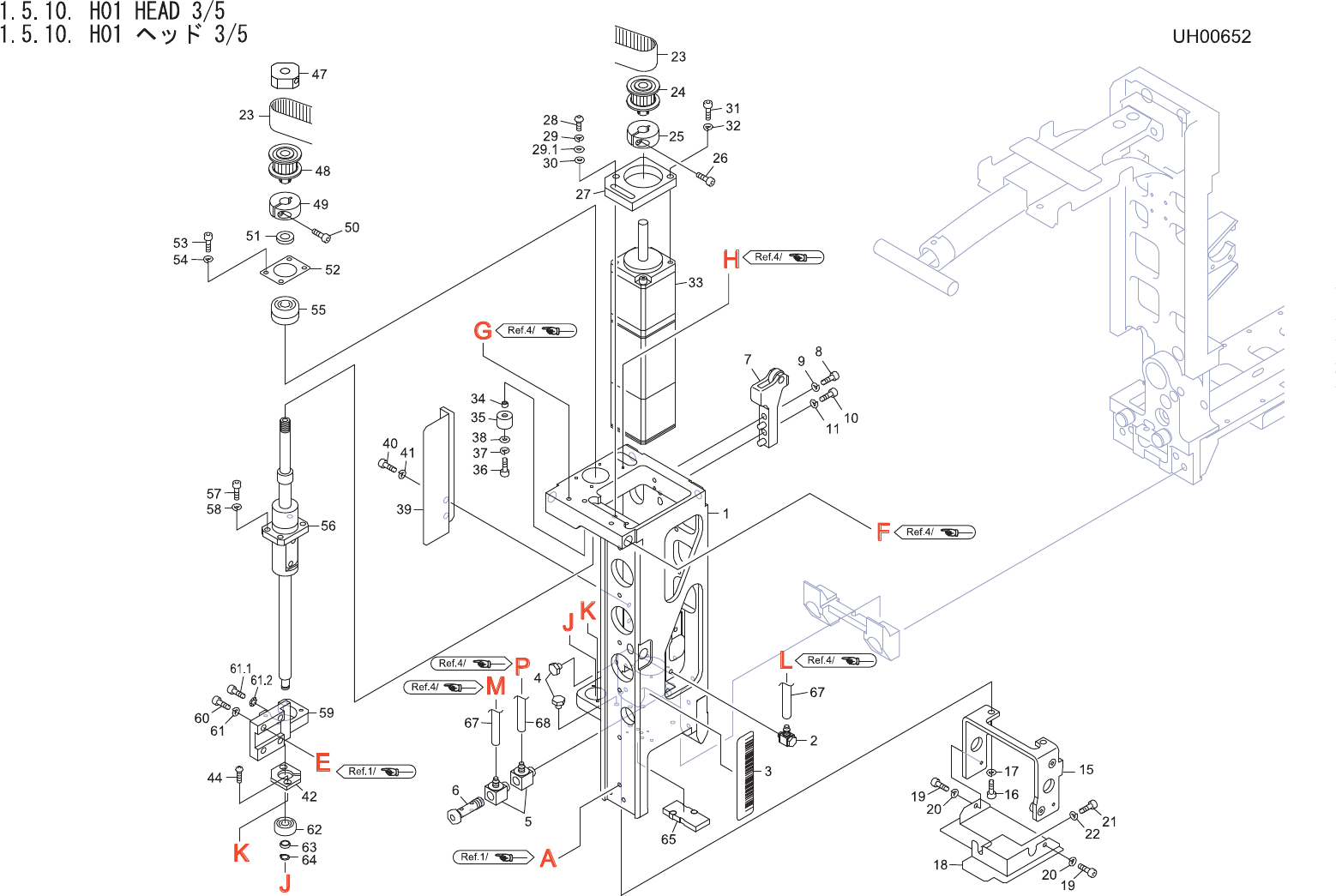

1.5.10.H01HEAD3/5
1.5.10.H01ヘッド3/5
UH00652
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA20F10 1 BODY 本体 OT
2 A4067A 1 ELBOW エルボ M-3ALU-4 OT
3 PX05341 1 SEAL,BARCODE シールバーコード OT
4 H3145H 2 PLUG プラグ M-3P OT
5 A4067T 2 ELBOW エルボ M-5ALHU-4 OT
6 PM35524 1 BOLT,JOINT ボルトジョイント FE
7 AA06D08 1 ROLLER ローラ OT
8 H5277A 1 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
9 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
10 H5276A 1 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
11 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
15 PB76391 1 BKT ＢＫＴ FE
16 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
17 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
18 PB81401 1 COVER,LOWER カバー下 FE
19 H5264T 2 BOLT,HEXSOCKET ボルト六角穴 M02X004 FE
20 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
21 H5273T 1 BOLT,HEXSOCKET ボルト六角穴 M03X004 FE
22 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
23 H45710 1 BELT,TIMING ベルトタイミング 102-2GT-6 OT
24 PZ05381 1 PULLEY プーリ OT
25 PM04633 1 COLLAR カラー FE
26 H5268Z 1 BOLT,HEXSOCKET ボルト六角穴 M02.5X008 FE
27 PM11812 1 BKT,MOTOR ＢＫＴモータ AL
28 K5256G 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X012 FE
29 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
29.1 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
30 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
31 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
32 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
33 XM00116 1 MOTOR,ACSERVO モータＡＣサーボ OT
34 PM11741 1 COLLAR カラー FE
35 PG00362 1 STOPPER ストッパ PL
36 H5266A 1 BOLT,HEXSOCKET ボルト六角穴 M02X006 FE
37 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
38 W1039A 1 WASHER,FLAT ワッシャ平 2M/M FE
39 PB10064 1 COVER,WIRING カバー配線 FE
40 H5273T 2 BOLT,HEXSOCKET ボルト六角穴 M03X004 FE
1.
PARTS
PLACING
/
部品装着
115
PTS-NXT-10JE
Vol.1
