2.7.PARTSCAMERA(HIGHRESOLUTIONCAMERA) 2. 7.パ ーツカ メラ(高 分解能 カメラ ) UG00811 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 H2093E 2 PIN,PARALLEL ピン 平行 ﾟ4X10 …
A
Ref.
PARTS CAMERA LIGHT
1
10
6
10
12
11
1
14
7
8
9
10
10
15
16
2
5
4
3
13
5
4
3
5
4
3
UG00811
2.
VISION
SYSTEM
/
画像処理
142
PTS-NXT-10JE
Vol.1

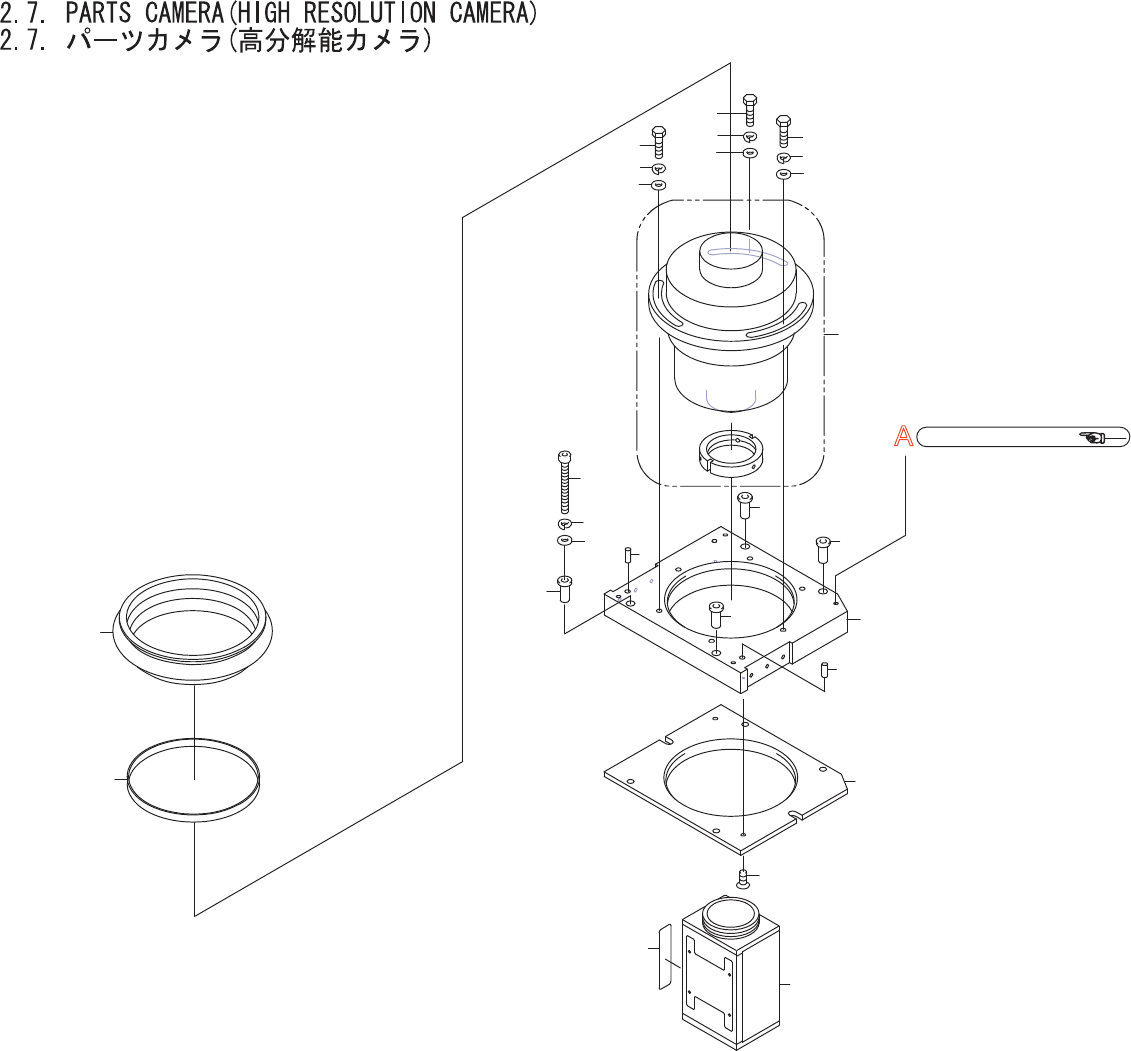

2.7.PARTSCAMERA(HIGHRESOLUTIONCAMERA)
2.7.パーツカメラ(高分解能カメラ)
UG00811
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H2093E 2 PIN,PARALLEL ピン平行 ﾟ4X10Aｼｭｽﾃﾝﾚｽ OT
2 XR00331 1 LENS レンズ OT
3 H5178A 3 BOLT,HEX ボルト六角 M05X020 FE
4 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
5 W1044A 3 WASHER,FLAT ワッシャ平 4W-5 FE
6 PM82981 1 BKT ＢＫＴ FE
7 H5295A 4 BOLT,HEXSOCKET ボルト六角穴 M04X035 FE
8 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
9 W1040S 4 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
10 PJ06591 4 BUSHING ブシュ OT
11 PH00371 1 BKT ＢＫＴ OT
12 K5357T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
13 XK00795 1 CAMERA カメラ OT
14 PX04771 1 SEAL,BARCODE シールバーコード OT
15 PG04703 1 SEAL,RUBBER シールゴム PL
16 PJ19410 1 COLLAR,SPACER カラー スペーサ PL
2.
VISION
SYSTEM
/
画像処理
143
PTS-NXT-10JE
Vol.1
A
Ref.
PARTS CAMERA
12
15
14
13
7
6
21
20
20
22
20
20
18
17
17
22
22
22
15
15
15
16
22
15
43
44
49
8
11
10
48
2
1
5
23
3
UG00811
2.
VISION
SYSTEM
/
画像処理
144
PTS-NXT-10JE
Vol.1
