2.8.PARTSCAMERALIGHT(HIGHRESOLUTIONCAMERA) 2. 8.パ ーツカ メララ イト(高 分解能 カメラ ) UG00811 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB65482 1 COVER カバー FE 2 K…
A
Ref.
PARTS CAMERA
12
15
14
13
7
6
21
20
20
22
20
20
18
17
17
22
22
22
15
15
15
16
22
15
43
44
49
8
11
10
48
2
1
5
23
3
UG00811
2.
VISION
SYSTEM
/
画像処理
144
PTS-NXT-10JE
Vol.1

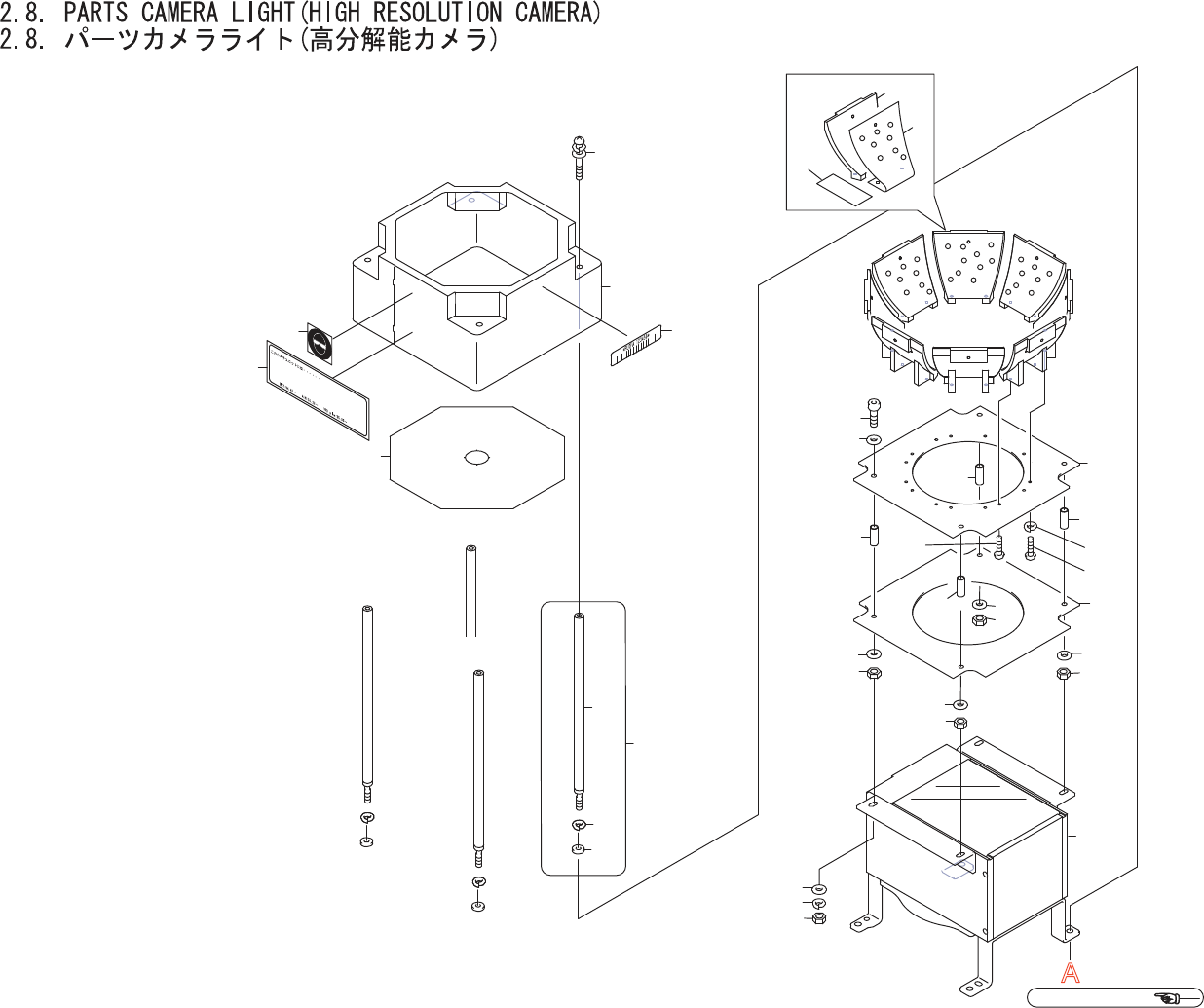

2.8.PARTSCAMERALIGHT(HIGHRESOLUTIONCAMERA)
2.8.パーツカメラライト(高分解能カメラ)
UG00811
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB65482 1 COVER カバー FE
2 K51993 4 SCREW,WASHERASS'Y 小ネジ座金組込み M03X012ﾅﾍﾞｾﾑｽP4(3ｶｼﾛ) FE
3 XK03144 1 COVER,GLASS カバーガラス OT
5 AA3XK03 4 BOLT ボルト OT
6 PM98573 4 BOLT ボルト FE
7 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
8 PM02885 4 WASHER ワッシャ FE
10 DBGC1672 8 HOLDER,LIGHT ホルダライト OT
11 XK05270 8 BOARD,PRINTEDCIRCUIT 基板プリント OT
12 XK04760 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
13 H5282A 4 BOLT,HEXSOCKET ボルト六角穴 M03X030 FE
14 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
15 W1040R 8 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
16 W1042A 4 WASHER,FLAT ワッシャ平 4W-3 FE
17 N4001S 16 SCREW ネジ U-2506-S1ｾﾑｽﾈｼﾞ FE
18 W10017 1 WASHER ワッシャ EE-0306-05R FE
20 S32270 4 SPACER スペーサ CZ-315 OT
21 XK04771 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
22 N10795 8 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
23 AA2RT09 1 LAMP ランプ OT
43 PX04781 1 SEAL,BARCODE シールバーコード OT
44 PZ25701 1 SEAL シール PL
48 PZ37160 1 TAPE テープ OT 100pieces/set
49 PX08560 1 NAMEPLATE 銘板 OT
2.
VISION
SYSTEM
/
画像処理
145
PTS-NXT-10JE
Vol.1

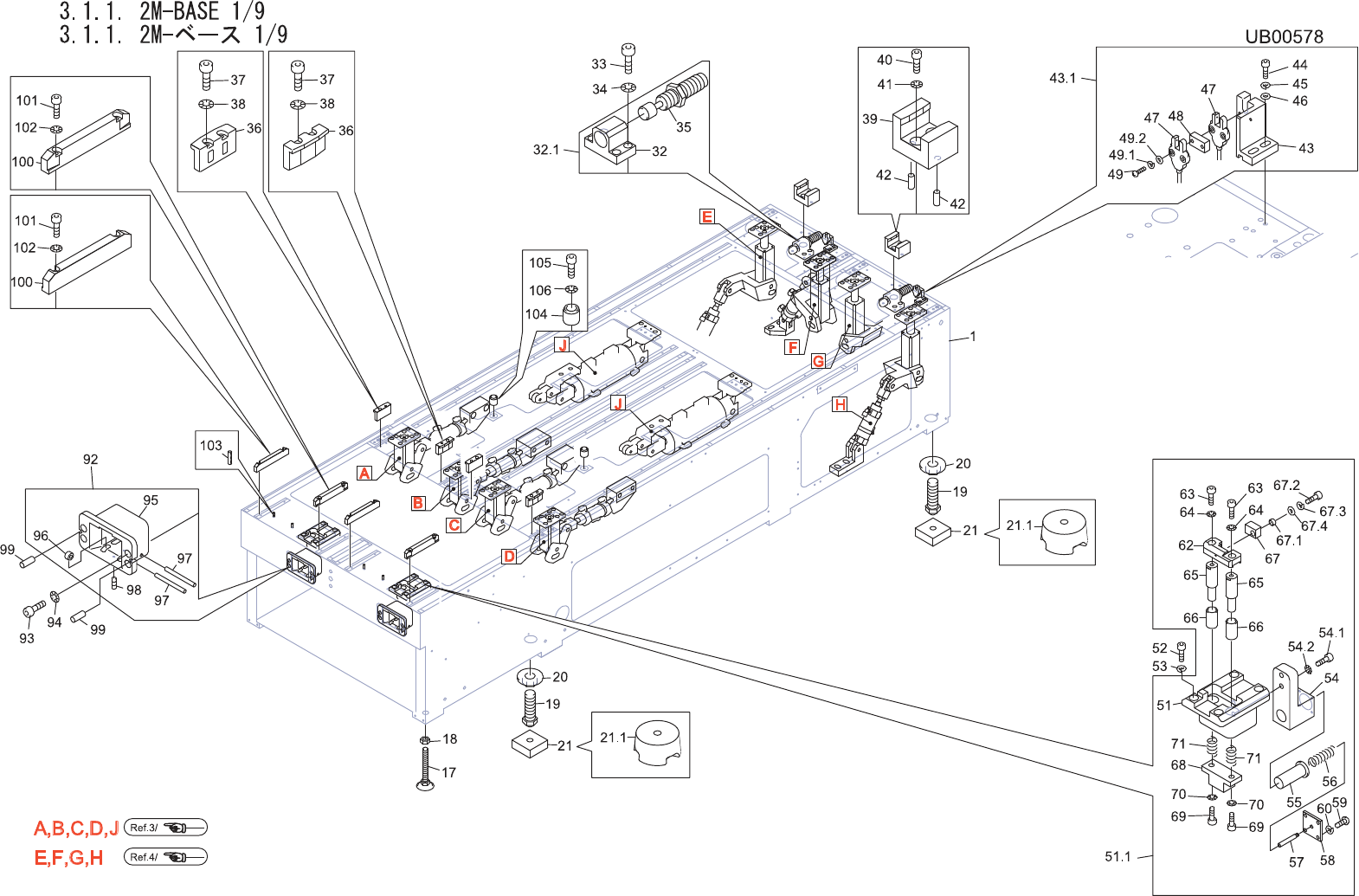

3.
