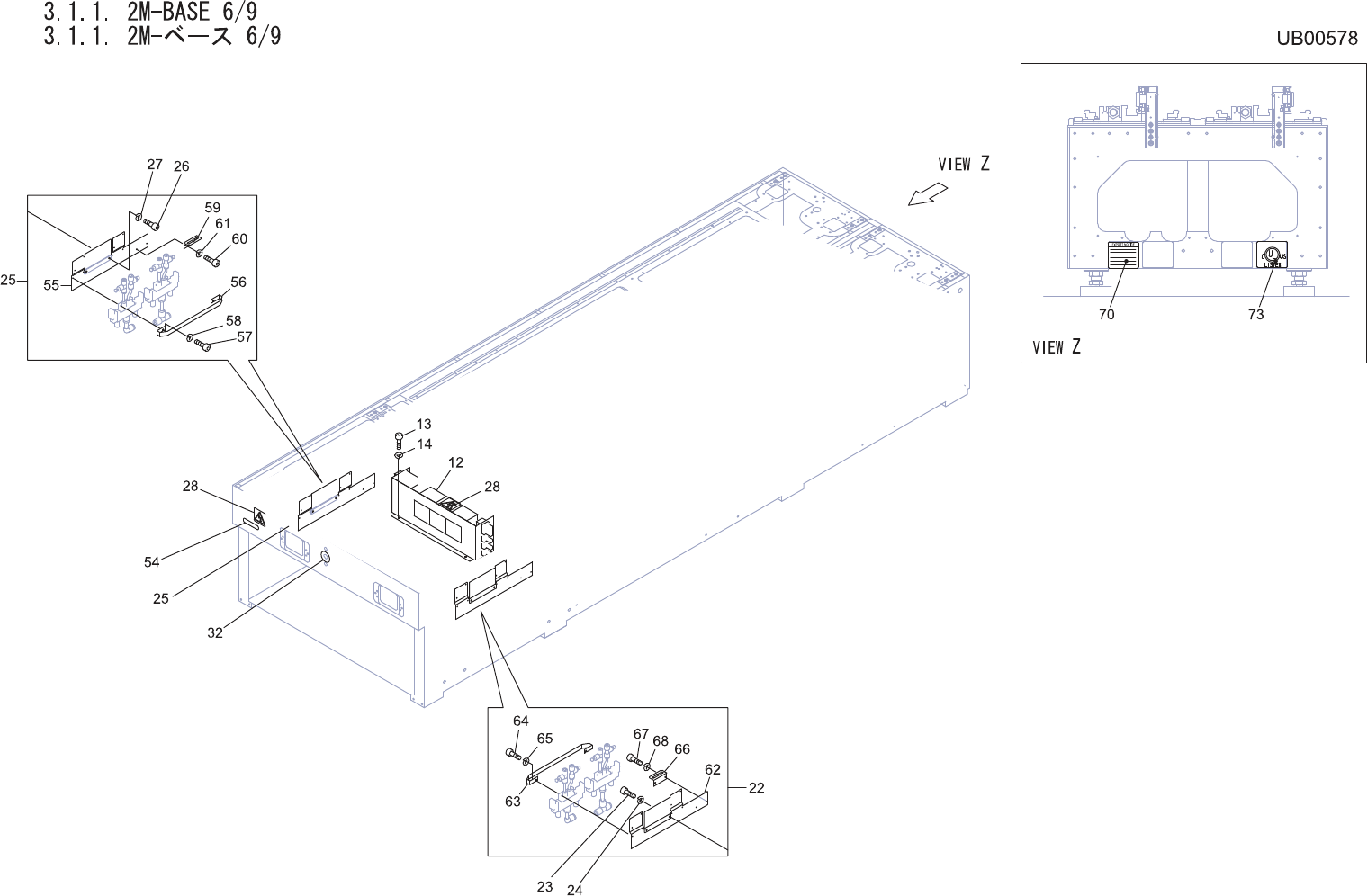

3.1.1.2M-BASE6/9
3.1.1.2M-ベース6/9
UB00578
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
12 AJ04209 1 BKT ＢＫＴ OT
13 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
14 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
22 AA55209 1 VALVE バルブ OT
23 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
24 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
25 AA55310 1 VALVE バルブ OT
26 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
27 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
28 PZ25380 2 SEAL シール PL
32 RX00191 1 NAMEPLATE 銘板 OT
54 PX01450 1 SEAL,BARCODE シールバーコード OT BA2MB
55 PB26635 1 BKT,VALVE ＢＫＴバルブ FE
56 PB31392 1 GUIDE ガイド FE
57 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
58 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
59 PB09394 1 BKT ＢＫＴ FE
60 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
61 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
62 PB26694 1 BKT,VALVE ＢＫＴバルブ FE
63 PB31392 1 GUIDE ガイド FE
64 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
65 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
66 PB09394 1 BKT ＢＫＴ FE
67 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
68 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
70 PX08391 1 NAMEPLATE 銘板 OT
73 EEBR3610 1 SEAL シール OT ﾘｻｲｸﾙﾏｰｸ
