3.
BASE
/
ベース
176
PTS-NXT-10JE
Vol.1

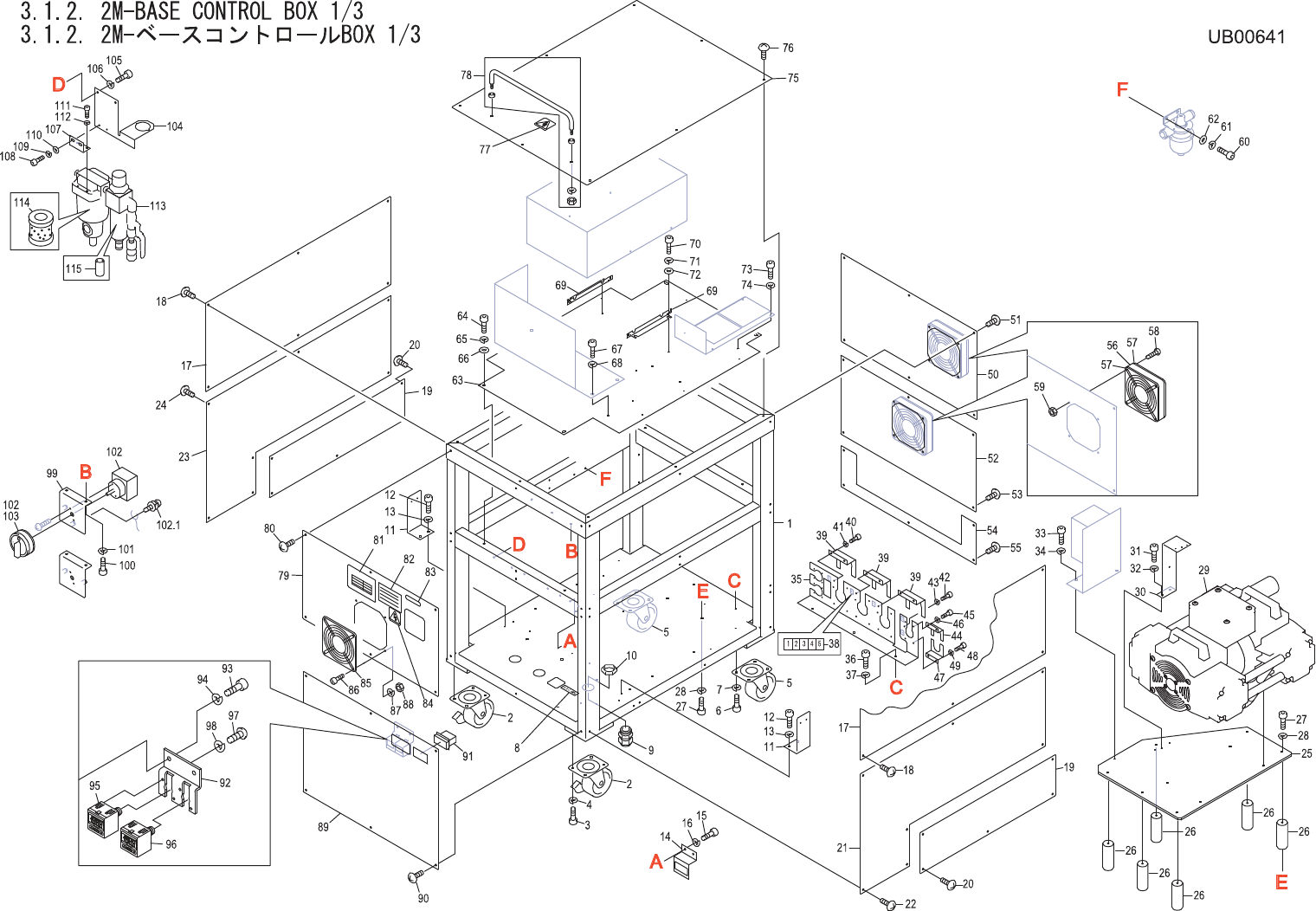

3.1.2.2M-BASECONTROLBOX1/3
3.1.2.2M-ベースコントロールBOX1/3
UB00641
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB45422 1 FRAME フレーム FE
2 K2024W 2 CASTER,UNIVERSAL キャスタ自在 NO.105-N-S OT
3 H5321A 8 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
4 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
5 K2024R 2 CASTER キャスタ NO.105-N OT
6 H5321A 8 BOLT,HEXSOCKET ボルト六角穴 M06X012 FE
7 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
8 PZ07820 1 SEAL シール PL
9 K5372T 1 CONNECTOR コネクタ ST21 OT
10 N10113 1 NUT ナット GMP2153019050 OT
11 PB45751 2 BKT ＢＫＴ FE
12 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
13 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
14 PB44590 1 BKT ＢＫＴ FE
15 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
16 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
17 PB21032 2 COVER,SIDE カバーサイド FE
18 K5207A 12 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
19 PB45490 2 COVER カバー FE
20 K5207A 10 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
21 PB45460 1 COVER,SIDE カバーサイド FE
22 K5207A 7 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
23 PB45450 1 COVER,SIDE カバーサイド FE
24 K5207A 7 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
25 PB45530 1 PLATE プレート FE
26 PB45540 6 LEG 脚 FE
27 H5322A 12 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
28 W1024A 12 WASHER,LOCK ワッシャスプリング 6M/M FE
29 XP00530 1 PUMP,VACUUM ポンプバキューム OT
30 PB20971 1 BKT ＢＫＴ FE
31 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
32 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
33 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
34 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
35 PB45501 1 BKT ＢＫＴ FE
36 H5298A 3 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
37 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
3.
BASE
/
ベース
177
PTS-NXT-10JE
Vol.1
3.1.2.2M-BASECONTROLBOX1/3
3.1.2.2M-ベースコントロールBOX1/3
UB00641
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 PZ17520 1 SEAL シール PL
39 PB61281 3 BKT ＢＫＴ FE
40 H5287A 6 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
41 W1022A 6 WASHER,LOCK ワッシャスプリング 4M/M FE
42 H5292A 1 BOLT,HEXSOCKET ボルト六角穴 M04X020 FE
43 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
44 PB45510 1 BKT ＢＫＴ FE
45 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
46 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
47 PB45520 1 BKT ＢＫＴ FE
48 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
49 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
50 PB21062 1 COVER,REAR カバーリヤー FE
51 K5207A 6 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
52 PB45470 1 COVER,REAR カバーリヤー FE
53 K5207A 5 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
54 PB45480 1 COVER カバー FE
55 K5207A 5 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
56 H30129 2 FAN ファン 9G1224G4D01 OT
57 K1141G 4 GUARD,FIN ガードフィン 109-1000G OT
58 K51996 8 SCREW,WASHERASS'Y 小ネジ座金組込み M04X040ﾅﾍﾞｾﾑｽP3 FE
59 N1079A 8 NUT,HEX ナット六角 M4(ｻﾞﾂｷ) FE
60 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
61 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
62 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
63 PB21001 1 PLATE プレート FE
64 H5299A 4 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
65 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
66 W1044A 4 WASHER,FLAT ワッシャ平 4W-5 FE
67 H5297A 3 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
68 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
69 PB14291 2 BKT ＢＫＴ FE
70 H5299A 4 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
71 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
72 W1044A 4 WASHER,FLAT ワッシャ平 4W-5 FE
73 H5297A 4 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
74 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
