3. BASE / ベース 186 PTS-NXT-10JE Vol.1

100%1 / 891
3.1.2.2M-BASECONTROLBOX3/3
3.1.2.2M-ベースコントロールBOX3/3
UB00641
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H3149K 1 PLUG,COUPLER プラグカプラ CAL23PF OT
2 S5220A 1 SOCKET,COUPLER ソケットカプラ CAL23SH OT
3 XB02500 1 VALVE,BALL バルブボール OT
4 A4061A 1 ELBOW エルボ 3/8 OT
5 H1282A 3 PIPE,DOUBLEENDED パイプ両口 3/8x25 OT
6 Y3043S 1 UNION ユニオン KQ2Y16-03S OT
7 A4151A 1 ELBOW エルボ KQ2L12-16 OT
8 A4151B 1 ELBOW エルボ KQ2L08-12 OT
9 A4066S 1 ELBOW エルボ KQ2L04-08 OT
10 Y3074Z 1 UNION ユニオン KQ2T16-00 OT
11 N2033Y 1 NIPPLE ニップル KQ2N16-99 OT
12 A40687 1 ELBOW エルボ KQ2L16-99 OT
13 Y3077B 2 UNION,ELBOW ユニオンエルボ KQ2K04-M5 OT
14 Y30685 1 UNION ユニオン KQ2R04-10 OT
15 Y3069R 1 UNION ユニオン KQ2R10-16 OT
21 XH00120 1 FILTERREGULATOR フィルタレギュレータ OT
22 H3022Z 1 FILTER フィルタ VFR20-16-16 OT
23 XP00530 1 PUMP,VACUUM ポンプバキューム OT
24 S31575 1 SW,PRESSURE ＳＷプレッシャ ISE30-01-65ML OT
25 S3158R 1 SW,PRESSURE ＳＷプレッシャ ZSE30-01-65-ML OT
31 PZ23540 1 TUBE チューブ OT
32 PZ23550 1 TUBE チューブ OT
33 PZ13570 1 TUBE チューブ OT
34 PZ23560 1 TUBE チューブ OT
35 PZ23570 1 TUBE チューブ OT
41 PB20931 1 BKT ＢＫＴ FE
42 PB23100 1 BKT ＢＫＴ FE
43 PB20962 1 BKT ＢＫＴ FE
3.
BASE
/
ベース
185
PTS-NXT-10JE
Vol.1
3.
BASE
/
ベース
186
PTS-NXT-10JE
Vol.1

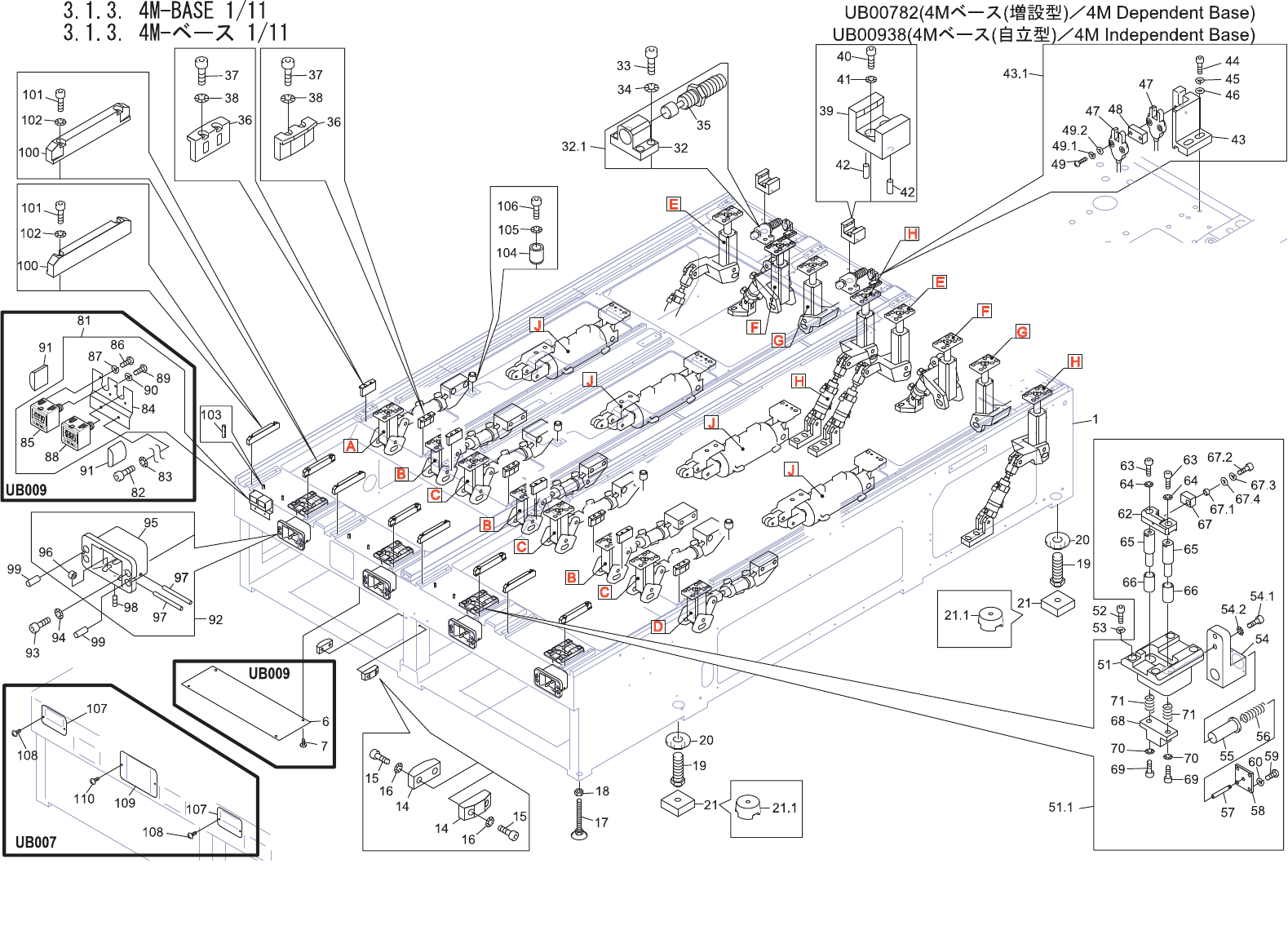

3.1.3.4M-BASE1/11
UB00782(4Mベース(増設型)／4M Dependent Base)
3.1.3.4M-ベース1/11
UB00938(4Mベース(自立型)／4M Independent Base)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM78074 1 BASE ベース FE
6 PB19421 1 COVER カバー FE
7 K51711 4 SCREW,C/RTRUSS 小ネジ十穴トラス M05X006ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
14 PJ00011 2 GUIDE ガイド PL
15 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
16 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
17 H5145E 3 BOLT,LEVELLING ボルトレベリング TM-256-4 FE
18 N1096A 3 NUT,HEX ナット六角 M12P=1.75 FE
19 WAB5540 6 BOLT,LEVELLING ボルトレベリング FE
20 DCAB0131 6 NUT ナット FE
21 GGA8020 6 SHEET,LEVELING シートレベリング FE H=900mm,INT
21.1 GGA8040 6 SHEET,LEVELING シートレベリング FE H=950mm,INT
32 PM01222 4 BLOCK ブロック FE
32.1 AA15202 4 ABSORBER,SHOCK アブソーバショック OT
33 H5325A 16 BOLT,HEXSOCKET ボルト六角穴 M06X022ｾﾞﾝﾈｼﾞ FE
34 W1024A 16 WASHER,LOCK ワッシャスプリング 6M/M FE
35 A1036B 4 ABSORBER,SHOCK アブソーバショック RBC2015 OT
36 PT00022 8 GUIDE ガイド FE
37 H5294A 16 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
38 W1011A 16 WASHER,CONICAL ワッシャ皿 M-4-L FE
39 PM01196 4 BLOCK ブロック FE
40 H5341A 8 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
41 W1014A 8 WASHER,CONICAL ワッシャ皿 M-8-H FE
42 H20159 8 PIN ピン MS6-15 OT
43 PT00183 4 BKT,SENSOR ＢＫＴセンサ FE
43.1 AA15507 4 SENSOR,PHOTO センサフォト OT
44 H5290A 8 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
45 W1022A 8 WASHER,LOCK ワッシャスプリング 4M/M FE
46 W1043A 8 WASHER,FLAT ワッシャ平 4W-4 FE
47 S40442 8 SENSOR,PHOTO センサフォト EE-SX770R OT
48 PB10522 4 SPACER スペーサ FE
49 K5229A 8 SCREW,C/RPAN 小ネジ十穴鍋 M03X020ﾆｯｹﾙﾒｯｷ FE
49.1 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
49.2 W1040A 8 WASHER,FLAT ワッシャ平 3M/MX0.5X7 FE
51 PT00150 4 HOLDER,STOPPER ホルダストッパ FE
51.1 AA15312 4 STOPPER ストッパ OT
52 H5322A 16 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
53 W1013A 16 WASHER,CONICAL ワッシャ皿 M-6-H FE
