3. BASE / ベース 192 PTS-NXT-10JE Vol.1
3.1.3.4M-BASE2/11
UB00782(4Mベース(増設型)／4M Dependent Base)
3.1.3.4M-ベース2/11
UB00938(4Mベース(自立型)／4M Independent Base)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00492 4 GUIDE ガイド FE
2 H5294A 32 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
3 W1011A 32 WASHER,CONICAL ワッシャ皿 M-4-L FE
7 PT00504 4 GUIDE ガイド FE
7.1 AA15408 4 BELT ベルト OT
8 H5294A 32 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
9 W1011A 32 WASHER,CONICAL ワッシャ皿 M-4-L FE
10 PT00523 4 GUIDE ガイド FE
10.1 PT00291 4 BLOCK,STOPPER ブロックストッパ FE
10.2 K5359H 8 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
11 H5294A 16 BOLT,HEXSOCKET ボルト六角穴 M04X030 FE
12 W1011A 16 WASHER,CONICAL ワッシャ皿 M-4-L FE
13 PT00221 28 RETAINER 押え FE
14 K5359H 56 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
15 PT00211 28 RETAINER 押え FE
16 H5275A 56 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
17 W1010A 56 WASHER,CONICAL ワッシャ皿 M-3-L FE
18 XB00771 4 BELT,TIMING ベルトタイミング OT
19 PB33997 2 CHUTE,DISCHARGE シュート排出 FE
20 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
21 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
22 W1043A 4 WASHER,FLAT ワッシャ 平 4W-4 FE
3.
BASE
/
ベース
191
PTS-NXT-10JE
Vol.1
3.
BASE
/
ベース
192
PTS-NXT-10JE
Vol.1

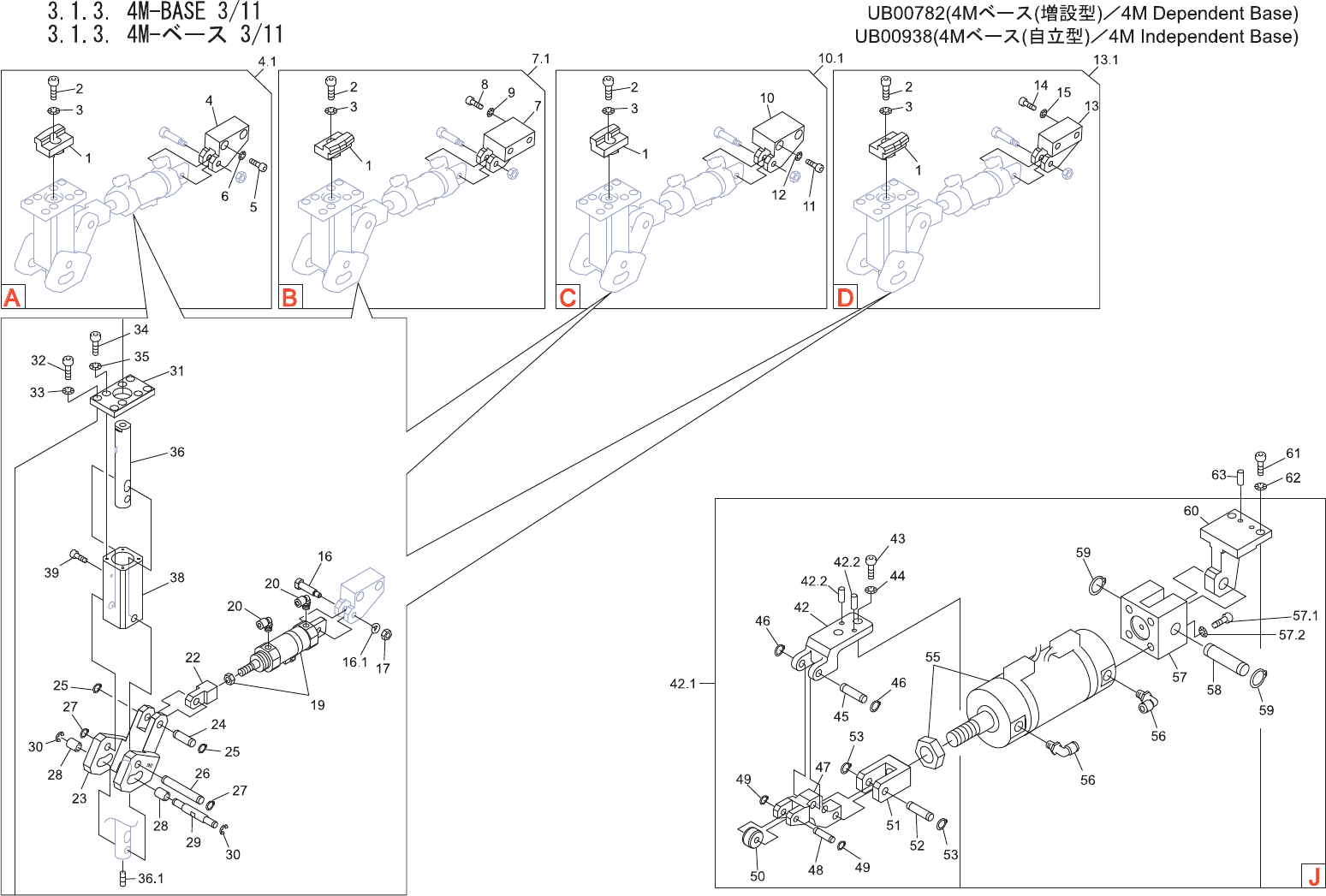

3.1.3.4M-BASE3/11
UB00782(4Mベース(増設型)／4M Dependent Base)
3.1.3.4M-ベース3/11
UB00938(4Mベース(自立型)／4M Independent Base)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PT00390 8 JAW 爪 FE
2 H5341A 8 BOLT,HEXSOCKET ボルト六角穴 M08X020 FE
3 W1014A 8 WASHER,CONICAL ワッシャ皿 M-8-H FE
4 PT00891 1 BKT,CYLINDER ＢＫＴシリンダ FE
4.1 AA13521 1 CLAMPER クランパ OT
5 H5326A 2 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
6 W1013A 2 WASHER,CONICAL ワッシャ皿 M-6-H FE
7 PT00911 3 BKT,CYLINDER ＢＫＴシリンダ FE
7.1 AA13620 3 CLAMPER クランパ OT
8 H5326A 2 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
9 W1013A 2 WASHER,CONICAL ワッシャ皿 M-6-H FE
10 PT00921 3 BKT,CYLINDER ＢＫＴシリンダ FE
10.1 AA13720 3 CLAMPER クランパ OT
11 H5326A 2 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
12 W1013A 2 WASHER,CONICAL ワッシャ皿 M-6-H FE
13 PT00901 1 BKT,CYLINDER ＢＫＴシリンダ FE
13.1 AA13419 1 CLAMPER クランパ OT
14 H5326A 2 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
15 W1013A 2 WASHER,CONICAL ワッシャ皿 M-6-H FE
16 PM52571 8 PIN ピン FE
16.1 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M FE
17 N1085A 8 NUT,HEX ナット六角 M6P=1.0 FE
19 XS00861 8 CYLINDER,AIR シリンダエアー OT
20 Y3049W 16 UNION,ELBOW ユニオンエルボ KJL06-01S(ｼﾛ) OT
22 PM01015 8 KNUCKLE ナックル FE
23 PT00632 8 LEVER レバー FE
24 PM52551 8 PIN ピン FE
25 S1031A 16 CIR-CLIP サークリップ STW10 OT
26 PM52531 8 PIN ピン FE
27 S1031A 16 CIR-CLIP サークリップ STW10 OT
28 R50015 16 ROLLER ローラ IRT815 OT
29 PM01123 8 PIN ピン FE
30 S1025A 16 CIR-CLIP サークリップ ST-EW-7 OT
31 PM23352 8 PLATE プレート FE
32 H5298A 32 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
33 W1012A 32 WASHER,CONICAL ワッシャ皿 M-5-L FE
34 H5298A 32 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
35 W1012A 32 WASHER,CONICAL ワッシャ皿 M-5-L FE
