3. BASE / ベース 214 PTS-NXT-10JE Vol.1
This page intentionally blank.
3.
BASE
/
ベース
213
PTS-NXT-10JE
Vol.1
3.
BASE
/
ベース
214
PTS-NXT-10JE
Vol.1

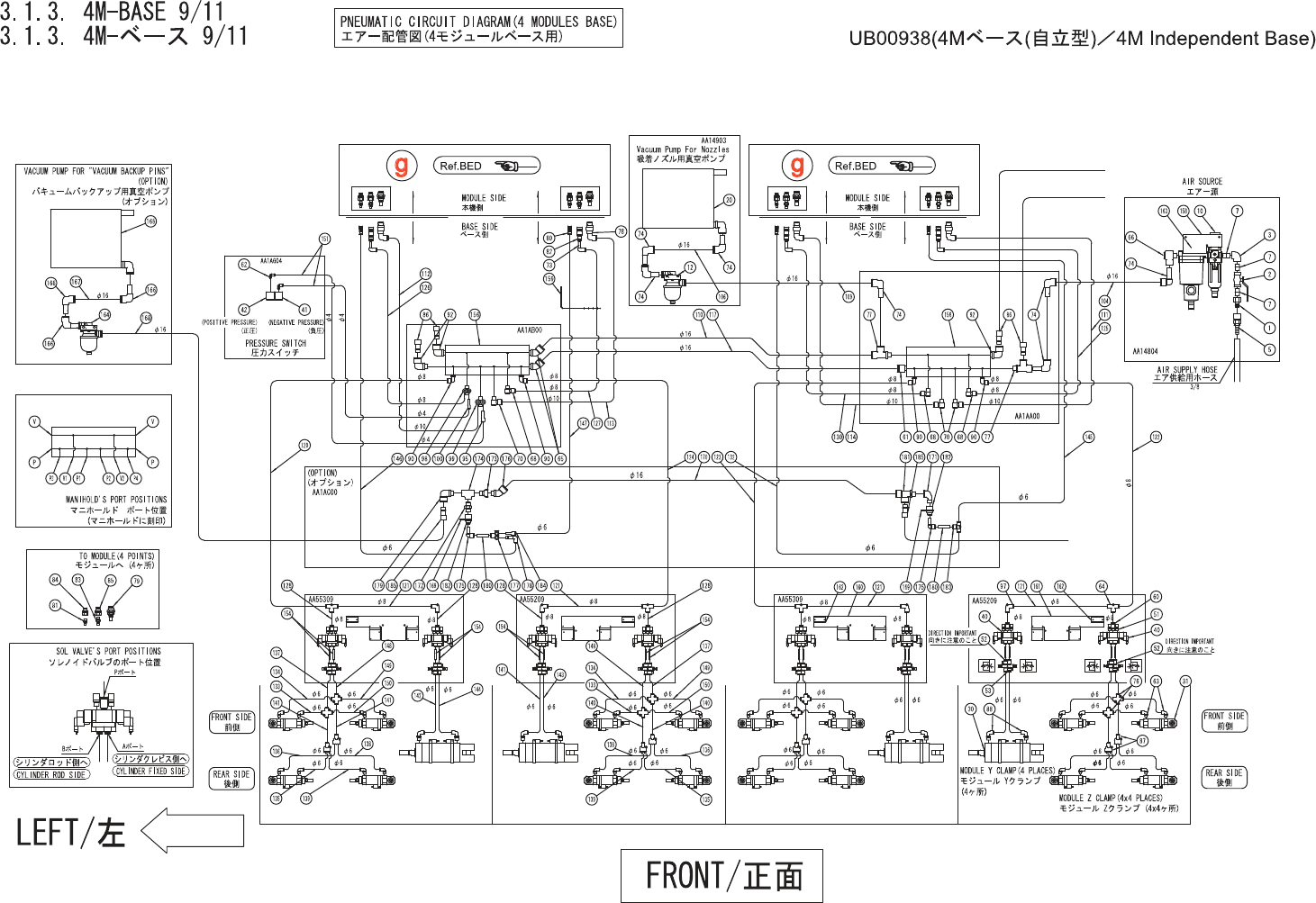

3.1.3.4M-BASE9/11
3.1.3.4M-ベース9/11
UB00938(4Mベース(自立型)／4M Independent Base)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H3149K 1 PLUG,COUPLER プラグカプラ CAL23PF OT
2 XB02500 1 VALVE,BALL バルブボール OT
3 A4061A 1 ELBOW エルボ 3/8 OT
5 S5220A 1 SOCKET,COUPLER ソケットカプラ CAL23SH OT
7 H1282A 3 PIPE,DOUBLEENDED パイプ両口 3/8X25 OT
10 XH00120 1 FILTERREGULATOR フィルタレギュレータ OT
12 H3022Z 1 FILTER フィルタ VFR20-16-16 OT
20 XP00530 1 PUMP,VACUUM ポンプバキューム OT
30 XS00571 4 CYLINDER,AIR シリンダエアー OT
31 XS00861 16 CYLINDER,AIR シリンダエアー OT
40 H1338F 8 VALVE,SOL バルブＳＯＬ SY5220-5MO-C6-F2-X274 OT
41 S3158R 1 SW,PRESSURE ＳＷプレッシャ ZSE30-01-65-ML OT
42 S31575 1 SW,PRESSURE ＳＷプレッシャ ISE30-01-65ML OT
51 S1056E 16 SILENCER サイレンサ AN103-01 OT
52 K5340Y 16 CONTROLLER,SPEED コントローラスピード AS2001F-06(ｼﾛ) OT
53 H5056N 16 HOLDER ホルダ TMH-06J OT
60 Y30860 8 UNION,HALF ユニオンハーフ KQ2S08-01S OT
61 Y30869 1 UNION,HALF ユニオンハーフ KQ2S16-03S OT
62 Y3049E 2 UNION,ELBOW ユニオンエルボ KJL04-M5 OT
63 Y3049W 32 UNION,ELBOW ユニオンエルボ KJL06-01S(ｼﾛ) OT
64 Y3071H 4 UNION ユニオン KQ2T08-00 OT
65 Y3068Y 2 UNION,ELBOW ユニオンエルボ KQ2K16-03S OT
66 Y3122K 1 UNION,ELBOW ユニオンエルボ KQ2V16-03S OT
68 Y3082E 3 UNION,ELBOW ユニオンエルボ KQ2VS08-02S OT
70 Y3122A 3 UNION,ELBOW ユニオンエルボ KQ2VS10-02S OT
73 A4066R 4 ELBOW エルボ KQ2L08-99 OT
74 A40687 7 ELBOW エルボ KQ2L16-99 OT
76 Y30377 8 UNION ユニオン KQ2TW06-00 OT
77 Y3043S 2 UNION ユニオン KQ2Y16-03S OT
78 S5026T 4 SOCKET ソケット KK4S-10L-X42 OT
79 K11578 4 COUPLER カプラ KK4P-10E OT
80 S50251 4 SOCKET ソケット CPSE7-6 OT
81 K1161W 4 COUPLER カプラ CPPE7-01 OT
82 S5025X 4 SOCKET ソケット CPS15-8 OT
83 K1161Y 4 COUPLER カプラ CPP15-01 OT
84 Y3024A 4 UNION ユニオン PMF6-01 OT
85 Y30249 4 UNION ユニオン PMF8-01 OT
86 H3145T 4 PLUG プラグ KQ2P-16 OT
