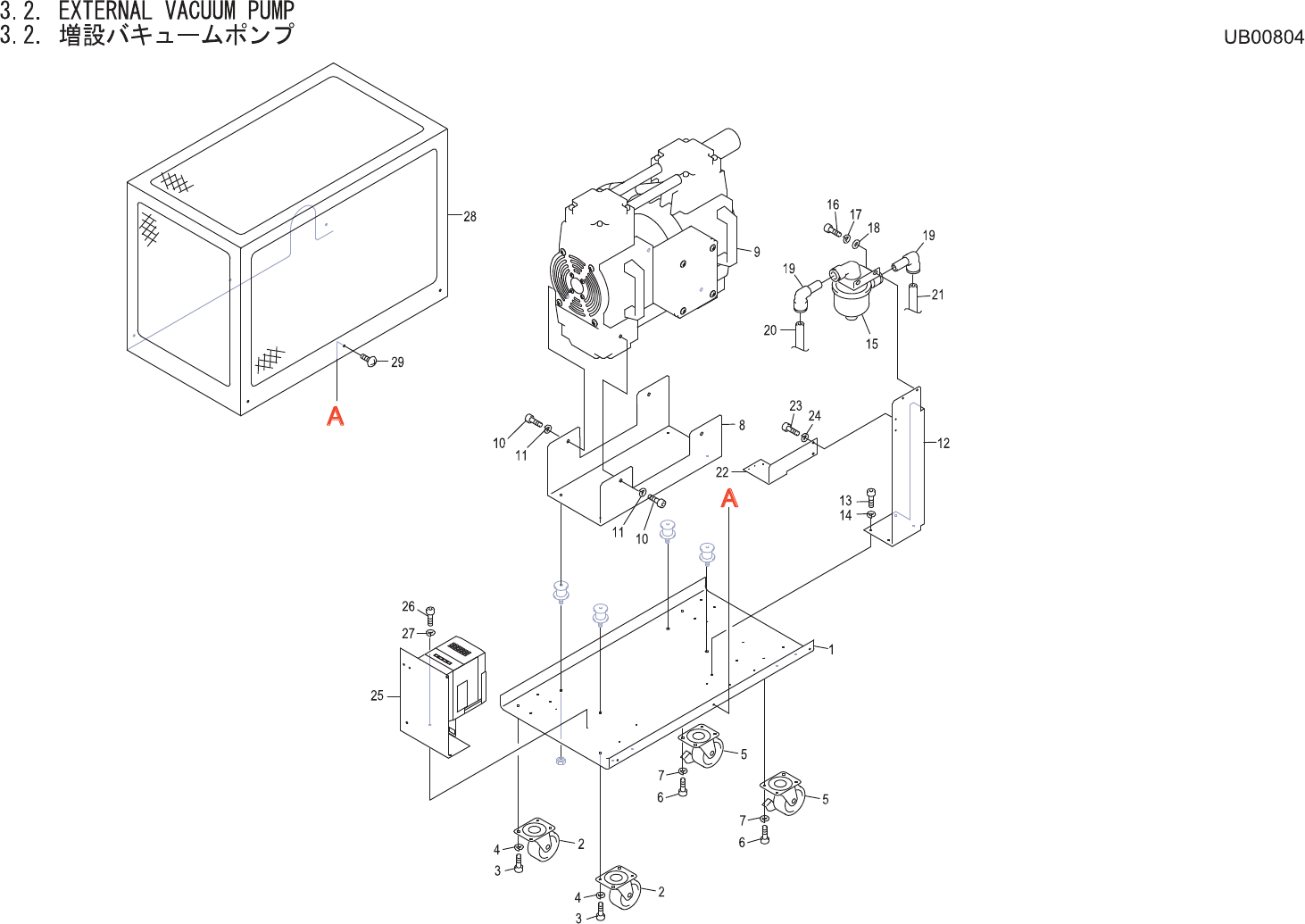

3.2.EXTERNALVACUUMPUMP
3.2.増設バキュームポンプ
UB00804
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB44401 1 PLATE プレート FE
2 K2024R 2 CASTER キャスタ NO.105-N OT
3 H5320A 8 BOLT,HEXSOCKET ボルト六角穴 M06X010 OT
4 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M OT
5 K2024W 2 CASTER,UNIVERSAL キャスタ自在 NO.105-N-S OT
6 H5320A 8 BOLT,HEXSOCKET ボルト六角穴 M06X010 OT
7 W1024A 8 WASHER,LOCK ワッシャスプリング 6M/M OT
8 PB44310 1 BKT ＢＫＴ FE
9 XP00530 1 PUMP,VACUUM ポンプバキューム OT
10 H5321A 4 BOLT,HEXSOCKET ボルト六角穴 M06X012 OT
11 W1024A 4 WASHER,LOCK ワッシャスプリング 6M/M OT
12 PB44290 1 BKT ＢＫＴ FE
13 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 OT
14 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M OT
15 H3022Z 1 FILTER フィルタ VFR20-16-16 OT
16 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 OT
17 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M OT
18 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 OT
19 A40687 2 ELBOW エルボ KQ2L16-99 OT
20 PZ08870 1 TUBE チューブ OT
21 PZ13561 1 TUBE チューブ OT
22 PB44300 1 BKT ＢＫＴ FE
23 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ OT
24 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M OT
25 AJ06913 1 BKT ＢＫＴ OT
26 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ OT
27 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M OT
28 PB44410 1 COVER カバー FE
29 K5215A 6 SCREW,C/RTRUSS 小ネジ 十穴トラス M05X010ﾕﾆｸﾛﾒｯｷ OT
