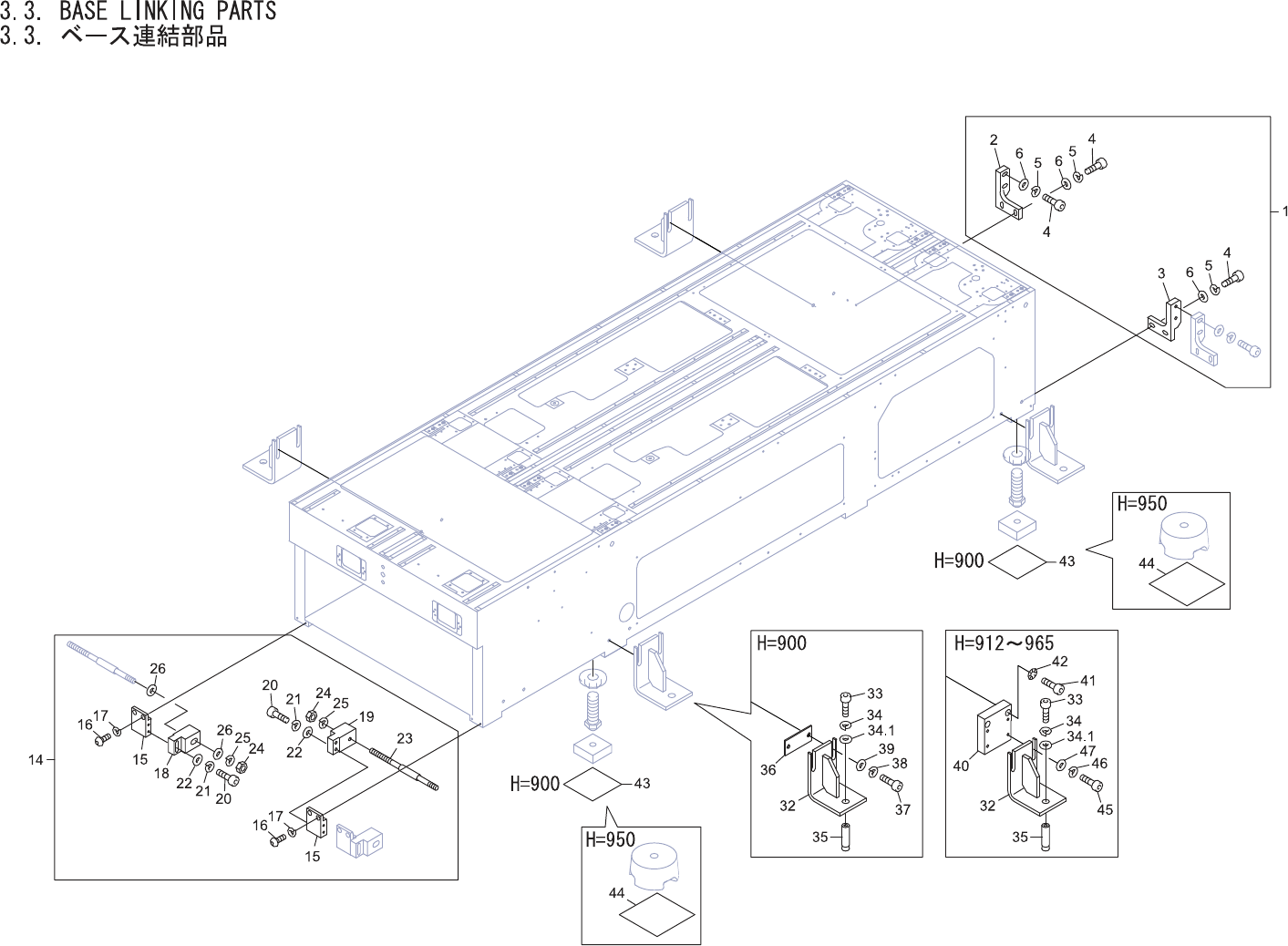

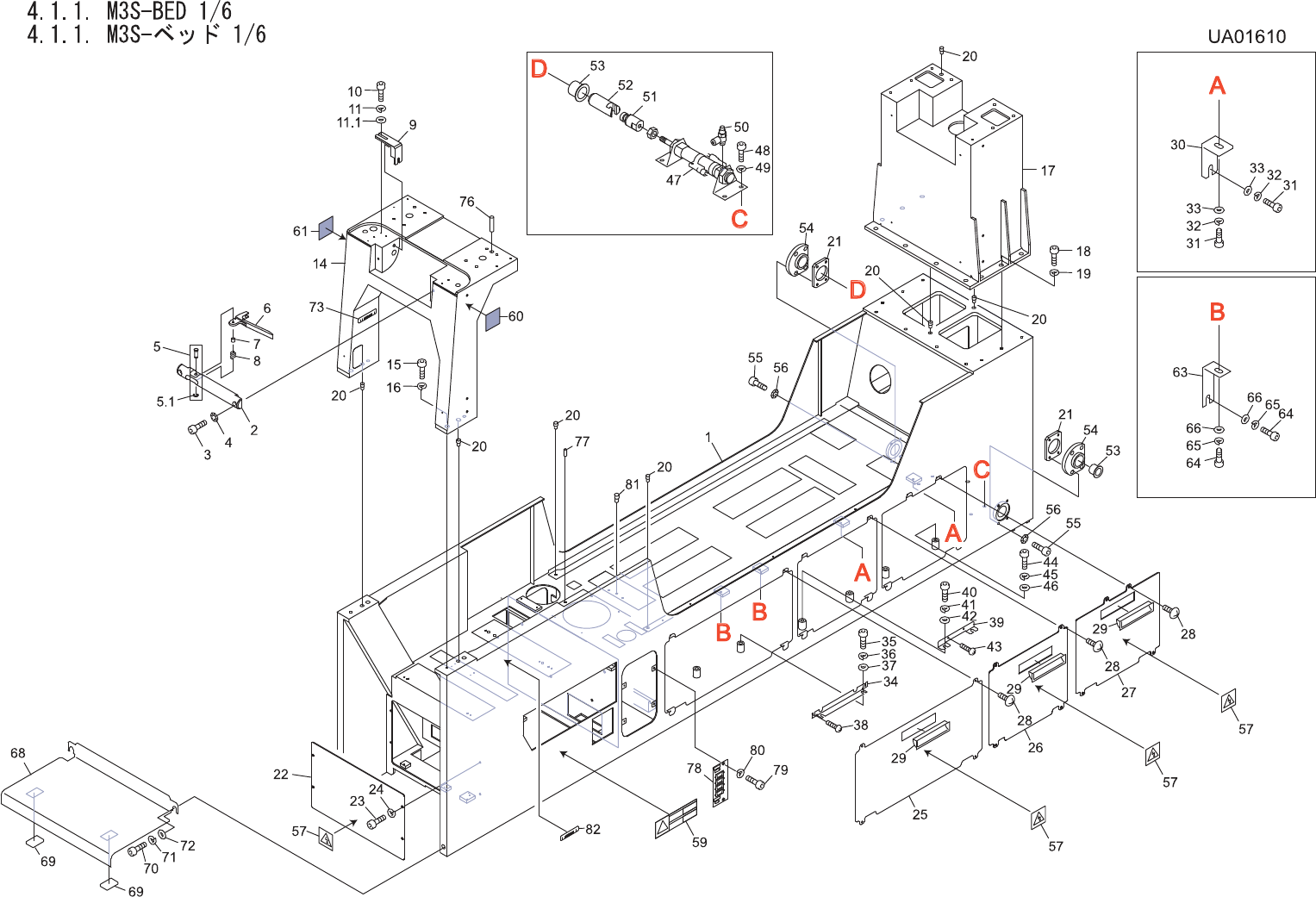

3.3.BASELINKINGPARTS
3.3.ベース連結部品
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA5FL02 1 BKT ＢＫＴ OT
2 PM21392 1 BKT ＢＫＴ FE
3 PM21381 1 BKT ＢＫＴ FE
4 H5343A 6 BOLT,HEXSOCKET ボルト六角穴 M08X030 FE
5 W1025A 6 WASHER,LOCK ワッシャスプリング 8M/M FE
6 W1046A 6 WASHER,FLAT ワッシャ平 4W-8 FE
14 AA5FK01 1 BKT ＢＫＴ OT
15 PM39015 2 BKT ＢＫＴ FE
16 K5262E 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M06X015 FE
17 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
18 PM39032 1 BKT ＢＫＴ FE
19 PM39022 1 BKT ＢＫＴ FE
20 H5344A 4 BOLT,HEXSOCKET ボルト六角穴 M08X035 FE
21 W1025A 4 WASHER,LOCK ワッシャスプリング 8M/M FE
22 W1046A 4 WASHER,FLAT ワッシャ平 4W-8 FE
23 PM39041 1 BOLT ボルト FE
24 N1096A 2 NUT,HEX ナット六角 M12P=1.75 FE
25 W1027A 2 WASHER,LOCK ワッシャスプリング 12M/M FE
26 W1048A 2 WASHER,FLAT ワッシャ平 4W-12 FE
32 PB18724 4 BKT ＢＫＴ FE
33 H5360A 4 BOLT,HEXSOCKET ボルト六角穴 M10X025 FE
34 W1026A 4 WASHER,LOCK ワッシャスプリング 10M/M FE
34.1 W1047A 4 WASHER,FLAT ワッシャ平 4W-10 FE
35 H5123B 4 BOLT,ANCHOR ボルトアンカー 9-6-5-M10(ｶｯﾄｱﾝｶｰ) FE
36 PB24701 4 SPACER スペーサ FE INT
37 H5361A 8 BOLT,HEXSOCKET ボルト六角穴 M10X030 FE
38 W1026A 8 WASHER,LOCK ワッシャスプリング 10M/M FE
39 W1047A 8 WASHER,FLAT ワッシャ平 4W-10 FE
40 PB21794 4 SPACER スペーサ FE INT
41 H5361A 8 BOLT,HEXSOCKET ボルト六角穴 M10X030 FE INT
42 W1015A 8 WASHER,CONICAL ワッシャ皿 M-10-H FE INT
43 PG01890 4(6) PAD,ANTI-VIBRATION パット防振 OT INTM2_BASE(4)M4_BASE(6)
44 PG01900 4(6) PAD,ANTI-VIBRATION パット防振 OT INTM2_BASE(4)M4_BASE(6)
45 H5361A 16 BOLT,HEXSOCKET ボルト六角穴 M10X030 FE
46 W1026A 16 WASHER,LOCK ワッシャスプリング 10M/M FE
47 W1047A 16 WASHER,FLAT ワッシャ 平 4W-10 FE
