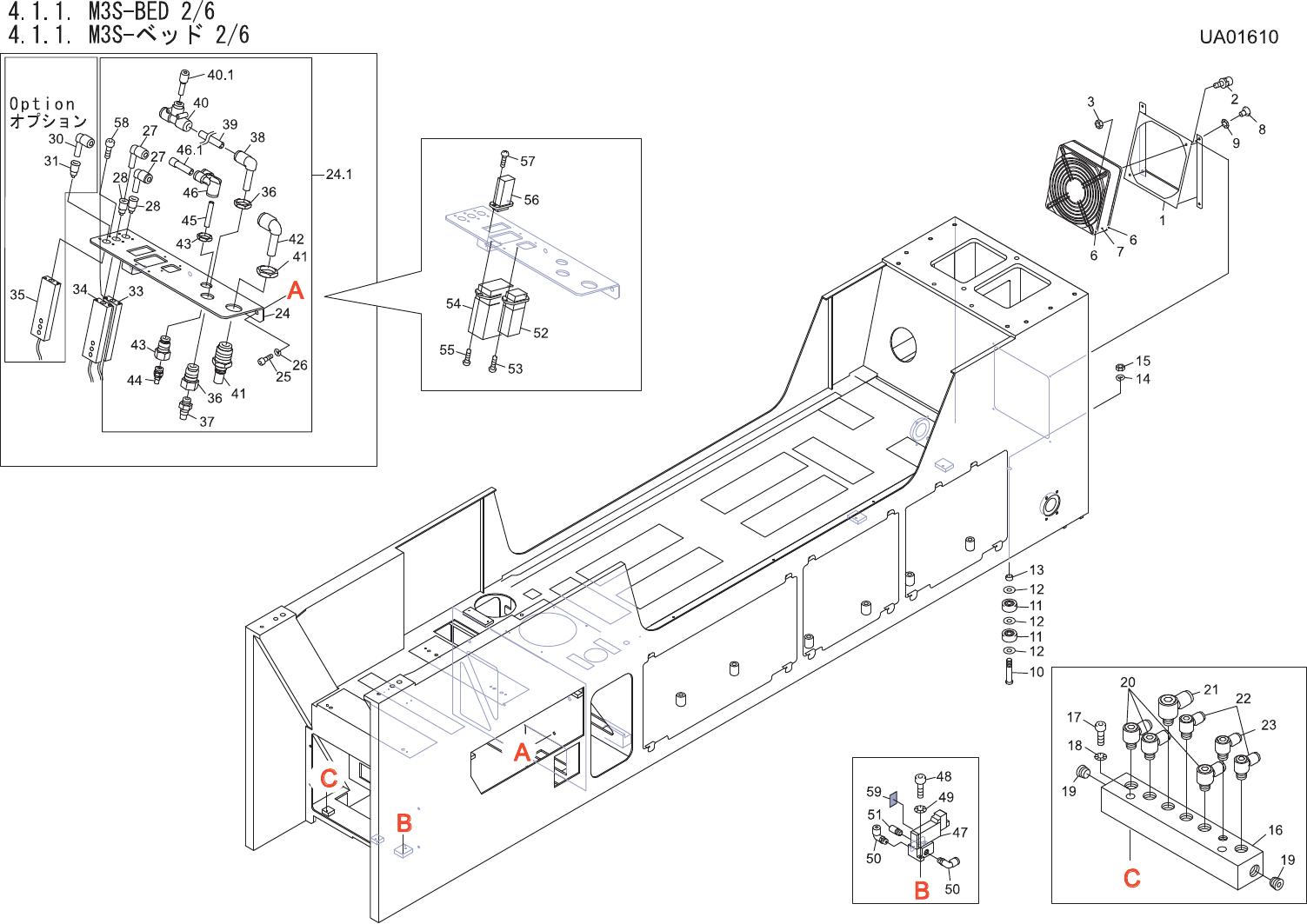

4.1.1.M3S-BED2/6 4.1.1 .M3S -ベッド 2/6 UA01610 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PB04933 1 BKT ＢＫＴ FE 2 K51986 2 S CREW,WASHERASS'Y 小ネジ 座…
4.
MODULE
/
モジュール
236
PTS-NXT-10JE
Vol.1
4.1.1.M3S-BED2/6
4.1.1.M3S-ベッド2/6
UA01610
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB04933 1 BKT ＢＫＴ FE
2 K51986 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X040P=3ﾅﾍﾞｾﾑｽ(3ｶｼﾛ) FE
3 N1080H 2 NUT,HEX ナット六角 M04(ｻﾞﾂｷ)(3ｶｼﾛ) FE
6 K1141G 2 GUARD,FIN ガードフィン 109-1000G OT
7 H30129 1 FAN ファン 9G1224G4D01 OT
8 H5501W 4 BOLT ボルト CBSS4-6 FE
9 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
10 PM00862 1 PIN ピン FE
11 XR00091 2 ROLLER ローラ NAST8-1337855 OT
12 PB00522 3 WASHER ワッシャ FE
13 PM52611 1 WASHER ワッシャ FE
14 W1025A 1 WASHER,LOCK ワッシャスプリング 8M/M FE
15 N1089A 1 NUT,HEX ナット六角 M8P=1.25 FE
16 PM00324 1 MANIFOLD,AIR マニホールドエアー AL
17 H5329A 2 BOLT,HEXSOCKET ボルト六角穴 M06X035 FE
18 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
19 H3153T 2 PLUG,HEXSOCKET プラグ六角穴 R1/4 OT
20 Y3082E 3 UNION,ELBOW ユニオンエルボ KQ2VS08-02S OT
21 Y3122A 1 UNION,ELBOW ユニオンエルボ KQ2VS10-02S OT
22 Y3082M 2 UNION,ELBOW ユニオンエルボ KQ2VS06-02S OT
23 Y3121A 1 UNION,ELBOW ユニオンエルボ KQ2VS04-01S OT
24 PB50022 1 PLATE,SUPPORT プレート支え FE
25 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
26 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
27 Y3079H 2 UNION,ELBOW ユニオンエルボ KQ2L06-99 OT
28 Y3086Y 2 UNION,HALF ユニオンハーフ KQ2S06-M5 OT
30 Y3079H 1 UNION,ELBOW ユニオンエルボ KQ2L06-99 OT Option(Vacuumbackuppins)
31 Y3086Y 1 UNION,HALF ユニオンハーフ KQ2S06-M5 OT Option(Vacuumbackuppins)
33 XS00920 1 SW,PRESSURE ＳＷプレッシャ PS6-103G-PWM-019 OT
34 XS00930 1 SW,PRESSURE ＳＷプレッシャ PS6-102V-PWM-020 OT
35 XS00930 1 SW,PRESSURE ＳＷプレッシャ PS6-102V-PWM-020 OT Option(Vacuumbackuppins)
36 Y3025B 1 UNION ユニオン PMF10-02 OT
37 K1161Z 1 COUPLER カプラ CPP15-02 OT
38 A4047E 1 ELBOW エルボ PLJ-10 OT
39 PZ21101 1 TUBE チューブ TU1065BL=230 OT
40 Y3023T 1 UNION ユニオン PEG10-8 OT
40.1 S21571 1 JOINT ジョイント PGJ8-6 OT
41 K11578 1 COUPLER カプラ KK4P-10E OT
4.
MODULE
/
モジュール
237
PTS-NXT-10JE
Vol.1
4.1.1.M3S-BED2/6
4.1.1.M3S-ベッド2/6
UA01610
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
42 A4066H 1 ELBOW エルボ KQ2L10-99 OT
43 Y3024A 1 UNION ユニオン PMF6-01 OT
44 K1161W 1 COUPLER カプラ CPPE7-01 OT
45 N2029N 1 NIPPLE ニップル PIJ6 OT
46 Y3021W 1 UNION ユニオン PAU6 OT
46.1 H3145L 1 PLUG プラグ KQ2P-06 OT
47 H13360 1 VALVE,SOL バルブＳＯＬ SYJ514-5LE-01 OT
48 H5289A 2 BOLT,HEXSOCKET ボルト六角穴 M04X012 OT
49 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L OT
50 Y3078A 2 UNION,ELBOW ユニオンエルボ KQ2L06-01S OT
51 S1056A 1 SILENCER サイレンサ AN101-01 OT
52 RH01835 1 HARNESS ハーネス OT
53 K5224A 2 SCREW,C/RPAN 小ネジ十穴鍋 M03X006ﾆｯｹﾙﾒｯｷ FE
54 RH07039 1 HARNESS ハーネス OT
55 K5224A 2 SCREW,C/RPAN 小ネジ十穴鍋 M03X006ﾆｯｹﾙﾒｯｷ FE
56 RH04233 1 HARNESS ハーネス OT
57 K51757 2 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X006ｽﾃﾝﾚｽ FE
58 H5273A 4 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
59 PX02260 1 NAMEPLATE,SOL 銘板 ＳＯＬ PL
4.
MODULE
/
モジュール
238
PTS-NXT-10JE
Vol.1
