8 NOZZLES 12 NOZZLES 4 NOZZLES 1 NOZZLE 2 3 4 5 7 14 20 9 16 18 19 10 17 11 12 20 8 15 2.1 1 13 6 1. PARTS PLACING / 部品装着 26 PTS-NXT-10JE Vol.1
1.1.3.H01-NOZZLES2/2
1.1.3.H01-ノズル2/2
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA08411 1 NOZZLE ノズル OT R36-025G-260
2 AA08509 1 NOZZLE ノズル OT R36-037G-260
2.1 PB30311 1 SHIM シム FE
2.2 H1194K 1 PAD,VACUUM パットバキューム KPA-2-N OT
3 AA07209 1 NOZZLE ノズル OT R36-050G-260
3.1 PB30311 1 SHIM シム FE
3.2 H1339B 1 PAD,VACUUM パットバキューム KPA-3.5-N OT
4 AA07311 1 NOZZLE ノズル OT R36-070G-260
4.1 PB31592 1 SHIM シム FE
4.2 PG01612 1 PAD,VACUUM パットバキューム PL
5 AA07410 1 NOZZLE ノズル OT R36-100G-260
5.1 PB31601 1 SHIM シム FE
5.2 PG01621 1 PAD,VACUUM パットバキューム PL
6 AA07511 1 NOZZLE ノズル OT R36-150G-260
6.1 PB31611 1 SHIM シム FE
6.2 PG01630 1 PAD,VACUUM パットバキューム PL
7 AA07610 1 NOZZLE ノズル OT R36-200G-260
7.1 PB31731 1 SHIM シム FE
7.2 PG01640 1 PAD,VACUUM パット バキューム PL
1.
PARTS
PLACING
/
部品装着
25
PTS-NXT-10JE
Vol.1
8 NOZZLES
12 NOZZLES
4 NOZZLES
1 NOZZLE
2
3
4
5
7
14
20
9
16
18
19
10
17
11
12
20
8
15
2.1
1
13
6
1.
PARTS
PLACING
/
部品装着
26
PTS-NXT-10JE
Vol.1

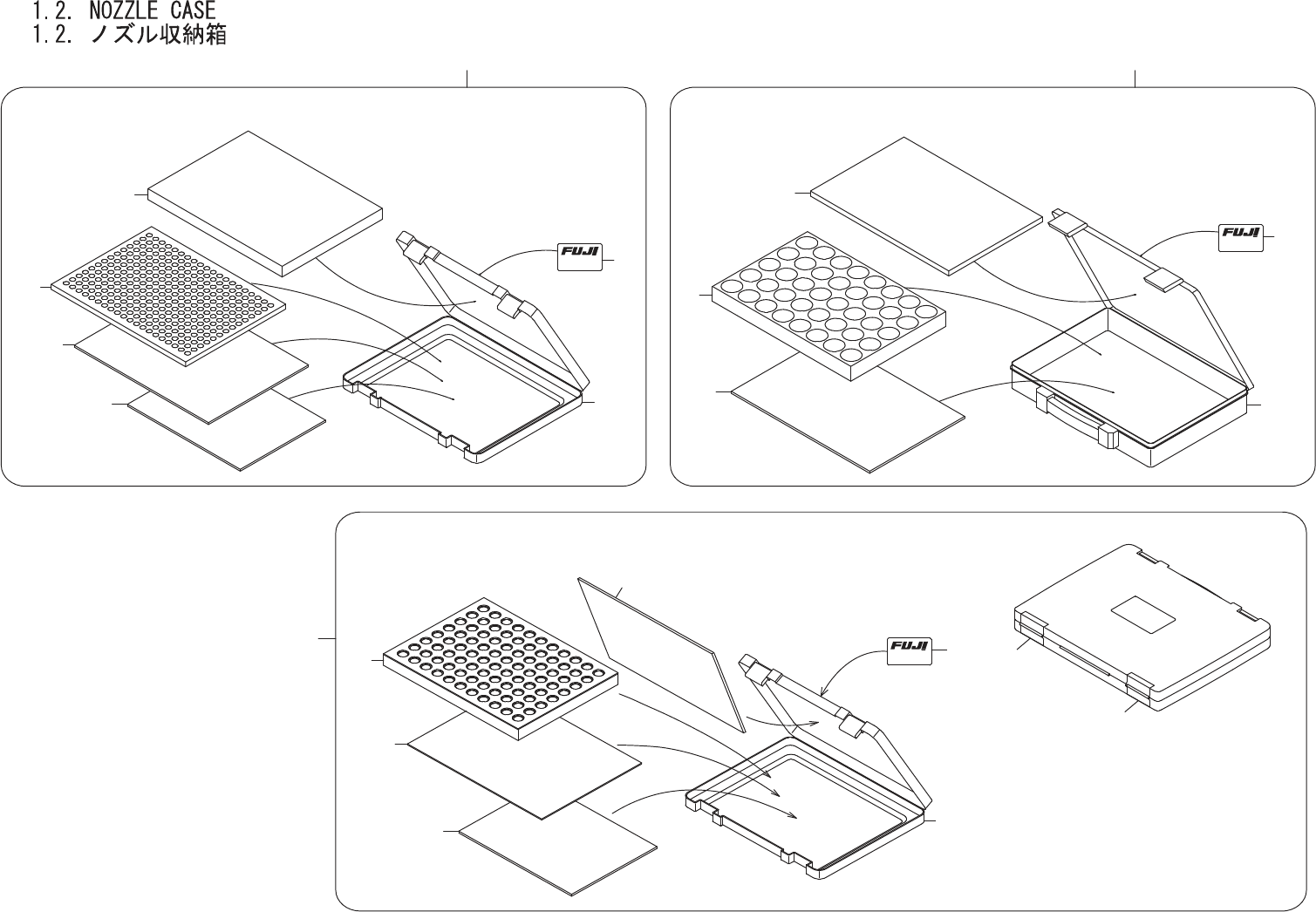

1.2.NOZZLECASE
1.2.ノズル収納箱
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA78604 1 CASE ケース OT H01
2 XK02261 1 CASE ケース OT
2.1 PX04631 1 NAMEPLATE 銘板 PL
3 PS00671 1 SHEET シート OT
4 PS00681 1 SHEET シート OT
5 PS00691 1 SHEET シート OT
6 AA78707 1 CASE ケース OT H12,H08
7 XK02272 1 CASE ケース OT
8 PX03502 1 NAMEPLATE 銘板 PL
9 PS00705 1 SHEET シート OT
10 PS00713 1 SHEET シート OT
11 PS00722 1 SHEET シート OT
12 PS00732 1 SHEET シート OT
13 AA1YM04 1 CASE ケース OT H04
14 XK02861 1 CASE ケース OT
15 PX04132 1 NAMEPLATE 銘板 PL
16 PS01413 1 SHEET シート OT
17 PS01422 1 SHEET シート OT
18 PS01432 1 SHEET シート OT
19 PS00732 1 SHEET シート OT
20 . 1 TAPE テー
プ
J342850x56xt0.2 OT
