4. MODULE / モジュール 264 PTS-NXT-10JE Vol.1

100%1 / 891
4.1.2.M6S-BED2/6
4.1.2.M6S-ベッド2/6
UA01711
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
81 K5224A 2 SCREW,C/RPAN 小ネジ十穴鍋 M03X006ﾆｯｹﾙﾒｯｷ FE
82 RH36110 1 HARNESS ハーネス OT
83 K5224A 2 SCREW,C/RPAN 小ネジ十穴鍋 M03X006ﾆｯｹﾙﾒｯｷ FE
84 RH04243 1 HARNESS ハーネス OT
85 K51757 2 SCREW,C/RPAN 小ネジ 十穴鍋 M02.5X006ｽﾃﾝﾚｽ FE
4.
MODULE
/
モジュール
263
PTS-NXT-10JE
Vol.1
4.
MODULE
/
モジュール
264
PTS-NXT-10JE
Vol.1

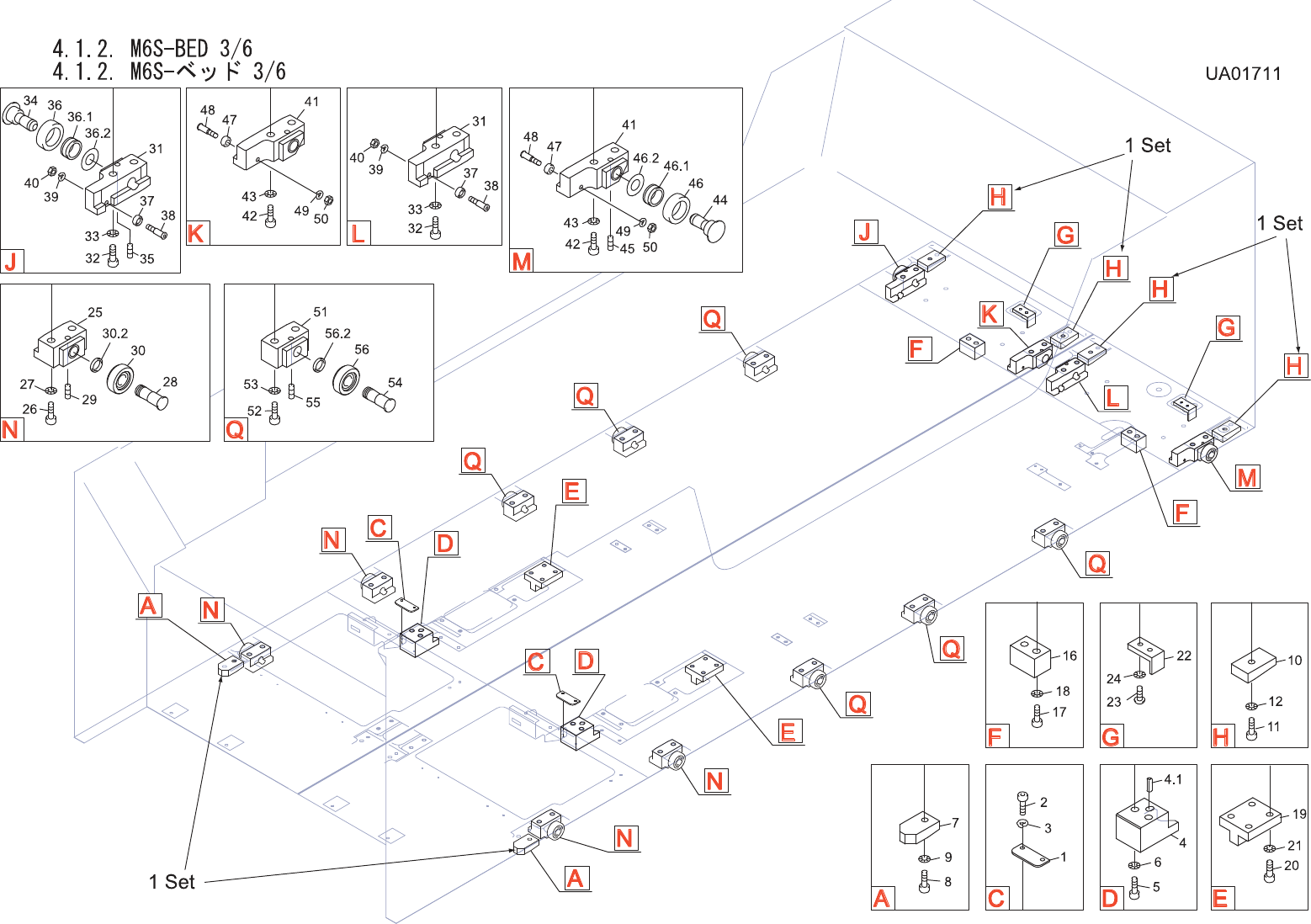

4.1.2.M6S-BED3/6
4.1.2.M6S-ベッド3/6
UA01711
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB00502 2 PLATE プレート FE
2 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
3 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
4 PM00746 2 VBLOCK ヤゲン FE
4.1 H2095A 2 PIN,PARALLEL ピン平行 ﾟ6X12Aｼｭ(M6) FE
5 H5327A 4 BOLT,HEXSOCKET ボルト六角穴 M06X030 FE
6 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
7 PM00753 1 BLOCK ブロック FE SET,Note.1
8 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
9 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
10 PM00763 2 BLOCK ブロック FE SET,Note.1
11 H5298A 4 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
12 W1012A 4 WASHER,CONICAL ワッシャ皿 M-5-L FE
16 PM00793 2 STOPPER ストッパ FE
17 H5326A 4 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
18 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
19 PT00201 2 BLOCK ブロック FE
20 H5298A 8 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
21 W1012A 8 WASHER,CONICAL ワッシャ皿 M-5-L FE
22 PM00851 2 DOG ドッグ FE
23 K5257A 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X008 FE
24 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
25 PT00233 4 GUIDE ガイド FE
26 H5326A 8 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
27 W1013A 8 WASHER,CONICAL ワッシャ皿 M-6-H FE
28 PM00843 4 SHAFT シャフト FE
29 N4045A 4 SCREW,HEXSOCKETSET ネジ六角穴止め M06X005ｸﾎﾞﾐｻｷ FE
30 AA74N00 4 ROLLER ローラ OT
30.2 PM77781 4 COLLAR カラー FE
31 PT00242 2 GUIDE ガイド FE
32 H5326A 4 BOLT,HEXSOCKET ボルト六角穴 M06X025ｾﾞﾝﾈｼﾞ FE
33 W1013A 4 WASHER,CONICAL ワッシャ皿 M-6-H FE
34 PM50461 1 SHAFT シャフト FE
35 N4045A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M06X005ｸﾎﾞﾐｻｷ FE
36 PM50451 1 ROLLER ローラ FE
36.1 N2117B 1 NEEDLE ニードル KT14188 OT
36.2 PB28021 1 WASHER ワッシャ FE
37 PM04011 2 ROLLER ローラ FE
