X X Y Z X NXT -M3S NXT -M6S ,AIM Y Z 1 2 3 4 5 6 7 26 27 39 40 41 42 43 44 45 46 47 48 47 48 49 59 60 60 56 57 57 58 58 56 49 49 50 50 50 51 52 52 52 53 53 53 54 55 54 55 51 51 37 38 29 33 30 31 32 34 35 36 54 55 64 65 6…
1.2.NOZZLECASE
1.2.ノズル収納箱
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA78604 1 CASE ケース OT H01
2 XK02261 1 CASE ケース OT
2.1 PX04631 1 NAMEPLATE 銘板 PL
3 PS00671 1 SHEET シート OT
4 PS00681 1 SHEET シート OT
5 PS00691 1 SHEET シート OT
6 AA78707 1 CASE ケース OT H12,H08
7 XK02272 1 CASE ケース OT
8 PX03502 1 NAMEPLATE 銘板 PL
9 PS00705 1 SHEET シート OT
10 PS00713 1 SHEET シート OT
11 PS00722 1 SHEET シート OT
12 PS00732 1 SHEET シート OT
13 AA1YM04 1 CASE ケース OT H04
14 XK02861 1 CASE ケース OT
15 PX04132 1 NAMEPLATE 銘板 PL
16 PS01413 1 SHEET シート OT
17 PS01422 1 SHEET シート OT
18 PS01432 1 SHEET シート OT
19 PS00732 1 SHEET シート OT
20 . 1 TAPE テー
プ
J342850x56xt0.2 OT
1.
PARTS
PLACING
/
部品装着
27
PTS-NXT-10JE
Vol.1
X X
Y Z
X
NXT-M3S NXT-M6S,AIM
Y
Z
1
2
3
4
5
6
7
26
27
39
40
41
42
43
44
45
46
47
48
47
48
49
59
60
60
56
57
57
58
58
56
49
49
50
50
50
51
52
52
52
53
53
53
54
55
54
55
51
51
37
38
29
33
30
31
32
34
35
36
54
55
64
65
65
66
67
67
68
69
70
73
74
75
76
76
77
78
79
83
90
92
92
93
93
84
85
65
94
95
96
95
96
97
98
99
100
101
103
104
105
106
107
102
65
108
109
110
108
109
110
108
109
110
108
109
110
28
120
112
118
119
115
114
116
117
113
13
14
15
13
8
9
10
11
12
19
20
21
61
62
63
62
63
61
72
86
87
89
88
91
89
86
87
88
86
87
88
91
111
71
80
81
82
16
17
16
17
UL03325(NXT-M3S)
UL03425(NXT-M6S,AIM)
1.
PARTS
PLACING
/
部品装着
28
PTS-NXT-10JE
Vol.1

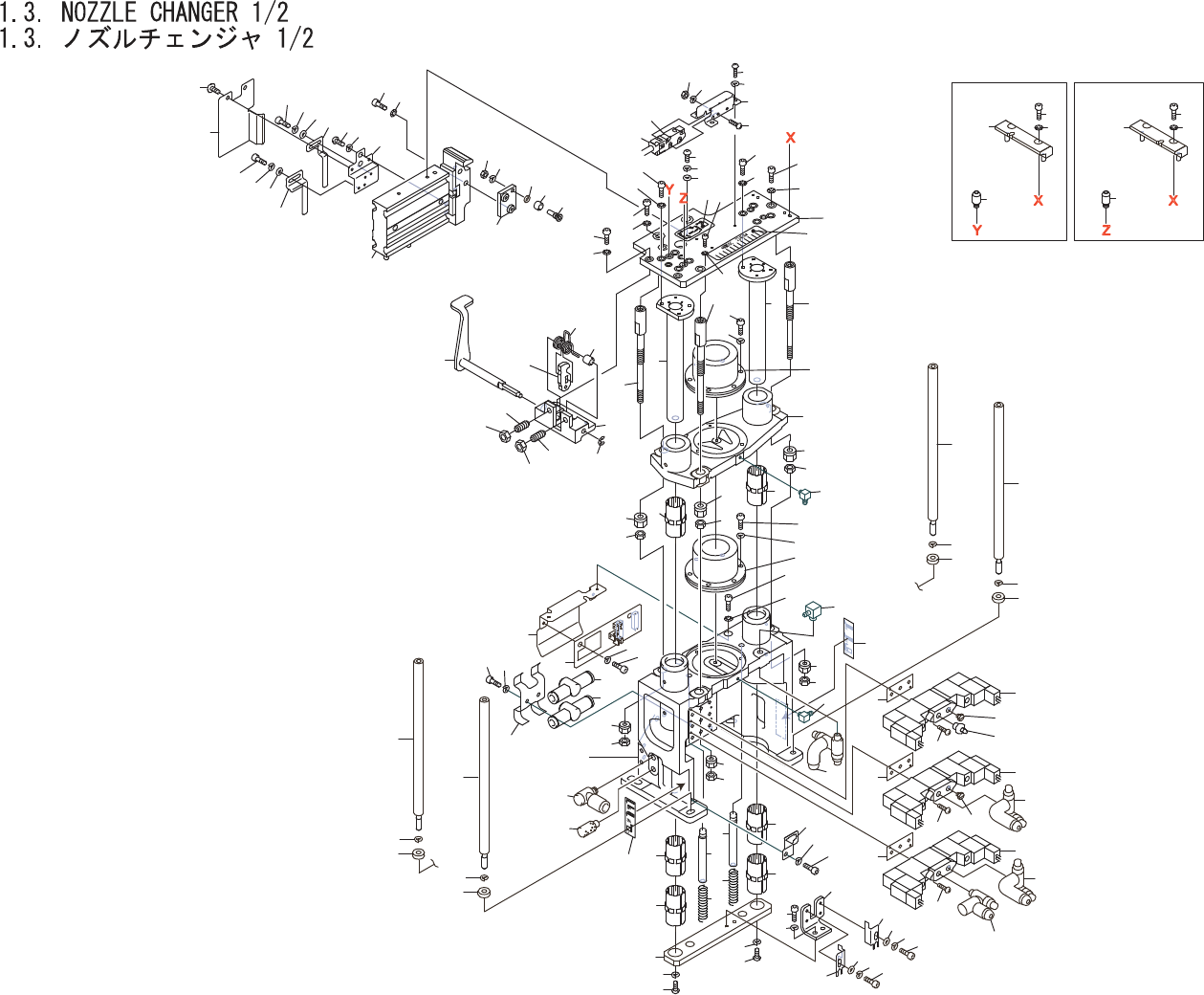

1.3.NOZZLECHANGER1/2
UL03325(NXT-M3S)
1.3.ノズルチェンジャ1/2
UL03425(NXT-M6S,AIM)
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM00MY2 1 PLATE プレート FE
2 PX05141 1 SEAL,BARCODE シールバーコード OT M3S
3 PX05151 1 SEAL,BARCODE シールバーコード OT M6S,AIM
4 PX05492 1 SEAL シール PL
5 PP00323 1 GUARD ガード FE
6 K51756 3 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
7 W1020H 3 WASHER,LOCK ワッシャスプリング 2.5M/M FE
8 S5161A 1 SW,MICRO ＳＷマイクロ AV630564 OT
9 RH03022 1 HARNESS ハーネス OT
10 K5175Z 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X012ｽﾃﾝﾚｽ FE
11 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
12 N10791 2 NUT,HEX ナット六角 M2.3(3ｶｼﾛ) FE
13 PM17792 1 PIN,REFERENCE ピン基準 FE
14 AA39Z04 1 GUIDE ガイド OT M3S
15 AA3AA03 1 GUIDE ガイド OT M6S,AIM
16 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
17 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
19 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
20 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
21 W1040A 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
26 PB68584 1 BKT ＢＫＴ FE
27 K52565 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X006 FE
28 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
29 PP01361 1 DOG,SW ドッグＳＷ FE
30 H5268T 2 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
31 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
32 W1039H 2 WASHER,FLAT ワッシャ平 2.5M/M FE
33 PP01351 1 DOG,SW ドッグＳＷ FE
34 H5268T 2 BOLT,HEXSOCKET ボルト六角穴 M02.5X006 FE
35 W1020H 2 WASHER,LOCK ワッシャスプリング 2.5M/M FE
36 W1039H 2 WASHER,FLAT ワッシャ平 2.5M/M FE
37 PB68591 1 COVER,SWITCH カバーＳＷ FE
38 K5172C 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X003(3ｶｼﾛ) FE
39 PM44983 1 BKT,CLAMP ＢＫＴクランプ FE
40 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
41 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
42 AA0FW06 1 SHAFT,ARM シャフトアーム OT
43 S1020A 1 CIR-CLIP サークリップ ST-EW-2 OT
