4.2.1.M3S-TOPCOVER 4.2.1 .M3 S-トッ プカバー UJ00641 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PH01196 1 COVER,TOP カバー トッ プ OT 1.1 PX01521 1 SEAL,BARCODE …

100%1 / 891
4.
MODULE
/
モジュール
280
PTS-NXT-10JE
Vol.1

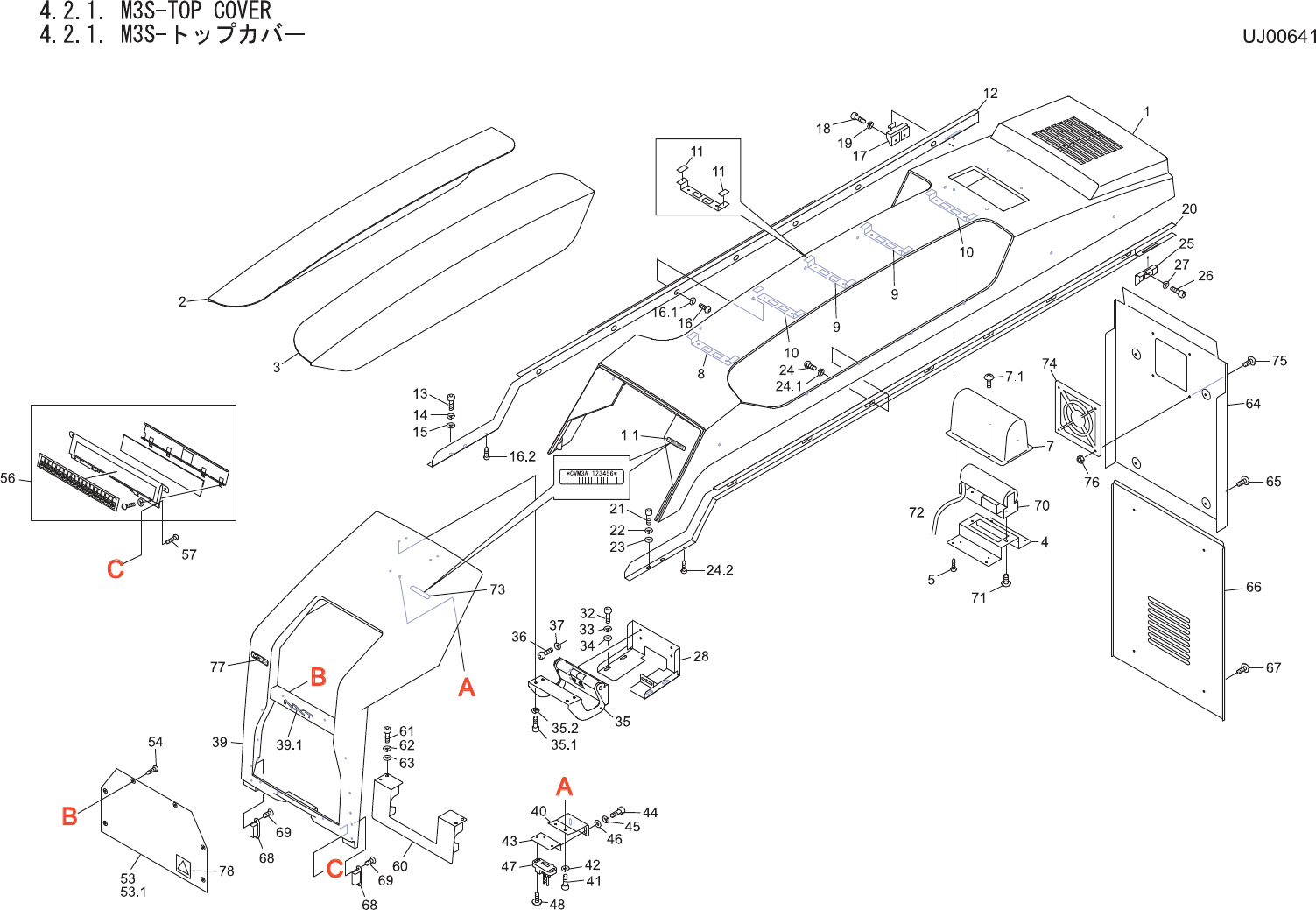

4.2.1.M3S-TOPCOVER
4.2.1.M3S-トップカバー
UJ00641
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PH01196 1 COVER,TOP カバートップ OT
1.1 PX01521 1 SEAL,BARCODE シールバーコード OT
2 PH01251 1 COVER,ACRYLIC カバーアクリル OT
3 PH01261 1 COVER,ACRYLIC カバーアクリル OT
4 PP01142 1 BKT,COVER ＢＫＴカバー FE
5 K5217G 4 SCREW,C/RTRUSS 小ネジ十穴トラス 04X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭﾕﾆｸﾛ FE
7 PH00241 1 COVER,ACRYLIC カバーアクリル PL
7.1 K51721 4 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
8 PP01092 1 BKT ＢＫＴ FE
9 PP01102 2 BKT ＢＫＴ FE
10 PP01112 2 BKT ＢＫＴ FE
11 PG00591 10 SHEET シート OT
11.1 K5254W 10 SCREW,C/RTRUSS 小ネジ十穴トラス 04X012ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭﾕﾆｸﾛ FE
12 PB15003 1 FRAME フレーム FE
13 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
14 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
15 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
16 K52565 7 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X006 FE
16.1 W1041A 7 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
16.2 K5217G 1 SCREW,C/RTRUSS 小ネジ十穴トラス 04X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭﾕﾆｸﾛ FE
17 PP01082 1 BKT,COVER ＢＫＴカバー FE
18 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
19 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
20 PB15013 1 FRAME フレーム FE
21 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
22 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
23 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
24 K52565 7 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X006 FE
24.1 W1041A 7 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4) FE
24.2 K5217G 1 SCREW,C/RTRUSS 小ネジ十穴トラス 04X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭﾕﾆｸﾛ FE
25 PP01072 1 BKT,COVER ＢＫＴカバー FE
26 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
27 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
28 PB15031 1 BKT,COVER ＢＫＴカバー FE
32 H5289A 4 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
33 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
34 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
35 XH00574 1 HINGE ヒンジ OT
4.
MODULE
/
モジュール
281
PTS-NXT-10JE
Vol.1
4.2.1.M3S-TOPCOVER
4.2.1.M3S-トップカバー
UJ00641
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35.1 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
35.2 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
36 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
37 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
39 PH01186 1 COVER,FRONT カバーフロント OT
39.1 PZ16070 1 SEAL シール PL
40 PP01122 1 BKT ＢＫＴ FE
41 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
42 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
43 PP01132 1 BKT,ADJUSTING ＢＫＴ調整 FE
44 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
45 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
46 W1043A 2 WASHER,FLAT ワッシャ平 4W-4 FE
47 S3193X 1 SW,LIMIT ＳＷリミット D4DS-K5 OT
48 K5199F 2 SCREW,WASHERASS'Y 小ネジ座金組込み M04X008ﾅﾍﾞｾﾑｽP4 FE
52 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
52.1 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
53 PZ10172 1 COVER,ACRYLIC カバーアクリル PL
53.1 PZ20621 1 COVER,ACRYLIC カバーアクリル PL OPTION(BLACK)
54 K5217G 6 SCREW,C/RTRUSS 小ネジ十穴トラス 04X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭﾕﾆｸﾛ FE
56 AA1FK01 1 INDICATIONUNIT 表示ユニット OT
57 K5217G 6 SCREW,C/RTRUSS 小ネジ十穴トラス 04X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭﾕﾆｸﾛ FE
60 PB15213 1 COVER カバー FE
61 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
62 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
63 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
64 PP01244 1 COVER,REAR カバーリヤー FE
65 K5207A 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
66 PP01233 1 COVER,REAR カバーリヤー FE
67 K5207A 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
68 M1012K 2 MAGNETCATCH マグネットキャッチ TL-229S OT
69 K5217H 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 03X010ﾀｯﾋﾟﾝｸﾞﾈｼﾞ1ｼｭﾕﾆｸﾛ FE
70 XH00390 1 INDICATORLAMP 表示灯 OT
71 K5207A 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
72 RH16890 1 HARNESS ハーネス OT
73 PX01521 1 SEAL,BARCODE シールバーコード OT
74 H30685 1 FILTER フィルタ 109-1000F40 OT
75 K5208A 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006ﾕﾆｸﾛﾒｯｷ FE
