This page intentionally blank. 6. CONVEYOR / コンベア 25 PTS-NXT-10JE Vol.2
6.1.1.M3S-SINGLECONVEYOR3/11
6.1.1.M3S-シングルコンベア3/11
UQ01460
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
42 PM12151 1 PLATE プレート FE
43 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
44 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
45 H55037 1 BOLT ボルト PSST4-15 FE
47 PZ14451 2 SPRING スプリング FE
48 PM11637 1 PLATE,GUIDE プレートガイド FE
49 PM01751 2 GUIDE ガイド FE
50 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
51 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
52 PM97051 2 BLOCK,LOCATING ブロック位置決め FE
53 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
54 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
55 W1041F 4 WASHER,FLAT ワッシャ平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
56 ADBPP8012 2 PULLEY プーリ OT
57 AA93002 2 PULLEY プーリ OT
57.1 AA0BZ01 2 PULLEY プーリ OT Thinpaneloption
58 PM92402 1 BKT,SENSOR ＢＫＴセンサ FE
59 PT01191 1 GUIDE ガイド FE
59.1 PS02472 1 SHEET シート OT
60 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
62 XS01454 1 SENSOR,FIBER センサファイバ OT SET
62.1 PZ10791 2 TUBE チューブ OT
63 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
64 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
65 W1041F 4 WASHER,FLAT ワッシャ平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
66 PM92392 1 BKT,SENSOR ＢＫＴセンサ FE
67 PT01202 1 GUIDE ガイド FE
67.1 PS02472 1 SHEET シート OT
68 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
71 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
72 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
73 W1041F 4 WASHER,FLAT ワッシャ平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
74 PM02ZF1 1 PLATE
プ
レート FE
6.
CONVEYOR
/
コンベア
24
PTS-NXT-10JE
Vol.2
This page intentionally blank.
6.
CONVEYOR
/
コンベア
25
PTS-NXT-10JE
Vol.2

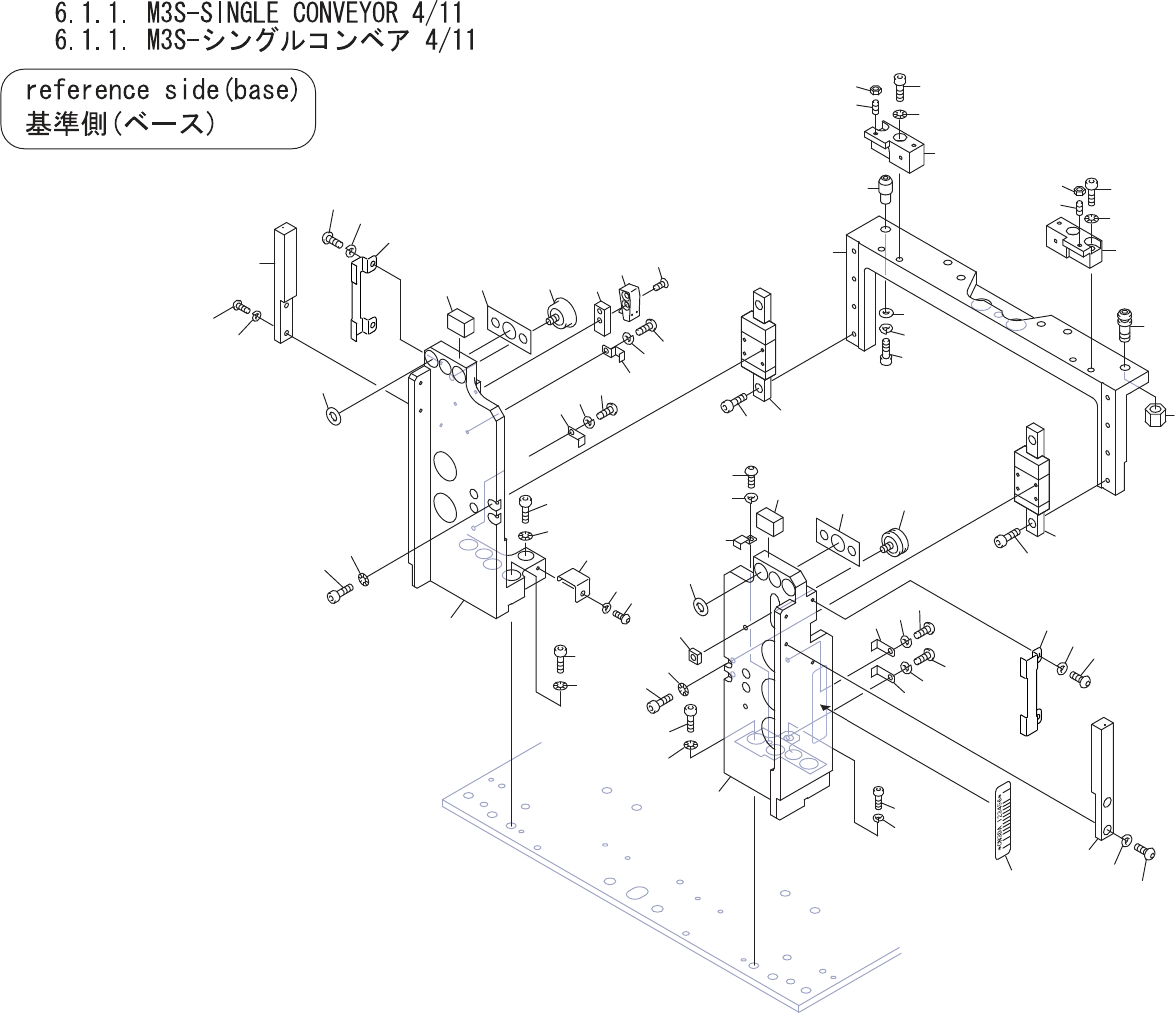

23
32
33
31
29
30
28
50
52
51
54
21.1
22
55
53
21.1
22
38
43,
43.1
45
46
44
47
47
49
49
48
48
31
33
32
28
30
29
17
15
9
8
13
14
41
42
26
27
2
3
4
19
1
39
40
24
25
23.1
23.2
23.3
38.1
38.2
38.3
62
63
64
6
7
5
11
12
10
21
20
21
20
35,
35.1
36
37
60
59
61
UQ01460
6.
CONVEYOR
/
コンベア
26
PTS-NXT-10JE
Vol.2
