This page intentionally blank. 6. CONVEYOR / コンベア 33 PTS-NXT-10JE Vol.2
6.1.1.M3S-SINGLECONVEYOR5/11
6.1.1.M3S-シングルコンベア5/11
UQ01460
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35.1 AA63K00 1 PULLEY プーリ OT Thinpaneloption
36 ADBPP8012 1 PULLEY プーリ OT
37 N10790 1 NUT,SQUARE ナット四角 M4P=0.7(3ｶｼﾛ) FE
38 XS03380 1 SENSOR センサ OT SET
39 K5175T 4 SCREW,C/RPAN 小ネジ十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
40 PP00530 1 BKT,SENSOR ＢＫＴセンサ FE
41 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
42 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
43 PP00680 1 RETAINER,WIRING 押え配線 FE
44 K5255A 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
45 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
48 PH00782 1 BRUSH ブラシ OT
49 K5358C 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M03X012 FE
6.
CONVEYOR
/
コンベア
32
PTS-NXT-10JE
Vol.2
This page intentionally blank.
6.
CONVEYOR
/
コンベア
33
PTS-NXT-10JE
Vol.2

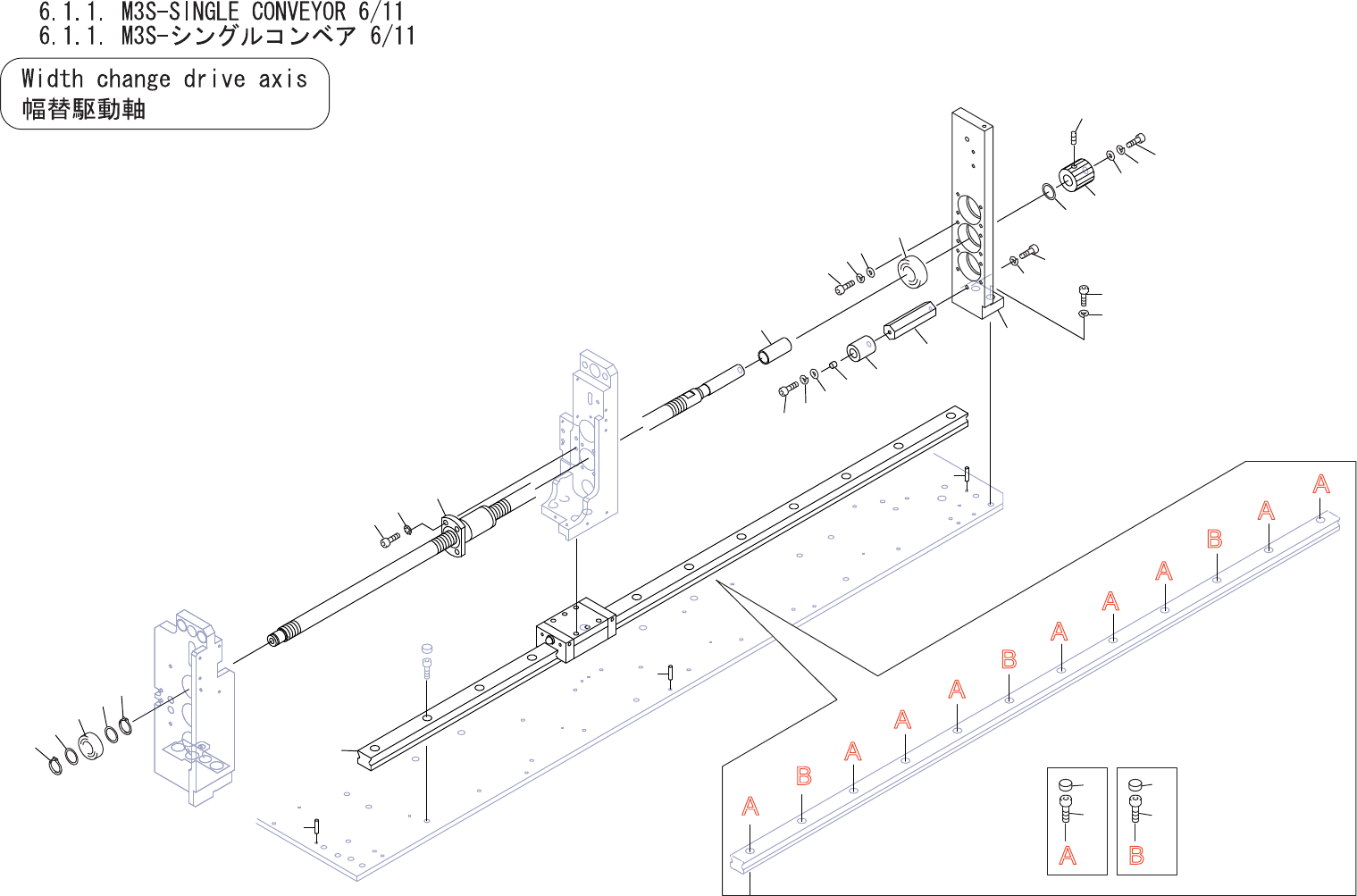

B
B
A
A
A
A
A
A
A
B
A
A B
A
4
11
10
8
25
22
9
19
20
21
7
28
29
15
14
16
17
18
23
24
27
26
34
34
34
2
1
3
6
5
6
5
30
33
32
31
32
13
UQ01460
6.
CONVEYOR
/
コンベア
34
PTS-NXT-10JE
Vol.2
