1. PARTS PLACING / 部品装着 38 PTS-NXT-10JE Vol.1
1.4.1.H08/H12-ND32C-NOZZLESTATION
1.4.1.H08/H12-ND32C-ノズルステーション
UL02612
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PP00875 1 SHUTTER シャッタ FE
2 PX04211 1 SEAL,BARCODE シールバーコード PL
3 PM85634 6 WASHER ワッシャ FE
4 PZ29951 6 BOLT ボルト OT
5 AA3AY06 1 HOLDER ホルダ OT
6 PT01383 1 HOLDER ホルダ AL
7 PZ10121 32 PIN ピン FE
8 R5012C 2 ROLLER,NEEDLE ローラニードル ﾟ3X11.8FW6C3 OT
9 PM04923 1 PIN ピン FE
10 PZ05022 1 SPRING,TENSION スプリング引張 FE
11 PX04201 1 SEAL,BARCODE シールバーコード PL
12 AA37X04 1 BLOCK ブロック OT
13 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
14 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
15 AA37W03 1 GUIDE ガイド OT
16 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
17 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
18 PP00882 2 PLATE,BACK プレート裏 FE
19 PS00552 2 SHEET シート OT
20 H5273A 4 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
21 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
22 PB67411 1 DOG,SW ドッグＳＷ FE
23 K51756 4 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X005ｽﾃﾝﾚｽ FE
24 W1020H 4 WASHER,LOCK ワッシャスプリング 2.5M/M FE
25 AA3FS03 2 PLATE
プ
レート OT
1.
PARTS
PLACING
/
部品装着
37
PTS-NXT-10JE
Vol.1
1.
PARTS
PLACING
/
部品装着
38
PTS-NXT-10JE
Vol.1

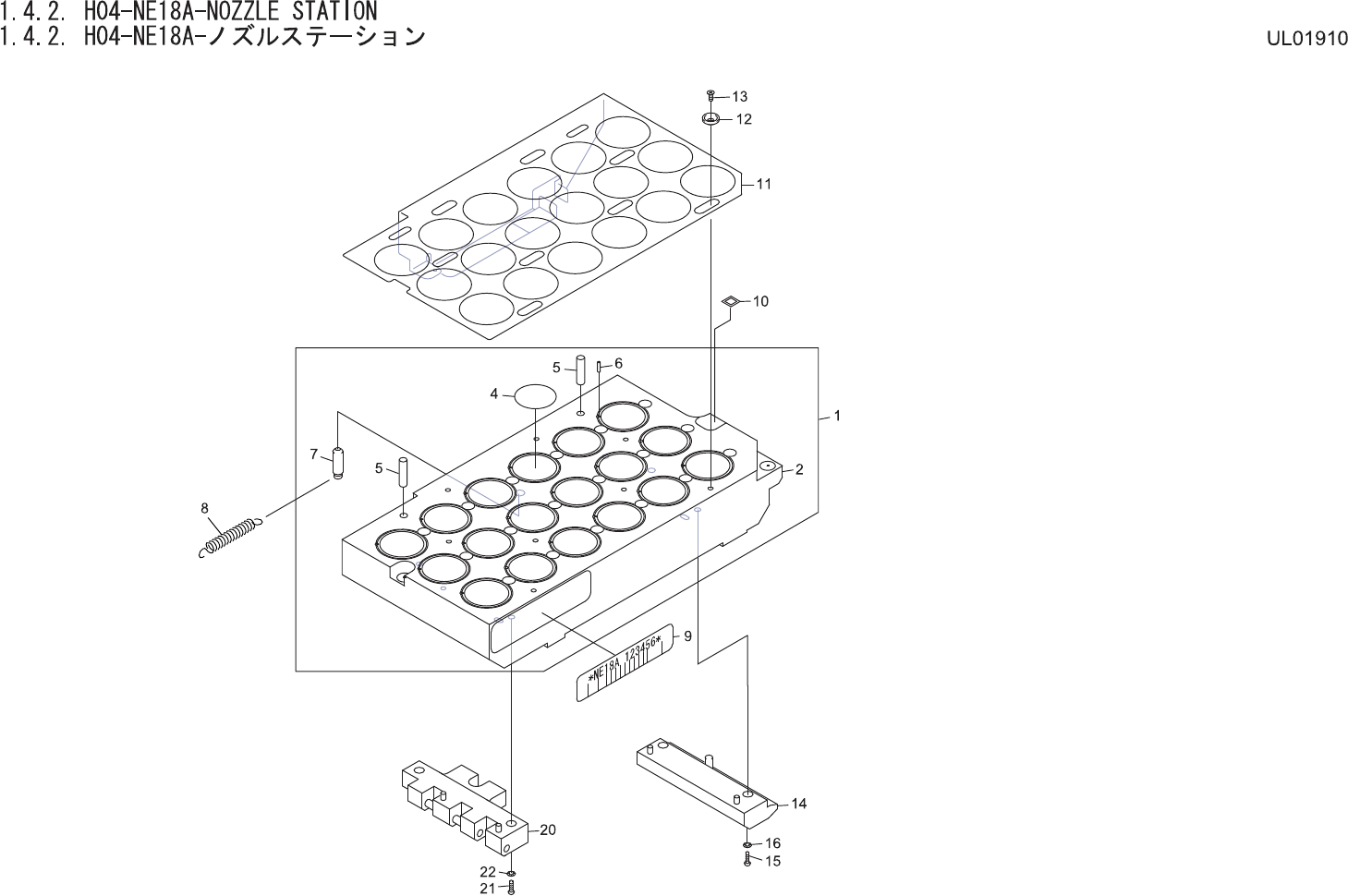

1.4.2.H04-NE18A-NOZZLESTATION
1.4.2.H04-NE18A-ノズルステーション
UL01910
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA0AG10 1 HOLDER ホルダ OT
2 PM40227 1 HOLDER ホルダ AL
4 PS00772 1 SHEET シート OT
5 R5012C 2 ROLLER,NEEDLE ローラニードル ﾟ3X11.8 OT
6 PZ10121 18 PIN ピン FE
7 PM04923 1 PIN ピン FE
8 PZ05022 1 SPRING,TENSION スプリング引張 FE
9 PX02911 1 SEAL,BARCODE シールバーコード OT
10 PX02901 1 SEAL,BARCODE シールバーコード PL
11 PB22156 1 SHUTTER シャッタ FE
12 PM85634 8 WASHER ワッシャ FE
13 PZ29951 8 BOLT ボルト OT
14 AA1YF02 1 GUIDE ガイド OT
15 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
16 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
20 AA1YG03 1 BLOCK ブロック OT
21 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
22 W1010A 2 WASHER,CONICAL ワッシャ 皿 M-3-L FE
