6.1.1.M3S-SINGLECONVEYOR(PNEUMATICCIRCUITDIAGRAM)11/11 6.1.1. M3S- シン グルコン ベア (エア ー配管図 )11 /11 UQ01460 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 4 S…
B ( )
A ( )
A:CLAMP (LIFTER UP)
B:UNCLAMP (LIFTER DOWN)
PANEL LIFTER
Ref.BED
b
c1
Ref.BED
UQ01460
6.
CONVEYOR
/
コンベア
52
PTS-NXT-10JE
Vol.2
6.1.1.M3S-SINGLECONVEYOR(PNEUMATICCIRCUITDIAGRAM)11/11
6.1.1.M3S-シングルコンベア(エアー配管図)11/11
UQ01460
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 S1056A 2 SILENCER サイレンサ AN101-01 OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1337K 1 VALVE,SOL バルブＳＯＬ SY3240-5LOZ OT
7 K5340Y 2 CONTROLLER,SPEED コントローラスピード AS2001F-06(ｼﾛ) OT
8 K5342D 1 CONTROLLER,SPEED コントローラスピード AS2201F-01-06S(ｼﾛ) OT
9 Y3121N 1 UNION,ELBOW ユニオンエルボ KQ2VS06-01S OT
10 XS02630 1 CYLINDER,AIR シリンダエアー OT
13 K20075 1 CAP キャップ KQ2C06-00 OT
14 A3034A 3 PLUG 埋栓 PT1/8 OT
17 H3145L 2 PLUG プラグ KQ2P-06 OT
18 H3243B 1 COVER,BLIND 蓋盲 SY3000-26-9A OT
19 Y3079H 1 UNION,ELBOW ユニオンエルボ KQ2L06-99 OT
25 PZ12680 1 TUBE チューブ OT
26 PZ06710 1 TUBE チューブ OT
27 PZ12690 1 TUBE チューブ OT
28 PZ12700 1 TUBE チューブ OT
43 Y3079S 1 UNION,ELBOW ユニオン エル
ボ
KQ2L08-01S OT
6.
CONVEYOR
/
コンベア
53
PTS-NXT-10JE
Vol.2

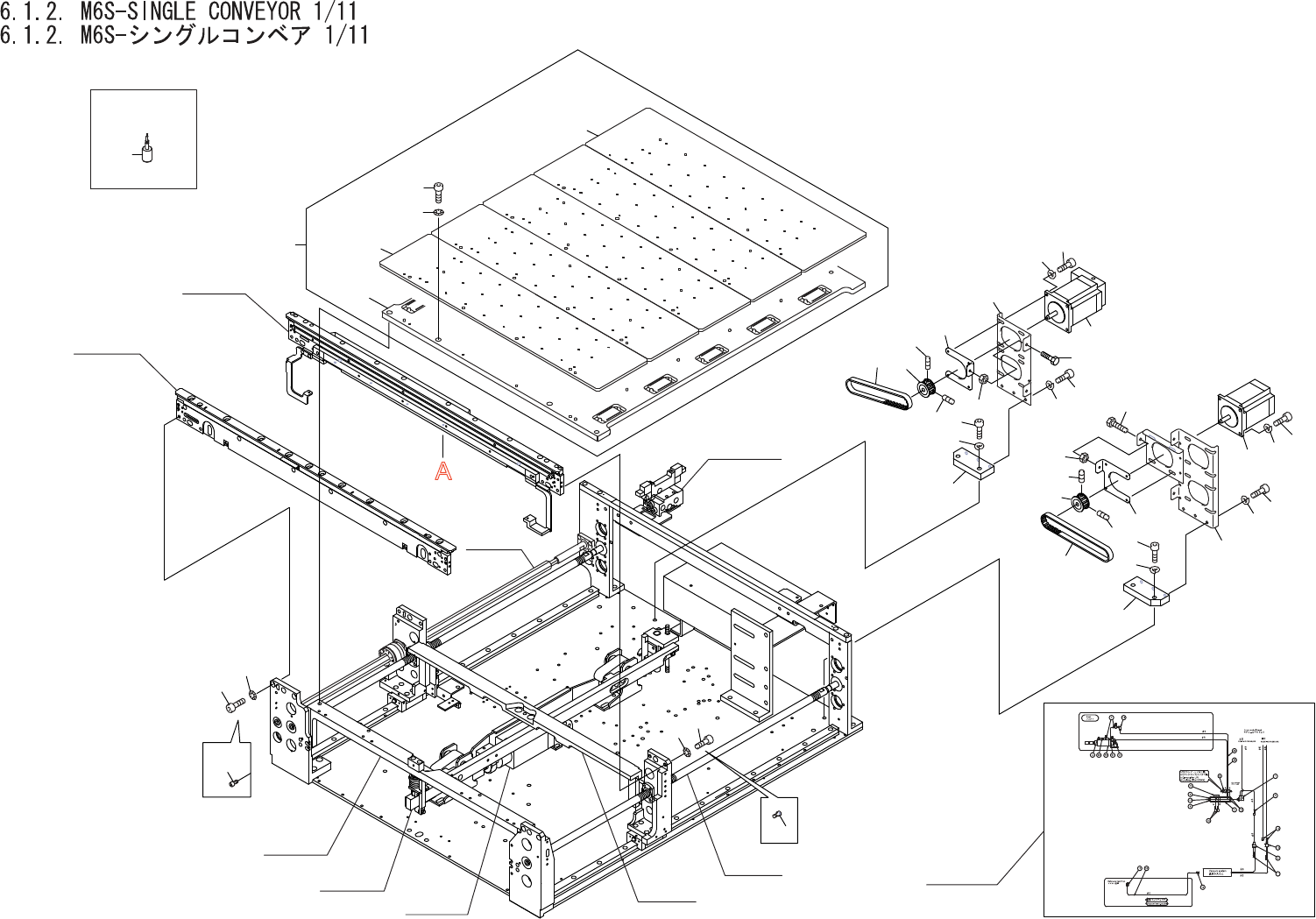

4/11
3/11
10/11
5/11
6/11
2/11
8/11
7/11
9/11
11/11
A
BACK-UP PIN
2
1
2
1
10
12
17
16
11
13
17
15
14
21
20
19
27
29
28
26
25
21
20
19
17
16
17
30
3
3
7
8
9
18
22
23
24
31
32
33
35
36
37
34
45
UQ01557
