6.1.2.M6S-SINGLECONVEYOR2/11 6.1.2. M6S- シン グルコン ベア2 /11 UQ01557 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM83112 1 PLATE,RETAINING プレー ト押 え FE 1.1…

100%1 / 891
63
23
19,
19.1
33
64
18
17
16
6
4
8
2
3
7
58
61
40
59
60
52
51
50
39
38
26
37
59
34
58
61
48
60
62
35
32
29.1
29
47
49
25
24
66
45
12,
12.1
9
11
13
10
14
45
49
47
48
46
13
14
1,
1.1
67
72
73
71
69
70
70
74.1
74.3
74.2
74.4
74.5
29.2
29.3
26.1
26.2
26.3
63.1
51.1
58.1
58.2
4
15
15
20
21
22,
22.1
43,
43.1
42
44
43,
43.1
42
55
54
57
57
56
55
54
57
57
56
74
75
76
78
79
54.1
54.1
UQ01557
6.
CONVEYOR
/
コンベア
56
PTS-NXT-10JE
Vol.2

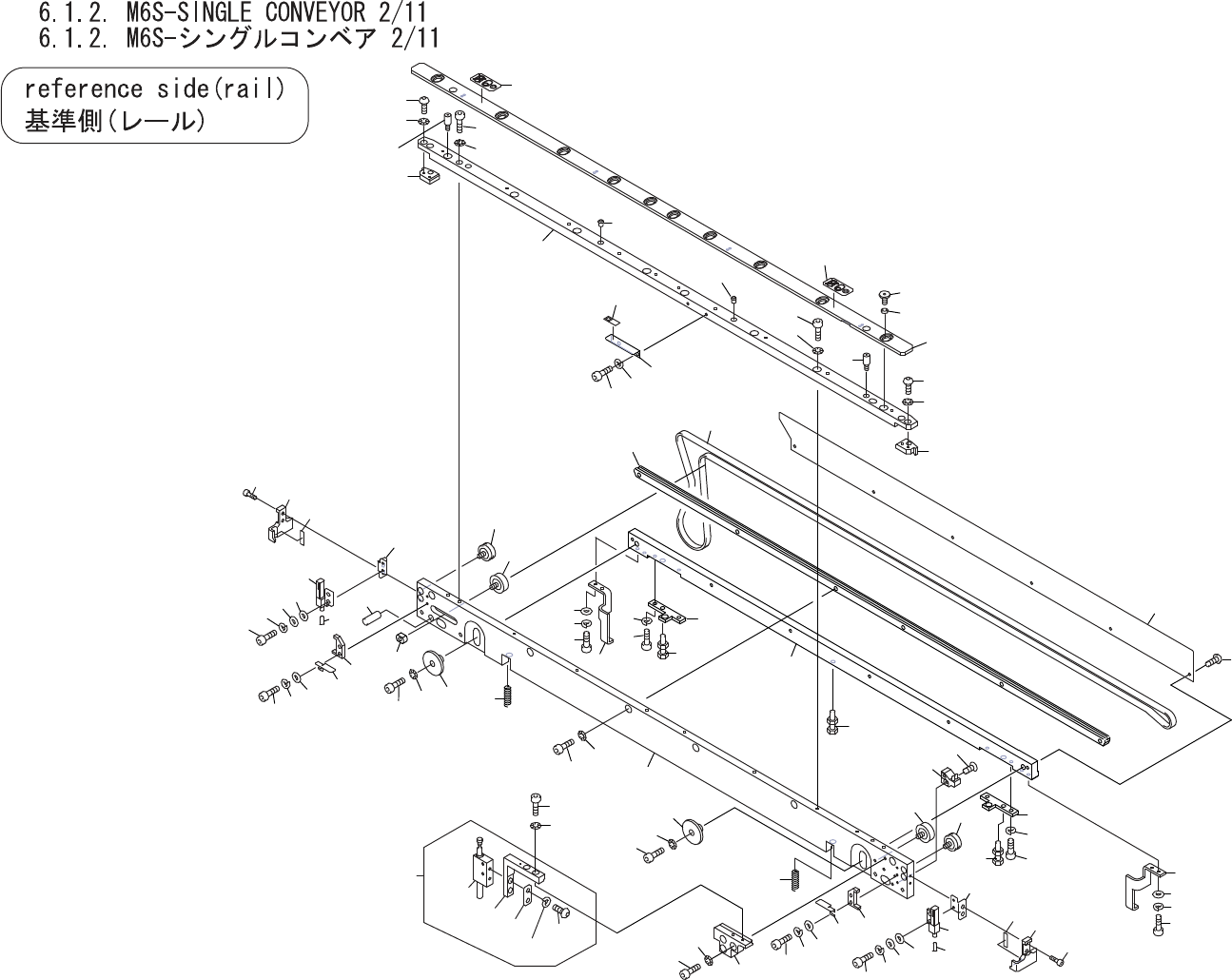

6.1.2.M6S-SINGLECONVEYOR2/11
6.1.2.M6S-シングルコンベア2/11
UQ01557
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM83112 1 PLATE,RETAINING プレート押え FE
1.1 PM03AZ1 1 PLATE,RETAINING プレート押え FE Thinpaneloption
2 PM01723 10 BOLT ボルト FE
3 PM03470 10 COLLAR カラー FE
4 PM23704 2 PIN,REFERENCE ピン基準 FE
6 PT01213 1 GUIDE ガイド FE
7 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
8 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
9 PT01224 1 GUIDE ガイド FE
10 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
11 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
12 PM11176 1 RAIL レール FE
12.1 PM41892 1 RAIL レール FE Thinpaneloption
13 H5288A 8 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
14 W1011A 8 WASHER,CONICAL ワッシャ皿 M-4-L FE
15 H3170B 4 PLUNGER,BALL プランジャボール SBP-4 OT
16 PB11920 1 BKT ＢＫＴ FE
17 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
18 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
19 PX03050 1 SEAL シール PL
19.1 PX04000 1 SEAL シール PL Thinpaneloption
20 PM01604 1 PLATE,CLAMPING プレートクランプ FE
21 K5255A 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
22 XB01111 1 CONVEYOR,BELT コンベアベルト OT L=1510mm
22.1 XB02751 1 CONVEYOR,BELT コンベアベルト OT Thinpaneloption
23 PM11191 1 GUIDE,BELT ガイドベルト AL
24 H5287A 6 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
25 W1011A 6 WASHER,CONICAL ワッシャ皿 M-4-L FE
26 PB18160 1 HOOK フック FE
26.1 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
26.2 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
26.3 W1040A 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
29 PB18150 1 HOOK フック FE
29.1 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
29.2 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
29.3 W1040A 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
32 PM12151 1 PLATE プレート FE
33 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
6.
CONVEYOR
/
コンベア
57
PTS-NXT-10JE
Vol.2
6.1.2.M6S-SINGLECONVEYOR2/11
6.1.2.M6S-シングルコンベア2/11
UQ01557
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
34 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
35 H55037 1 BOLT ボルト PSST4-15 OT
37 PM12141 1 PLATE プレート FE
38 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
39 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
40 H55037 1 BOLT ボルト PSST4-15 OT
42 ADBPP8012 2 PULLEY プーリ OT
43 AA45L03 2 PULLEY プーリ OT
43.1 AA63K00 2 PULLEY プーリ OT Thinpaneloption
44 N10790 1 NUT,SQUARE ナット四角 M4P=0.7(3ｶｼﾛ) FE
45 PZ14451 2 SPRING スプリング FE
46 PM12167 1 PLATE,GUIDE プレートガイド FE
47 PM01751 2 GUIDE ガイド FE
48 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
49 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
50 PM92392 1 BKT,SENSOR ＢＫＴセンサ FE
51 PT01151 1 GUIDE ガイド FE
51.1 PS02472 1 SHEET シート OT
52 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
54 XS01454 1 SENSOR,FIBER センサファイバ OT SET
54.1 PZ10791 2 TUBE チューブ OT
55 H5274A 4 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
56 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
57 W1041F 8 WASHER,FLAT ワッシャ平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
58 PM97051 2 BLOCK,LOCATING ブロック位置決め FE
58.1 PB84700 1 BKT ＢＫＴ FE
58.2 PB84690 1 BKT ＢＫＴ FE
59 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
60 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
61 W1041F 4 WASHER,FLAT ワッシャ平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
62 PM92402 1 BKT,SENSOR ＢＫＴセンサ FE
63 PT01161 1 GUIDE ガイド FE
63.1 PS02472 1 SHEET シート OT
64 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
66 PM92331 1 PLATE プレート FE
67 H55037 1 BOLT ボルト PSST4-15 OT
69 H2014R 1 PIN ピン MSIP6-10 OT
70 PZ14130 2 SEAL シール PL
6.
CONVEYOR
/
コンベア
58
PTS-NXT-10JE
Vol.2
