27 20 7 19 28 18 6 16 2 3 29 8 7 6 5 37 39 1 2 3 38 9 10 41 40 43 44 48 46 49 50 51 21 22 23 24 24 25 12 13 15 14 11 30 31 45 46 47 36 36.2 36.1 UQ01557 6. CONVEYOR / コンベア 88 PTS-NXT-10JE Vol.2

100%1 / 891
This page intentionally blank.
6.
CONVEYOR
/
コンベア
87
PTS-NXT-10JE
Vol.2
27
20
7
19
28
18
6
16
2
3
29
8
7
6
5
37
39
1
2
3
38
9
10
41
40
43
44
48
46
49
50
51
21
22
23
24
24
25
12
13
15
14
11
30
31
45
46
47
36
36.2
36.1
UQ01557
6.
CONVEYOR
/
コンベア
88
PTS-NXT-10JE
Vol.2

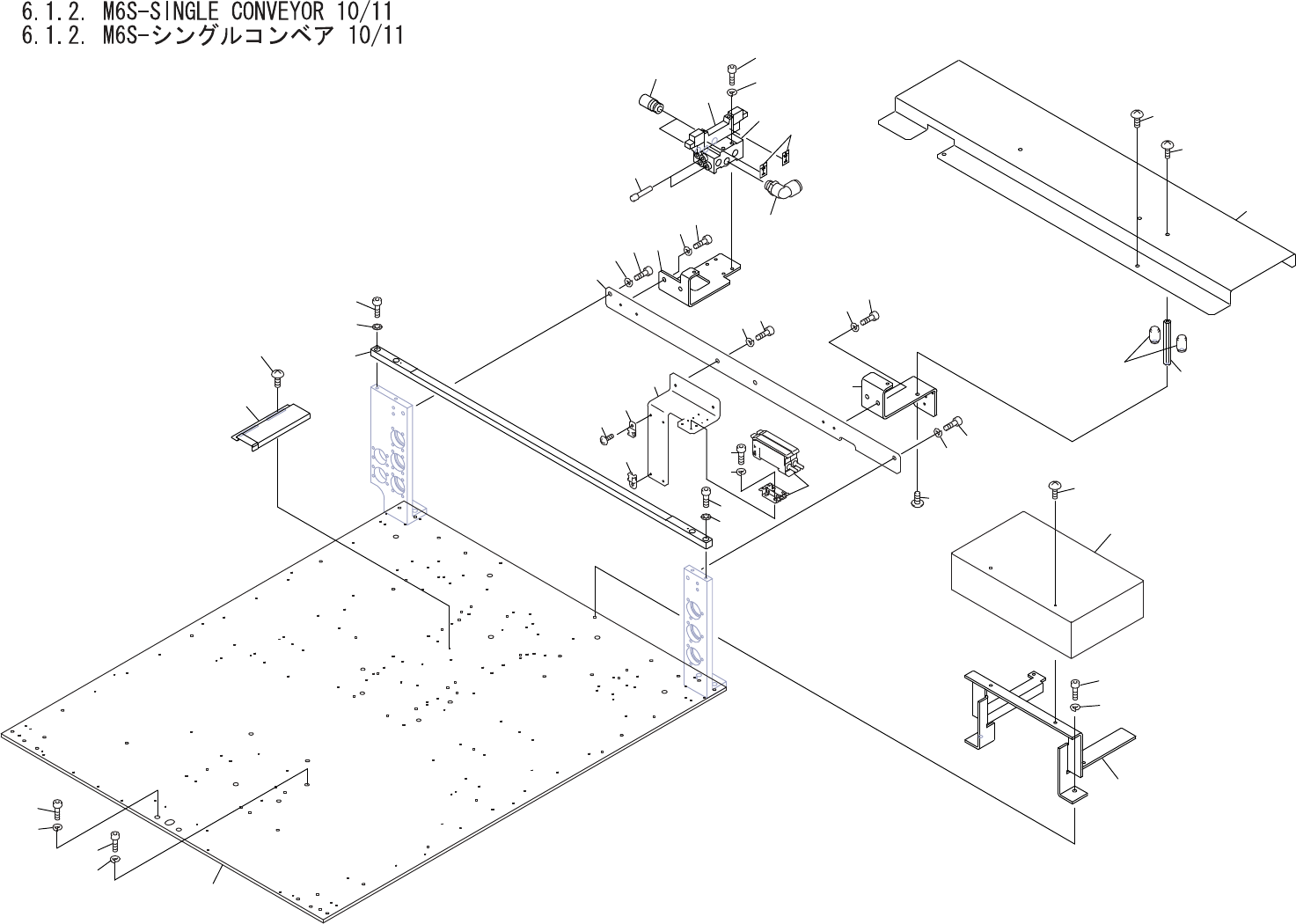

6.1.2.M6S-SINGLECONVEYOR10/11
6.1.2.M6S-シングルコンベア10/11
UQ01557
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1BC01 1 PLATE,REFERENCE プレート基準 OT
2 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
3 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
5 PB66910 1 BKT ＢＫＴ FE
6 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
7 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
8 PB21130 1 BKT,MANIFOLD ＢＫＴマニホールド FE
9 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
10 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
11 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
12 H5295A 4 BOLT,HEXSOCKET ボルト六角穴 M04X035 FE
13 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
14 H1337K 1 VALVE,SOL バルブＳＯＬ SY3240-5LOZ OT
15 S1056A 2 SILENCER サイレンサ AN101-01 OT
16 Y3079S 1 UNION,ELBOW ユニオンエルボ KQ2L08-01S OT
18 PB21120 1 BKT ＢＫＴ FE
19 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
20 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
21 PB66891 1 BKT ＢＫＴ FE
22 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
23 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
24 S2025A 4 SHEET シート CTAM1 OT
25 K5207A 4 SCREW,C/RTRUSS 小ネジ十穴トラス M04X005ﾕﾆｸﾛﾒｯｷ FE
27 PB14881 1 BKT ＢＫＴ FE
28 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
29 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
30 PB14891 1 COVER カバー FE
31 K5208A 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X006ﾕﾆｸﾛﾒｯｷ FE
36 A1068D 2 AMPLIFIER,SENSOR アンプセンサ HPX-NT4 OT
36.1 H5273A 4 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
36.2 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
37 PM29069 1 PLATE,BASE プレートベース AL
38 H5322H 6 BOLT,HEXSOCKET ボルト六角穴 M06X015ﾕﾆｸﾛﾒｯｷ FE
39 W1024A 6 WASHER,LOCK ワッシャスプリング 6M/M FE
40 H5299B 8 BOLT,HEXSOCKET ボルト六角穴 M05X012ﾕﾆｸﾛﾒｯｷｼﾛ FE
41 W1023A 8 WASHER,LOCK ワッシャスプリング 5M/M FE
43 PX02880 1 NAMEPLATE,SOL 銘板ＳＯＬ PL
44 H3145L 2 PLUG プラグ KQ2P-06 OT
