6.1.3.M6S-SINGLECONVEYORS4/6 6.1.3. M6S- シン グルコン ベアS 4/ 6 UQ03900 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM049M0 1 PLATE,BASE プレー トベ ース A L P…

100%1 / 891
1
1.1
1.2
3
4
5
6
13
14
7
8
9
16
17
19
20
18
85
35
36
41
42
43
44
45
46
50
49
73
74
75
51
52
53
56
60
61
62
84
63
64
65
66
68
70
71
72
69
76
77
78
79
78
80
83
82
81
6.1
105
106
16.1
41.1
107
108
107
108
16.2
16.3
41.2
41.3
85.1
35.1
49.1
54
55
54
55
40
39
40
38
40
38
57
58
59
47
48
40
38
15
10
11
12
67
37.1
37
UQ03900
6.
CONVEYOR
/
コンベア
104
PTS-NXT-10JE
Vol.2

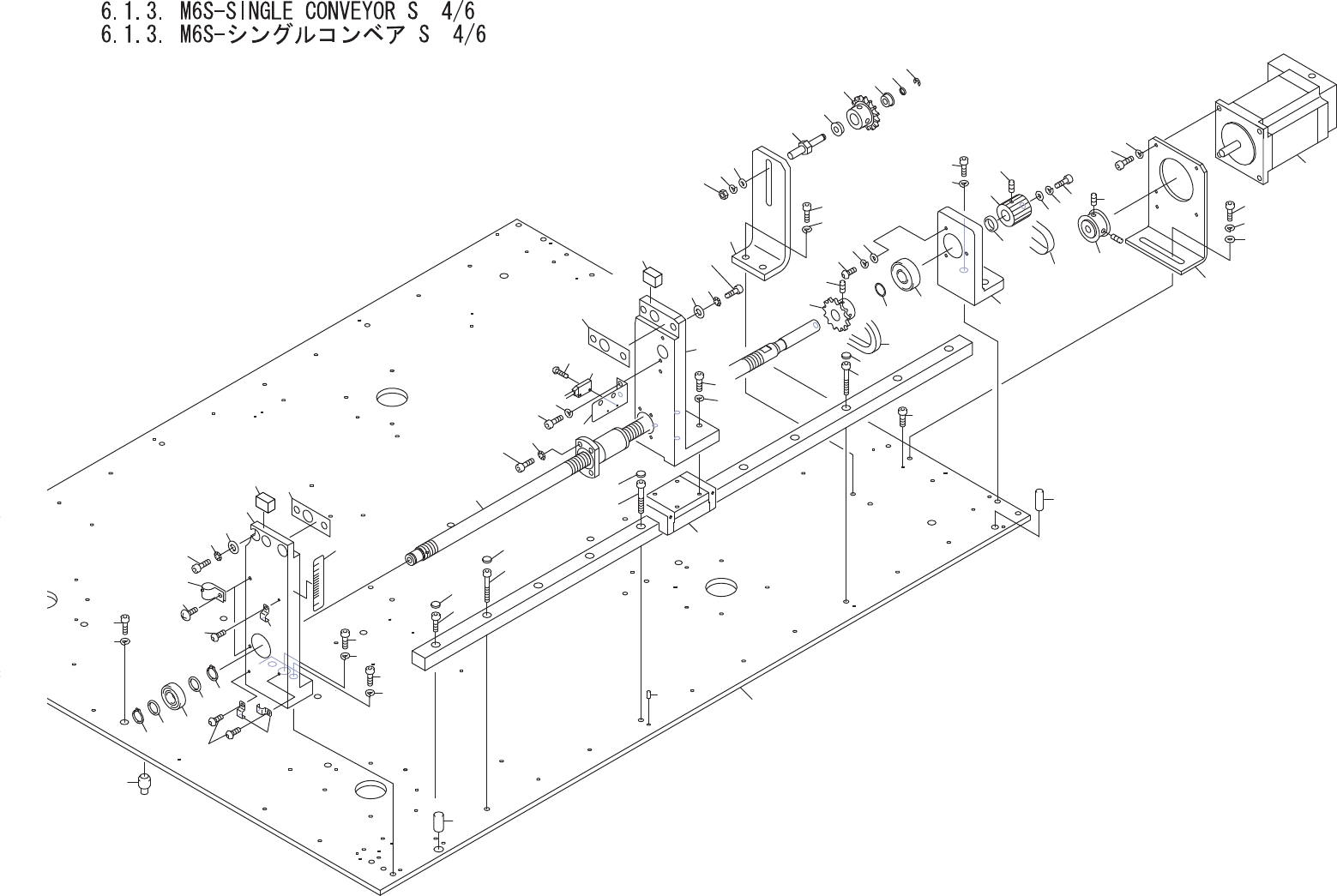

6.1.3.M6S-SINGLECONVEYORS4/6
6.1.3.M6S-シングルコンベアS4/6
UQ03900
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM049M0 1 PLATE,BASE プレートベース AL PM96120+PZ33890
1.1 H2095G 1 PIN,PARALLEL ピン平行 8ﾟX15Bｼｭ FE
1.2 H2095H 1 PIN,PARALLEL ピン平行 ﾟ6X18Bｼｭ FE
3 PM18091 1 PIN,LOCATING ピン位置決め FE
4 H5322A 6 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
5 W1024A 6 WASHER,LOCK ワッシャスプリング 6M/M FE
6 PB47902 1 BKT,MOTOR ＢＫＴモータ FE PB47901+PZ35710
6.1 H5273T 2 BOLT,HEXSOCKET ボルト六角穴 M03X004 FE
7 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
8 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
9 W1044A 2 WASHER,FLAT ワッシャ平 4W-5 FE
10 XM00242 1 MOTOR,STEPPING モータステッピング OT
11 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
12 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
13 PZ05392 1 PULLEY プーリ OT
14 N4027A 2 SCREW,HEXSOCKETSET ネジ六角穴止め M04X005ｸﾎﾞﾐｻｷ FE
15 H4521L 1 BELT,TIMING ベルトタイミング 300-3GT-9 OT
16 PM96095 1 BKT ＢＫＴ FE
16.1 PJ13601 1 SHEET シート OT
16.2 PJ12922 2 WASHER ワッシャ OT
16.3 PS02492 1 SHEET シート OT
17 H5324A 2 BOLT,HEXSOCKET ボルト六角穴 M06X020 FE
18 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
19 H5289A 1 BOLT,HEXSOCKET ボルト六角穴 M04X012 FE
20 W1022A 1 WASHER,LOCK ワッシャスプリング 4M/M FE
35 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
35.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
36 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
37 XG01120 1 GUIDE,RAIL ガイドレール OT
37.1 H2092W 9 PIN,PARALLEL ピン平行 ﾟ3X6Aｼｭ OT
38 H5291A 3 BOLT,HEXSOCKET ボルト六角穴 M04X018 FE
39 PZ09961 8 BOLT,HEXSOCKET ボルト六角穴 FE
40 K20089 11 CAP キャップ C04 OT
41 PM96102 1 BKT ＢＫＴ FE
41.1 PJ15820 1 SHEET シート OT
41.2 PJ12922 2 WASHER ワッシャ OT
41.3 PS02492 1 SHEET シート OT
42 H5290A 4 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
6.
CONVEYOR
/
コンベア
105
PTS-NXT-10JE
Vol.2
6.1.3.M6S-SINGLECONVEYORS4/6
6.1.3.M6S-シングルコンベアS4/6
UQ03900
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
43 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
44 PB47851 1 BKT,SENSOR ＢＫＴセンサ FE
45 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
46 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
47 XS03380 1 SENSOR センサ OT
48 K5175T 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X005(0ﾊﾞﾝ1ｼｭ)SUS FE
49 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
49.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
50 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
51 PT01060 1 BKT ＢＫＴ FE
52 H5322A 2 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
53 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
54 S1031A 2 CIR-CLIP サークリップ STW10 FE
55 W10049 2 WASHER ワッシャ LRB10-1.0 FE
56 H4202Z 1 BEARING ベアリング 6900ZZ OT
57 XN00281 1 SCREW ネジ OT
58 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
59 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
60 PZ00942 1 SPROCKET スプロケット OT
61 N4026A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
62 W1121B 1 WASHER ワッシャ WSSS12-10-1 OT
63 H4175A 1 BEARING ベアリング 6000ZZ OT
64 K5257A 3 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M04X008 FE
65 W1022A 3 WASHER,LOCK ワッシャスプリング 4M/M FE
66 W1043A 3 WASHER,FLAT ワッシャ平 4W-4 FE
67 W1088B 1 WASHER ワッシャ WSSB13-10-3 FE
68 PZ11471 1 PULLEY プーリ OT
69 N4026A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
70 H5300A 1 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
71 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
72 W1044A 1 WASHER,FLAT ワッシャ平 4W-5 FE
73 PB47800 1 BKT ＢＫＴ FE
74 H5299A 2 BOLT,HEXSOCKET ボルト六角穴 M05X012 FE
75 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
76 S1022A 1 CIR-CLIP サークリップ ST-EW-4 FE
77 GVC0351 1 COLLAR カラー FE
78 H4445A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-1050ZZ OT
79 S3034A 1 SPROCKET スプロケット RS25-13T2ｶﾞﾀ OT
6.
CONVEYOR
/
コンベア
106
PTS-NXT-10JE
Vol.2
