This page intentionally blank. 6. CONVEYOR / コンベア 131 PTS-NXT-10JE Vol.2

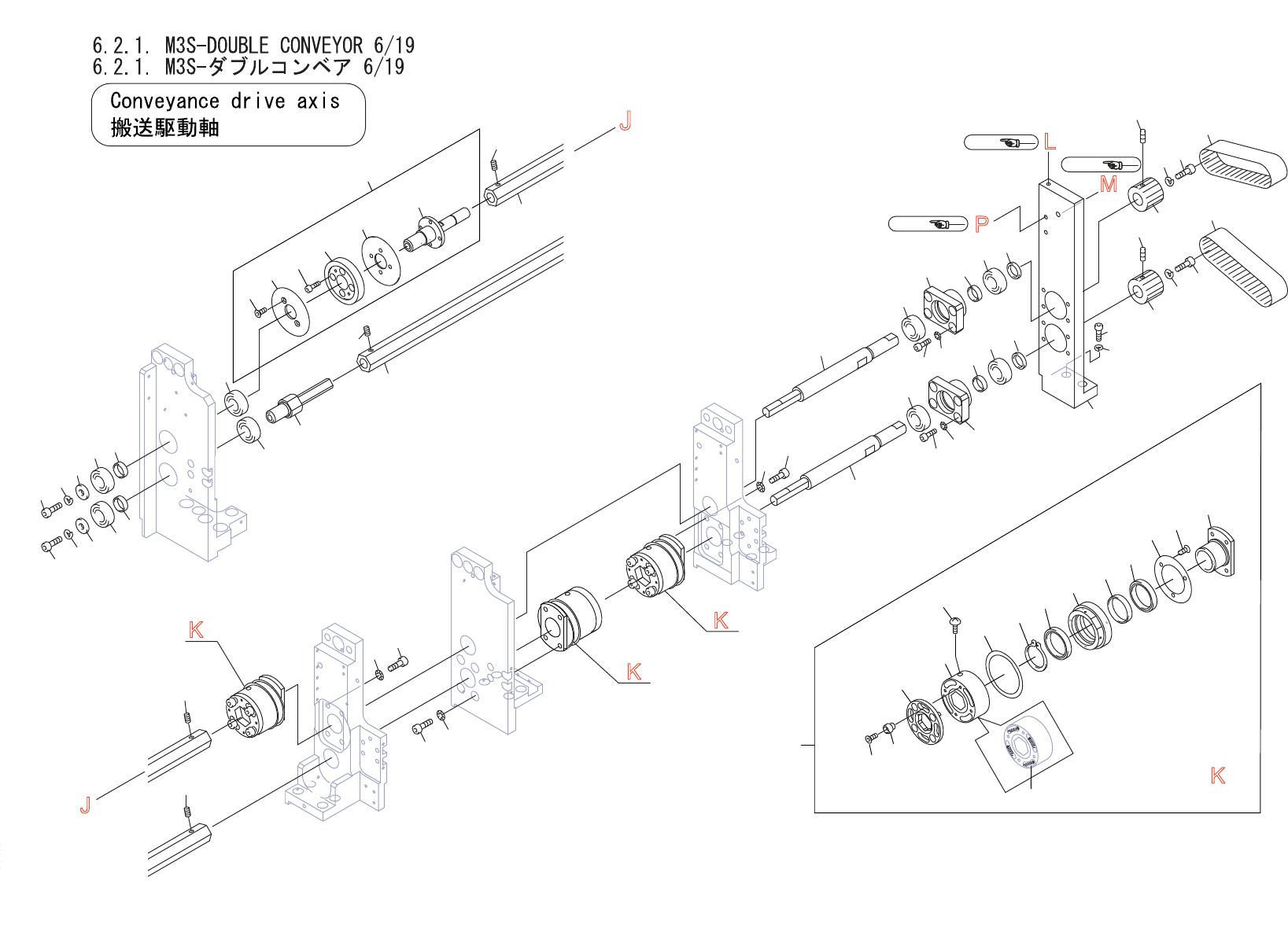

6.2.1.M3S-DOUBLECONVEYOR5/19
6.2.1.M3S-ダブルコンベア5/19
UQ01262
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 PM009M2 1 BKT ＢＫＴ FE
39 H5263C 1 BOLT,HEXSOCKET ボルト六角穴 M05X016 FE
40 W1023A 1 WASHER,LOCK ワッシャスプリング 5M/M FE
41 PM02CN0 1 BOLT,POSITIONING ボルト位置決め FE
41.1 N1085A 1 NUT,HEX ナット六角 M6P=1.0 FE
42 H5137L 1 BOLT,STOPPER
ボ
ルト ストッパ STEHN7 OT
