Ref.6/ Ref.17/ Ref.17/ N Q L 1 2 3 2 3 6 6 10 15 15 18 19 15 14 17 16 26 27 28 26 27 28 16 16 21 21 23 23 21 24 25 24 25 23 24 25 29 30 31 5 4 4 5 5 4 4 5 7 8 9 7 8 9 12 11 13 35 36 35 20 20 20 UQ01262 6. CONVEYOR / コンベア…
This page intentionally blank.
6.
CONVEYOR
/
コンベア
135
PTS-NXT-10JE
Vol.2
Ref.6/
Ref.17/
Ref.17/
N
Q
L
1
2
3
2
3
6
6
10
15
15
18
19
15
14
17
16
26
27
28
26
27
28
16
16
21
21
23
23
21
24
25
24
25
23
24
25
29
30
31
5
4
4
5
5
4
4
5
7
8
9
7
8
9
12
11
13
35
36
35
20
20
20
UQ01262
6.
CONVEYOR
/
コンベア
136
PTS-NXT-10JE
Vol.2

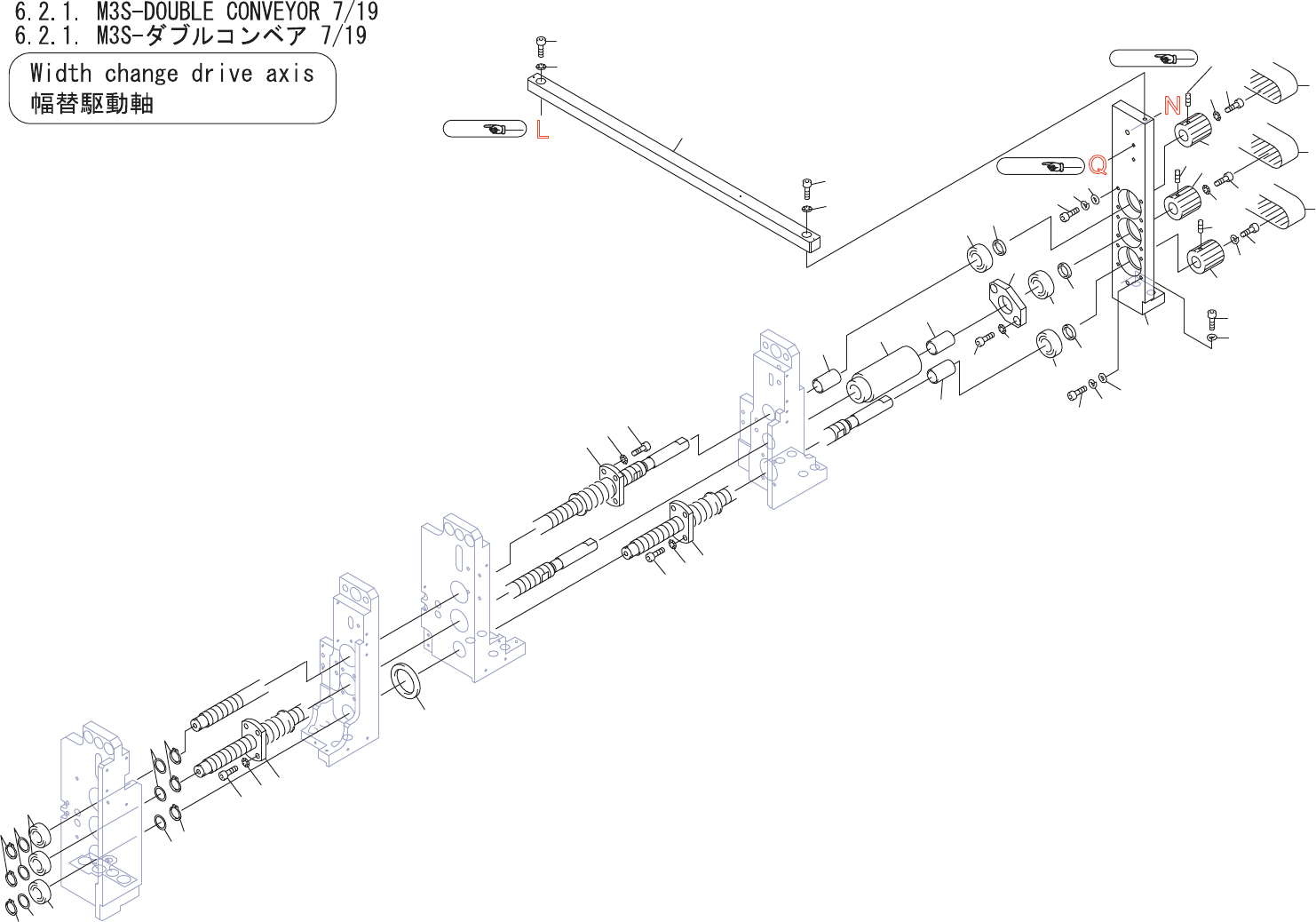

6.2.1.M3S-DOUBLECONVEYOR7/19
6.2.1.M3S-ダブルコンベア7/19
UQ01262
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1BB01 1 PLATE,REFERENCE プレート基準 OT
2 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
3 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
4 S1031A 6 CIR-CLIP サークリップ STW10 OT
5 W10049 6 WASHER ワッシャ LRB10-1.0 FE
6 H4202Z 3 BEARING ベアリング 6900ZZ OT
7 XN00222 2 SCREW ネジ OT
8 H5288A 8 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
9 W1011A 8 WASHER,CONICAL ワッシャ皿 M-4-L FE
10 PG00074 1 STOPPER ストッパ PL
11 XN00232 1 SCREW ネジ OT
12 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
13 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
14 PG00333 1 STOPPER ストッパ PL
15 PM36863 3 COLLAR カラー FE
16 H4175A 3 BEARING ベアリング 6000ZZ OT
17 PM37561 1 PLATE,STOPPER プレートストッパ FE
18 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
19 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
20 W1088B 3 WASHER ワッシャ WSSB13-10-3 FE
21 PZ11471 3 PULLEY プーリ OT
23 N4026A 3 SCREW,HEXSOCKETSET ネジ六角穴止め M04X004ｸﾎﾞﾐｻｷ FE
24 H5300A 3 BOLT,HEXSOCKET ボルト六角穴 M05X015 FE
25 W1023A 3 WASHER,LOCK ワッシャスプリング 5M/M FE
26 H5287A 4 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
27 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
28 W1043A 4 WASHER,FLAT ワッシャ平 4W-4 FE
29 PM35055 1 BKT ＢＫＴ FE
30 H5322A 2 BOLT,HEXSOCKET ボルト六角穴 M06X015 FE
31 W1024A 2 WASHER,LOCK ワッシャスプリング 6M/M FE
35 H4572E 2 BELT,TIMING ベルトタイミング 177-3GT-9 OT
36 H4520F 1 BELT,TIMING ベルト タイミン
グ
342-3GT-9 OT
