This page intentionally blank. 6. CONVEYOR / コンベア 155 PTS-NXT-10JE Vol.2

100%1 / 891

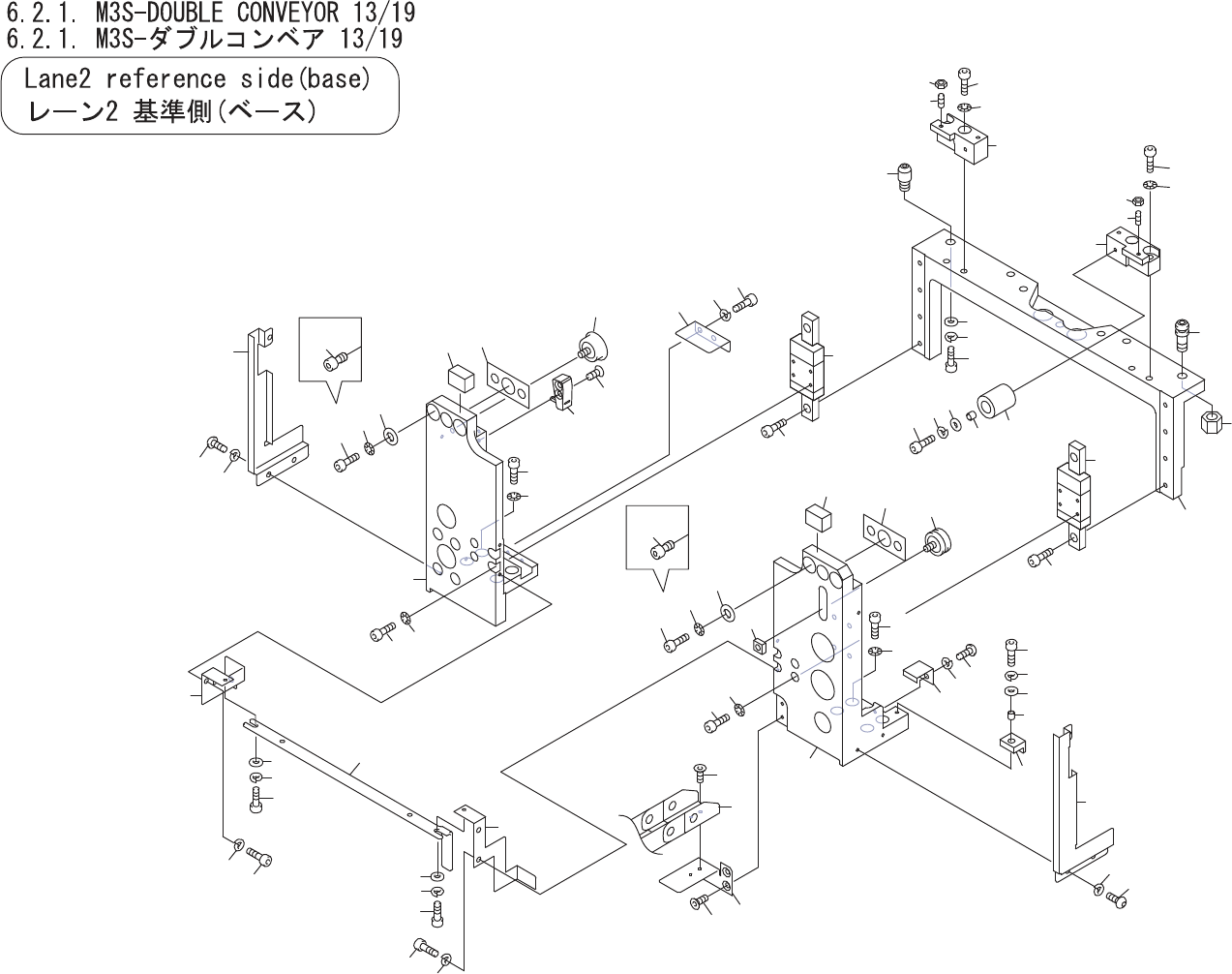

6.2.1.M3S-DOUBLECONVEYOR12/19
6.2.1.M3S-ダブルコンベア12/19
UQ01262
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
39 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
40 H55037 1 BOLT ボルト PSST4-15 FE
42 PM11620 1 GUIDE,BELT ガイドベルト AL
43 XB01021 1 CONVEYOR,BELT コンベアベルト OT
43.1 XB02731 1 CONVEYOR,BELT コンベアベルト OT Thinpaneloption
44 PM09102 1 PLATE,CLAMPING プレートクランプ FE
45 K5255A 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
46 PM32043 1 RAIL レール FE
46.1 PM41863 1 RAIL レール FE Thinpaneloption
47 H5288A 4 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
48 W1011A 4 WASHER,CONICAL ワッシャ皿 M-4-L FE
49 PM23704 2 PIN,REFERENCE ピン基準 FE
51 PT01213 1 GUIDE ガイド FE
52 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
53 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
54 PT01233 1 GUIDE ガイド FE
55 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
56 W1010A 2 WASHER,CONICAL ワッシャ皿 M-3-L FE
70 PB18132 1 HOOK フック FE
70.1 N4023B 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X010ﾏﾙｻｷ FE
70.2 N1077H 1 NUT,HEX ナット六角 M3P=0.53ｼｭ FE
71 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
72 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
73 PB18142 1 HOOK フック FE
73.1 N4023B 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X010ﾏﾙｻｷ FE
73.2 N1077H 1 NUT,HEX ナット六角 M3P=0.53ｼｭ FE
74 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
75 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
76 PT01141 1 PLATE,REFERENCE プレート基準 FE
77 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ 六角穴
ボ
タン M03X006 FE
