6.2.1.M3S-DOUBLECONVEYOR13/19 6.2.1. M3S- ダブ ルコンベ ア13 /19 UQ01262 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 85 ADBPP80 12 1 PULLEY プ ーリ OT 86 PH00782 1 …

100%1 / 891
6.2.1.M3S-DOUBLECONVEYOR13/19
6.2.1.M3S-ダブルコンベア13/19
UQ01262
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
45 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
46 W1012A 2 WASHER,CONICAL ワッシャ皿 M-5-L FE
46.1 PM015W0 2 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
48 AA45L03 1 PULLEY プーリ OT
48.1 AA63K00 1 PULLEY プーリ OT Thinpaneloption
49 N10790 1 NUT,SQUARE ナット四角 M4P=0.7(3ｶｼﾛ) FE
50 PP00450 1 RETAINER,WIRING 押え配線 FE
51 K5255A 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
52 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
53 PG03251 1 STOPPER ストッパ PL
54 PPT0461 1 COLLAR カラー FE
55 H5276A 1 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
56 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
57 W1040A 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3) FE
58 PP01660 1 COVER,WIRING カバー配線 FE
59 K5255A 3 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
60 W1021A 3 WASHER,LOCK ワッシャスプリング 3M/M FE
64 PB05653 1 BKT ＢＫＴ FE
65 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
66 K41620 1 FLEXIBLETRACK ケーブルベア 07.10-018-0-17-060.10.12 FE
67 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
68 PB48630 1 BKT,WIRING ＢＫＴ配線 FE
68.1 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
68.2 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
69 PB48650 1 BKT,WIRING ＢＫＴ配線 FE
70 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
71 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
72 PP01950 1 PLATE,FIXED プレート固定 FE
73 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
74 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
75 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
76 H5288A 8 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
77 W1011A 8 WASHER,CONICAL ワッシャ皿 M-4-L FE
80 PM049Z1 1 BLOCK,STOPPER ブロックストッパ FE
81 H5290A 2 BOLT,HEXSOCKET ボルト六角穴 M04X015 FE
82 W1011A 2 WASHER,CONICAL ワッシャ皿 M-4-L FE
83 N4023B 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X010ﾏﾙｻｷ FE
84 N1077H 1 NUT,HEX ナット六角 M3P=0.53ｼｭ FE
6.
CONVEYOR
/
コンベア
158
PTS-NXT-10JE
Vol.2
6.2.1.M3S-DOUBLECONVEYOR13/19
6.2.1.M3S-ダブルコンベア13/19
UQ01262
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
85 ADBPP8012 1 PULLEY プーリ OT
86 PH00782 1 BRUSH ブラシ OT
87 K5358C 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M03X012 FE
6.
CONVEYOR
/
コンベア
159
PTS-NXT-10JE
Vol.2

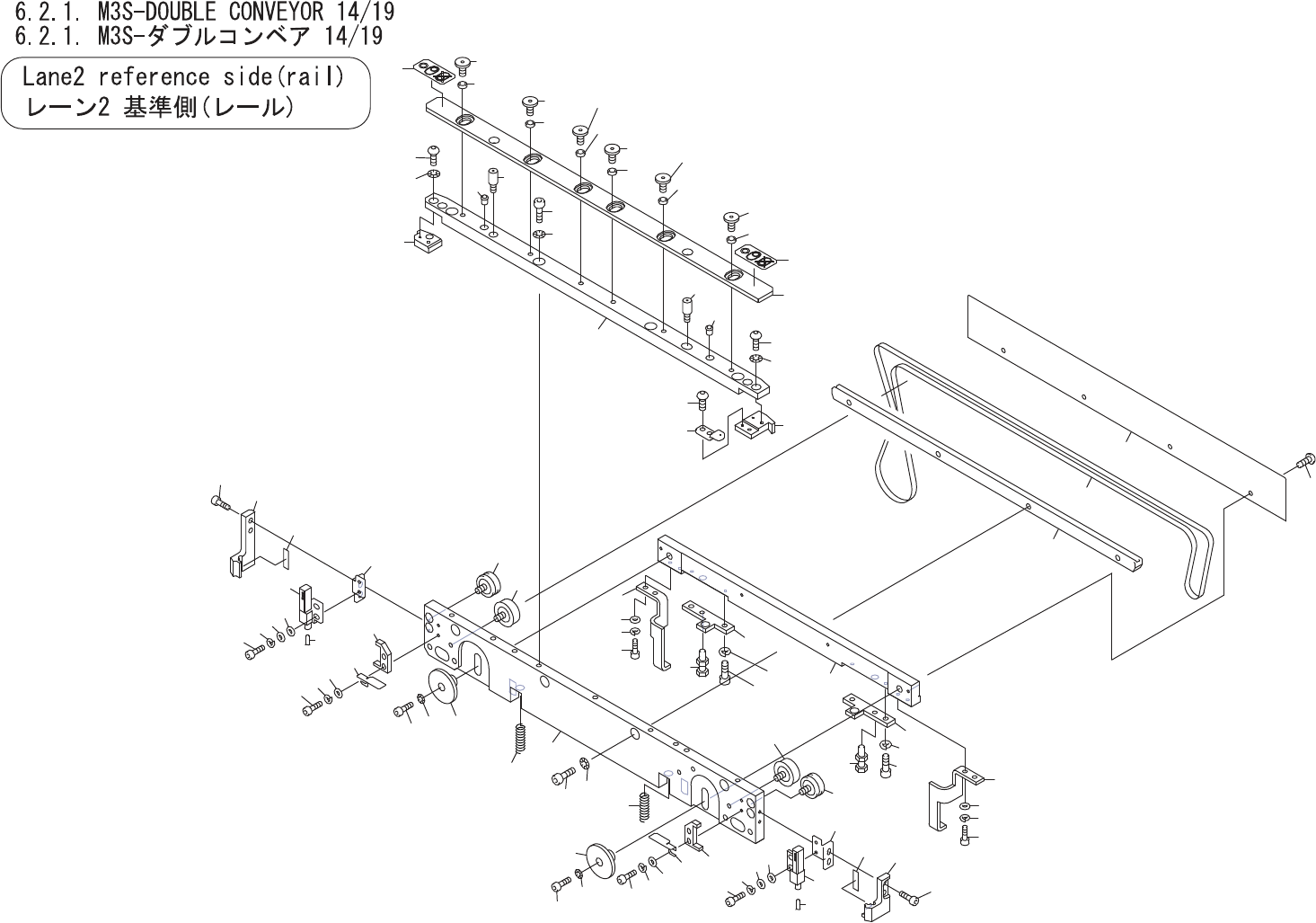

1
2,
2.1
3
4
6
7
8
9
11
10
9
11
10
14, 14.1
15
16
54
55
17
18
19
20
21
22
23
22
23
22
23
22
23
22
23
22
23
25
26
27
28
29
30
31
32
33
34
31
32
33
34
35
37
36
38
40
39
41
41
5
44
44
59
56
67
67
59.2
59.1
59.3
56.2
56.1
56.3
29.1
26.1
31.1
31.2
21
13
12
24
24
43,
43.1
45
46
47
48
48
50
51,
51.1
50
51,
51.1
45
64
65
66
66
45.1
45.1
UQ01262
6.
CONVEYOR
/
コンベア
160
PTS-NXT-10JE
Vol.2
