6.
CONVEYOR
/
コンベア
171
PTS-NXT-10JE
Vol.2
Ref.1/
Ref.6/
Ref.6/
Ref.7/
Ref.7/
Q
M
P
N
A
8
96
97
95
94
107
108
109
110
98
99
102
104
103
111
112
113
114
115
79
80
105
106
100
101
92
93
89
90
89
90
81
83
84
94
82
91
3
2
1
17
17
15
18
18
9
5
4
3
2
6
7
10
11
12
13
14
77
78
86
87
85
85
86
87
85
85
UQ01262
6.
CONVEYOR
/
コンベア
172
PTS-NXT-10JE
Vol.2

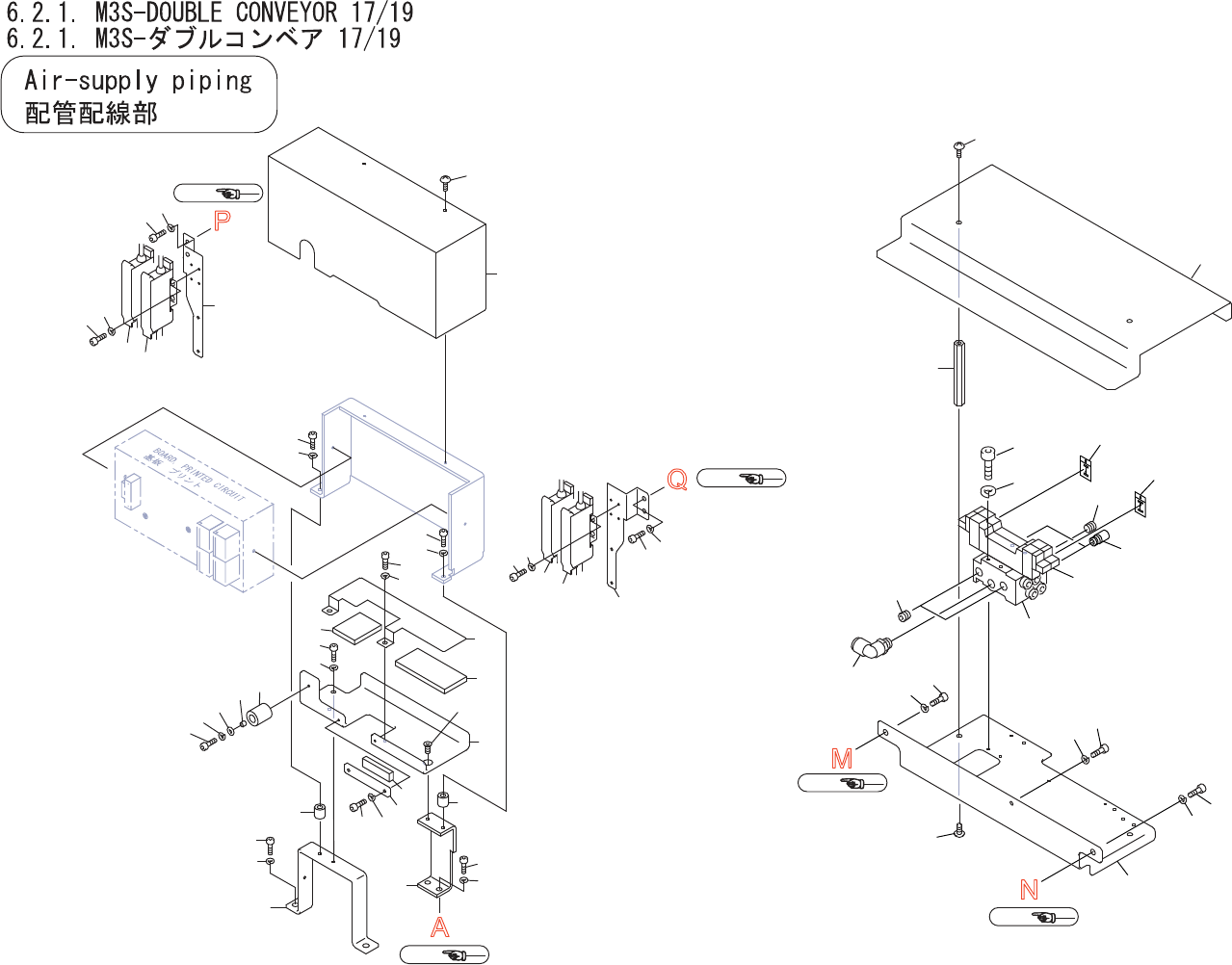

6.2.1.M3S-DOUBLECONVEYOR17/19
6.2.1.M3S-ダブルコンベア17/19
UQ01262
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PP00510 1 BKT ＢＫＴ FE
2 H5298A 2 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
3 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
4 H5274A 1 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
5 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
6 PB17320 1 COVER カバー FE
7 K5209A 2 SCREW,C/RTRUSS 小ネジ十穴トラス M04X008ﾕﾆｸﾛﾒｯｷ FE
8 PM29090 2 STAND スタンド FE
9 H5209A 2 BOLT,HEX ボルト六角 M10X02010.9 FE
10 H1337K 2 VALVE,SOL バルブＳＯＬ SY3240-5LOZ FE
11 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
12 H5295A 4 BOLT,HEXSOCKET ボルト六角穴 M04X035 FE
13 W1022A 4 WASHER,LOCK ワッシャスプリング 4M/M FE
14 S1056A 2 SILENCER サイレンサ AN101-01 OT
15 Y3079S 1 UNION,ELBOW ユニオンエルボ KQ2L08-01S OT
17 PX02870 2 NAMEPLATE,SOL 銘板ＳＯＬ PL
18 A3034A 3 PLUG 埋栓 PT1/8 FE
77 PP00482 1 COVER カバー FE
78 K51721 2 SCREW,C/RTRUSS 小ネジ十穴トラス M03X005ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
79 PP00490 1 BKT ＢＫＴ FE
80 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
81 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
82 PP00500 1 BKT ＢＫＴ FE
83 H5288A 2 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
84 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
85 A1068D 4 AMPLIFIER,SENSOR アンプセンサ HPX-NT4 OT
86 H5273A 8 BOLT,HEXSOCKET ボルト六角穴 M03X005 FE
87 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
89 H5291A 2 BOLT,HEXSOCKET ボルト六角穴 M04X018 FE
90 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
91 PB15592 1 BKT ＢＫＴ FE
92 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
93 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
94 PM22520 2 COLLAR カラー FE
95 PB21180 1 BKT ＢＫＴ FE
96 H5297A 2 BOLT,HEXSOCKET ボルト六角穴 M05X008 FE
97 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
98 PP00910 1 BKT,WIRING ＢＫＴ配線 FE
