6.2.2.M6S-DOUBLECONVEYOR3/13 6.2.2. M6S- ダブ ルコンベ ア3/ 13 UQ01361 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM23704 4 PIN,REFERENCE ピン 基準 FE 2 PM01723…

100%1 / 891
27
28
28
27
1
2
3
4,
4.1
5,
5.1
8
9
9.1
10
11.1
11
9.1
9
13
18
30
74
75
76
73
74
75
76
73
73
31
29
32
14
15
30
31
29
36
39
40
41
78
79
42
44
44
45
77
36
74
75
76
73
74
75
76
10
48,
48.1
29
30
31
14
15
67
8
13
29
30
31
18
45
77
78
79
42
44
44
39
41
40
18.1
18.3
36.1
36.3
42
113
42
42
42
126
125
123
124
121
123
124
122
126
125
1
129
130
89
90
91
92
92
49
50
1
134
134
37
38
19
20
113
37.1
19.1
36.2
18.2
131
132
132.1
131
132
132.1
73.1
73.2
73.2
73.1
28.1
28.1
11.1
11
6
7
1
12,
12.1
12,
12.1
16,
16.1
17
17
16,
16.1
16,
16.1
25
16,
16.1
17
17
16,
16.1
25
22
23
24
21
24
21
22
23
24
24
21
22
23
24
24
21
22
23
24
24
46
47
68
69
81
135
136
135
136
81
21.1
21.1
21.1
21.1
UQ01361
6.
CONVEYOR
/
コンベア
186
PTS-NXT-10JE
Vol.2

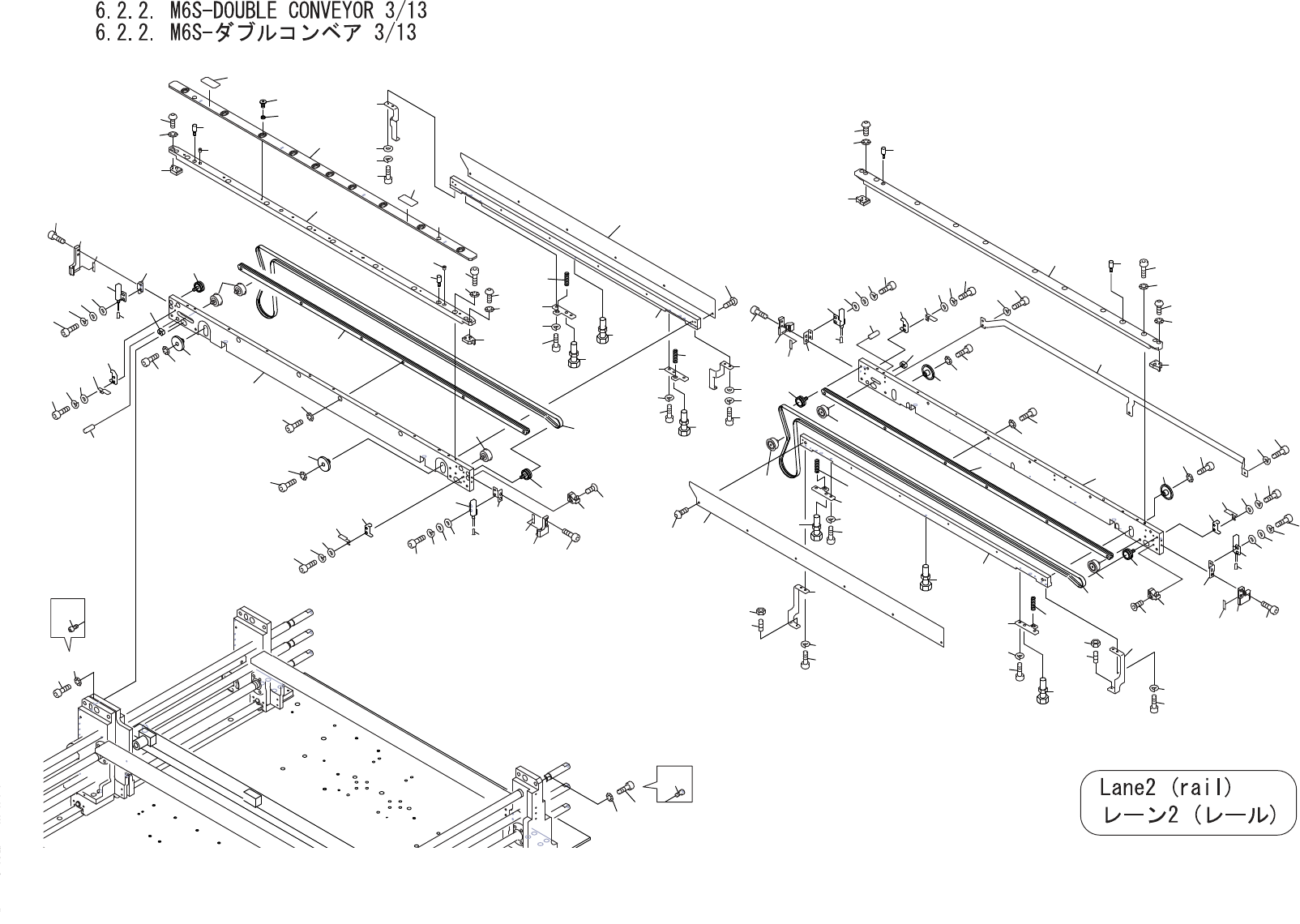

6.2.2.M6S-DOUBLECONVEYOR3/13
6.2.2.M6S-ダブルコンベア3/13
UQ01361
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM23704 4 PIN,REFERENCE ピン基準 FE
2 PM01723 10 BOLT ボルト FE
3 PM03470 10 COLLAR カラー FE
4 PM83122 1 PLATE,RETAINING プレート押え FE
4.1 PM03BA1 1 PLATE,RETAINING プレート押え FE Thinpaneloption
5 PM11185 1 RAIL レール FE
5.1 PM41912 1 RAIL レール FE Thinpaneloption
6 H5288A 8 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
7 W1011A 8 WASHER,CONICAL ワッシャ皿 M-4-L FE
8 PT01224 2 GUIDE ガイド FE
9 K5255T 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
9.1 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
10 PT01213 2 GUIDE ガイド FE
11 K5255T 4 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
11.1 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
12 XB01101 2 CONVEYOR,BELT コンベアベルト OT
12.1 XB02761 2 CONVEYOR,BELT コンベアベルト OT Thinpaneloption
13 PM11191 2 GUIDE,BELT ガイドベルト AL
14 H5287A 12 BOLT,HEXSOCKET ボルト六角穴 M04X008 FE
15 W1011A 12 WASHER,CONICAL ワッシャ皿 M-4-L FE
16 AA45L03 6 PULLEY プーリ OT
16.1 AA63K00 6 PULLEY プーリ OT Thinpaneloption
17 ADBPP8012 4 PULLEY プーリ OT
18 PM92402 2 BKT,SENSOR ＢＫＴセンサ FE
18.1 PT01191 1 GUIDE ガイド FE
18.2 PS02472 1 SHEET シート OT
18.3 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
19 PT01170 1 GUIDE ガイド FE
19.1 PS02472 1 SHEET シート OT
20 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
21 XS01454 2 SENSOR,FIBER センサファイバ OT SET
21.1 PZ10791 4 TUBE チューブ OT
22 H5274A 8 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
23 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
24 W1041F 16 WASHER,FLAT ワッシャ平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
25 N10790 2 NUT,SQUARE ナット四角 M4P=0.7(3ｶｼﾛ) FE
27 H5298A 8 BOLT,HEXSOCKET ボルト六角穴 M05X010 FE
28 W1012A 8 WASHER,CONICAL ワッシャ皿 M-5-L FE
6.
CONVEYOR
/
コンベア
187
PTS-NXT-10JE
Vol.2
6.2.2.M6S-DOUBLECONVEYOR3/13
6.2.2.M6S-ダブルコンベア3/13
UQ01361
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
28.1 PM015W0 8 BOLT,HEXSOCKET ボルト六角穴 FE Thinpaneloption
29 PM01751 4 GUIDE ガイド FE
30 H5276A 4 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
31 W1010A 4 WASHER,CONICAL ワッシャ皿 M-3-L FE
32 PM92331 1 PLATE プレート FE
36 PM92392 2 BKT,SENSOR ＢＫＴセンサ FE
36.1 PT01202 1 GUIDE ガイド FE
36.2 PS02472 1 SHEET シート OT
36.3 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
37 PT01181 1 GUIDE ガイド FE
37.1 PS02472 1 SHEET シート OT
38 H5429N 2 BOLT,HEXSOCKET ボルト六角穴 CBS3-8 FE
39 PM12141 2 PLATE プレート FE
40 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
41 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
42 H55037 6 BOLT ボルト PSST4-15 FE
44 PZ14451 4 SPRING スプリング FE
45 PM12167 2 PLATE,GUIDE プレートガイド FE
46 PM01604 1 PLATE,CLAMPING プレートクランプ FE
47 K5255A 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
48 PM32072 1 RAIL レール FE
48.1 PM41922 1 RAIL レール FE Thinpaneloption
49 H5288A 8 BOLT,HEXSOCKET ボルト六角穴 M04X010 FE
50 W1011A 8 WASHER,CONICAL ワッシャ皿 M-4-L FE
67 PM92341 1 PLATE プレート FE
68 PM01604 1 PLATE,CLAMPING プレートクランプ FE
69 K5255A 6 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X004 FE
73 PM97051 4 BLOCK,LOCATING ブロック位置決め FE
73.1 PB84700 2 BKT ＢＫＴ FE
73.2 PB84690 2 BKT ＢＫＴ FE
74 H5275A 8 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
75 W1021A 8 WASHER,LOCK ワッシャスプリング 3M/M FE
76 W1041F 8 WASHER,FLAT ワッシャ平 ﾟ3X6ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
77 PM12151 2 PLATE プレート FE
78 H5275A 4 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
79 W1021A 4 WASHER,LOCK ワッシャスプリング 3M/M FE
81 H3170B 4 PLUNGER,BALL プランジャボール SBP-4 OT
89 PB47660 1 RETAINER,WIRING 押え配線 FE
