6.2.2.M6S-DOUBLECONVEYOR7/13 6.2.2. M6S- ダブ ルコンベ ア7/ 13 UQ01361 No. Drg.No.&CodeNo. Q TY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PP00970 1 BKT,SENSOR ＢＫＴ セン サ FE 2 H5275A …
U
T
U
T
22
24
21
32
25
33
9
11
10
28
30
29
19
56
20
26
18
35
34
57
30
31
8
57
58
23
33
19
20
26
22
24
21
32
25
33
28
30
29
18
35
34
30
31
23
33
59
1
2
3
5
7
4
6
UQ01361
6.
CONVEYOR
/
コンベア
198
PTS-NXT-10JE
Vol.2

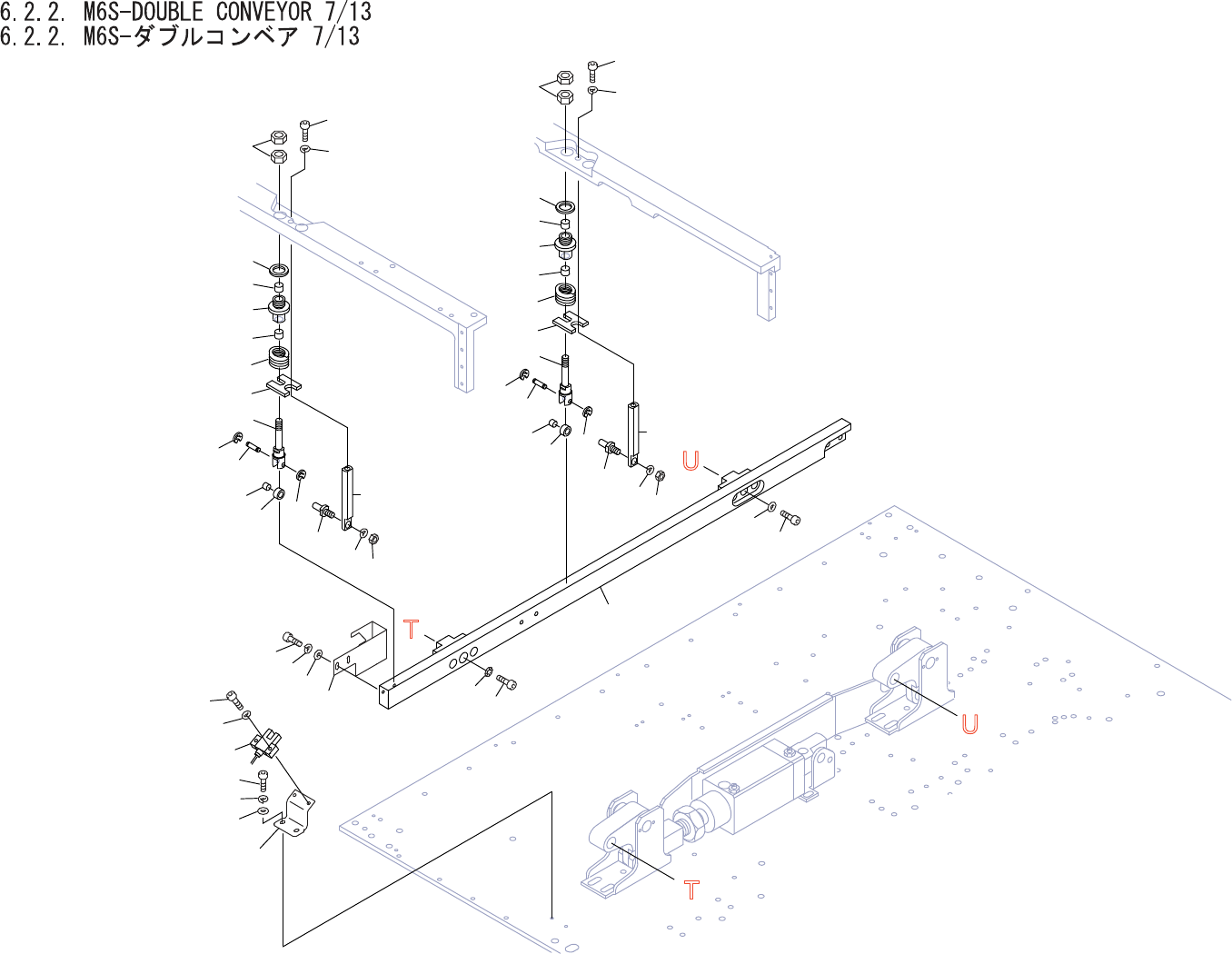

6.2.2.M6S-DOUBLECONVEYOR7/13
6.2.2.M6S-ダブルコンベア7/13
UQ01361
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PP00970 1 BKT,SENSOR ＢＫＴセンサ FE
2 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
3 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
4 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
5 S4077S 1 SENSOR,PHOTO センサフォト PM-K44P3m OT
6 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
7 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
8 PP00990 1 DOG ドッグ FE
9 H5275A 2 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
10 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
11 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
18 PM50040 2 ROD ロッド FE
19 H5263C 2 BOLT,HEXSOCKET ボルト六角穴 M05X016 FE
20 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
21 PP01470 2 PLATE プレート FE
22 PM50010 2 PIN ピン FE
23 N1083A 2 NUT,HEX ナット六角 M5P=0.83ｼｭ FE
24 W1023A 2 WASHER,LOCK ワッシャスプリング 5M/M FE
25 PM27114 2 SHAFT シャフト FE
26 N1086A 4 NUT,HEX ナット六角 M6P=1.03ｼｭ FE
28 PM27862 2 WASHER ワッシャ FE
29 PM27252 2 HOUSING ハウジング FE
30 H4901G 4 BEARING,DRY ベアリングドライ K5B0606 OT
31 S3260A 2 SPRING スプリング SWU21-25 OT
32 PM99000 2 PIN ピン FE
33 S1047K 4 CIR-CLIP サークリップ E-3 OT
34 H4901C 2 BEARING,DRY ベアリングドライ K5B0405 OT
35 PM27140 2 ROLLER ローラ FE
56 PM49993 1 LIFTER リフタ FE
57 H5506X 4 BOLT,HEXSOCKET ボルト六角穴 CBS6-20 FE
58 W1023A 4 WASHER,LOCK ワッシャスプリング 5M/M FE
59 W1051A 1 WASHER,FLAT ワッシャ 平 6M/MX1.6X125(1W-6) FE
6.
CONVEYOR
/
コンベア
199
PTS-NXT-10JE
Vol.2
18
6
10
7
8
22
4
17
5
2
3
1
1
37
7
8
4
2
3
21
19
20
36
35
34
35
18
21
19
20
22
17
32
33
31
30
32
31.1
38
40
39
41
42
41.1
13
12
9
23
11
14
15
26
15
25
16
23
24
28
27
28
29
UQ01361
6.
CONVEYOR
/
コンベア
200
PTS-NXT-10JE
Vol.2
